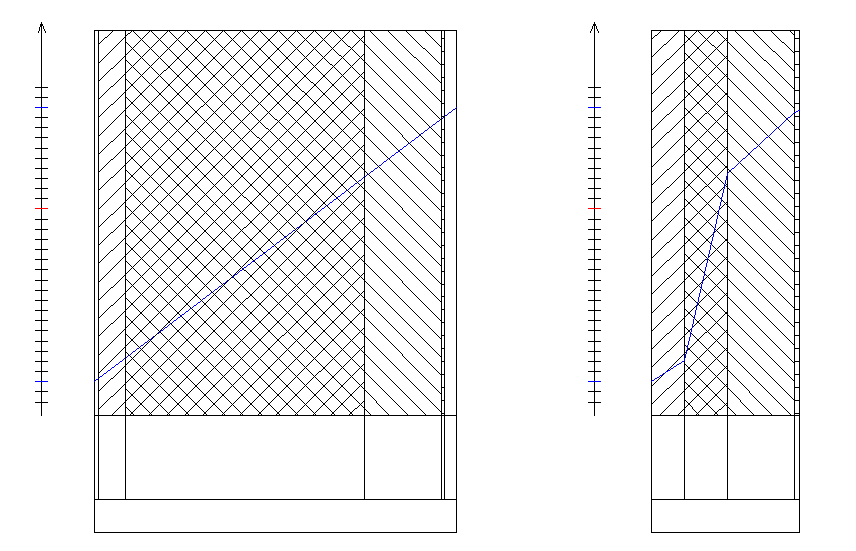

Построения кривых распределения температуры внутри многослойной наружной стены
Температуру внутренней поверхности τb, 0С ограждающей конструкции (без теплопроводного включения) определяем по СНиП РК 2.04-03-2002
τn
=
tв
-
[0C]
τb
=
20 -
18,260С
τ4
=
20 -
17,80
0С
τ3
=
20 -
6,270С
τ2
=
20 -
-29,380С
τ1
= 20
-
-33,320С
Rn |
R1 |
R2 |
R3 |
R4 |
Rв |
tn |
tв |
τb |
τ1 |
τ2 |
τ3 |
τ4 |
0,04 |
0,26 |
2,35 |
0,76 |
0,03 |
0,115 |
-34 0C |
+20 0C |
18,260С |
-33,320С |
-29,380С |
6,270С
|
17,80 0С |
Сопротивление воздухопроницаемости ограждающих конструкции
Номинальную водопроницаемость GR, кг/( м2*ч), ограждающих конструкциизданий и сооружений следует применять по табл. 12 СНиП РК 2.04-03-2002
ν, м/с |
tn, ºC |
tb, ºC |
γn, H/м2 |
γb, H/м2 |
H, м |
Δp = 0,55H(γn-γb)+0,03γnν2 |
GR, кг/( м2*ч) |
Ruтр= Δp/ GR, м2*ч*Па/ кг |
5,8 |
-34 |
+20 |
|
|
9*3,0= 27,0 |
0,55*27*(14,49-11,82)+0,03*14,49*5,82= 39,65+14,62= 54,27 |
0,5 |
|
=
14,49
=
11,82
=
108,54
Ru ≥Ruтр
Ru1, м2*ч*Па/ кг |
Ru2, м2*ч*Па/ кг |
Ru3, м2*ч*Па/ кг |
Ru4, м2*ч*Па/ кг |
Ru, м2*ч*Па/ кг |
2 |
2 |
53 |
49 |
2+2+53+49= 106 |
108,54≥106
Сопротивление паропроницаемости ограждающих конструкции
Влажностный режим помещения, φ, в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по таблице 1 СНиП РК 2.04-03-2002
τр ›τе
φ, % |
τе, оС |
Е, мм. рт. ст. |
е, мм. рт. ст. |
τр, оС |
55 |
+20 |
17,54 |
0,55˟17,54= 9,65 |
+ 10,6 |
Теплотехнический расчет для покрытия
R0тр - требуемое сопротивление теплопередаче проектируемого покрытия [м2·оС/Вт], определяется методом интерполяции.
R0тр
= 3,7+
·(5957,2-4000)=
3,7 + 0,88= 4,58 [м2·оС/Вт]
|
ГСОП, оС·сутки |
Покрытий чердачных, над холодными подпольями м подвалами |
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты |
4000 |
3,7 |
6000 |
4,6 |
Определяем толщину утеплителя из формулы:
R0тр = Rн+Rобщ +Rв,
где Rобщ – сумма сопротивления теплоотдаче известных слоев
Rн – 1/αн коэффициент сопротивления теплоотдаче наружной поверхности ОК, α принимаемый как 23
Rв – 1/αв коэффициент сопротивления теплоотдаче внутренней поверхности ОК, α принимаемый как 8,7
4,58=
+(0,67+0,0086+0,059+
+0,42+0,61)+
=> δутеп=0,14м
Rут=
=
=2,69м·оС/Вт
Rобщ= R1+R2+R3+ R4=0,67+0,0086+0,059+2,69+0,42+0,61=4,46м·оС/Вт
R0 = +4,46+ = 4,61
4,61≥4,58
Конструктивные слои |
δ [м] |
λ |
R = δ/ λ [м2·оС/Вт] |
s [Вт/(м2·оС)] |
D = R·s |
R0 [м2· оС/Вт] |
R0тр [м2· оС/Вт] |
Rв = [Вт/м2·оС] |
Rн = [Вт/м2· оС] |
втопленный в битумную мастику
|
0,06
0,03
0,01
0,14
0,05
0,30
∑ δ = 0,63 |
0,09
3,49
0,17
0,052
0,12
0,49
|
0,67
0,0086
0,059
2,69
0,42
0,61 |
2,31
25,04
3,53
0,89
2,45
7,10 |
1,55
0,22
0,21
2,39
1,03
4,33
∑D = 9,73
|
4,61 |
4,58 |
= 0,115 |
= 0,04 |
