1. Найдите в библиотеке сапр элементы, соответствующие схеме.

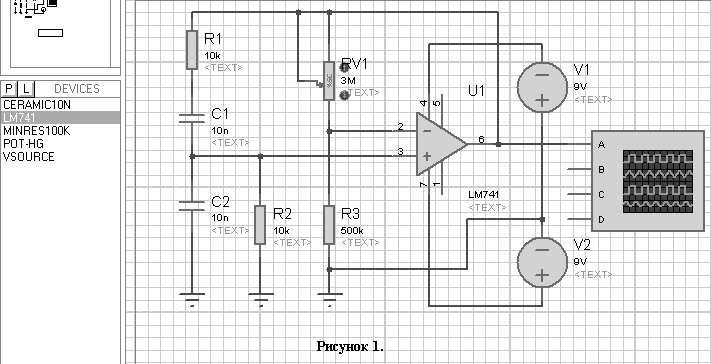

2. Соберите схему, согласно рисунку 1.

3. Запустите симуляцию. Изменяя сопротивление переменного резистора, добейтесь сигнала, по форме близкого к синусоидальному сигналу, без срыва колебаний.

4. Изменяя значения резисторов R1и R2 согласно таблице 1, определите частоту, полученную на осциллографе и сравните её с расчётной частотой: f = 1/2πRC.

5. Сделайте снимок построенной схемы и одной из осциллограмм.

6. Напишите вывод. Вывод должен содержать описание теоретических положений, подтверждённых экспериментально в процессе выполнения работы.

Таблица 1 R 1 = R2
R кОм	10	20	30	40	50
f измер.
f расч.

Контрольные вопросы:

1. Объясните принцип действия и назначение элементов схемы

2. Что является причиной срыва генерации?

3. Что является причиной искажения формы сигнала и его ограничения по амплитуде?

Вывод:
