2.3 Выбор методов обработки

Методы обработки основных узлов изделий представлены в виде сборочных схем (графических моделей) с указанием последовательности выполнения операций путем цифровой нумерации. На рисунках 19…24 представлены технические рисунки платьев женских, на которых показаны расположение разрезов методов обработки основных узлов.

Рисунок 19 – Технический рисунок платья женского

(модель 1)

Рисунок 20 – Технический рисунок платья женского

(модель 2)

Рисунок 21 – Технический рисунок платья женского

(модель 3)

Рисунок 22 – Технический рисунок платья женского

(модель 4)

Рисунок 23 – Технический рисунок платья женского

(модель 5)

Рисунок 24 – Технический рисунок платья женского

(модель 6)

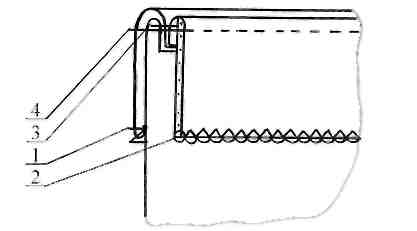

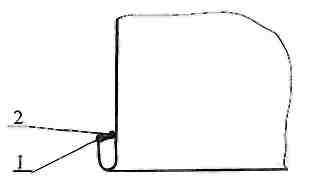

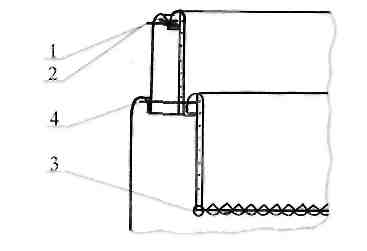

Наименование конструктивно-технологического элемента	Схема сборки конструктивно-технологического элемента
1	2

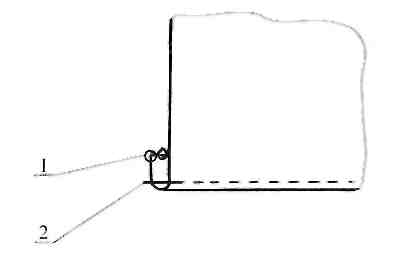

А - А Обработка горловины изделия

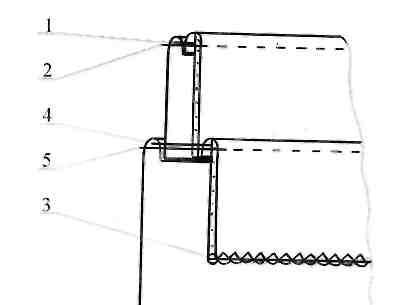

Б - Б Обработка низа рукава

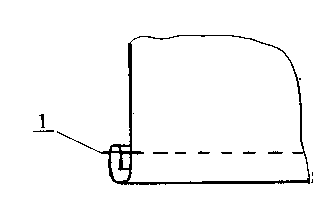

В - В Обработка застежки-молнии

Таблица 34 – Методы обработки

Продолжение таблицы 34

1	2

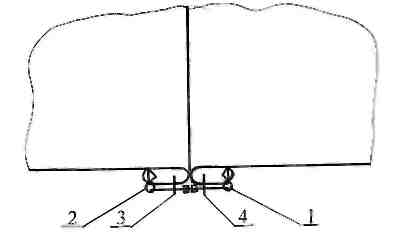

Г - Г Обработка притачной кокетки

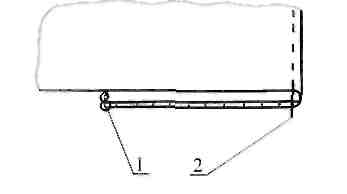

Д - Д Обработка боковых швов

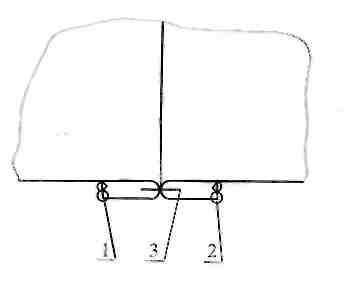

Ж - Ж Обработка воротника

Продолжение таблицы 34

1	2

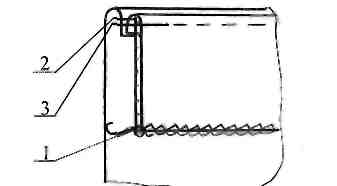

Е - Е Обработка низа изделия

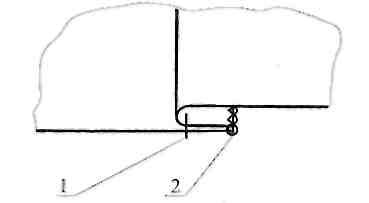

И - И Обработка низа изделия
К - К Обработка борта
Л – Л Обработка воротника

Продолжение таблицы 34

1	2
М – М Обработка низа рукава
Н – Н Обработка воротника
П – П Обработка подборта

Окончание таблицы 34

1	2
Р – Р Обработка низа изделия
С – С Обработка горловины изделия
У – У Обработка рельефов

При проектировании технологических процессов выбор методов обработки имеет решающее значение для выпуска изделий высокого качества, повышения производительности труда и эффективности процессов.

Современная технология изготовления одежды является механической и базируется в основном на механизированном труде. Отсюда следует, что выбор методов обработки предполагает и выбор соответствующего технологического оборудования и средств технического оснащения (Приложение В).
