3 Конструкторская часть

Подготовка производства к выпуску изделий новой моды является одним из важных этапов производственного процесса, так как именно на этом этапе закладываются основы изделия высокого качества, и предопределяется эффективностью производства. Конструкторско-технологическая подготовка производства (КТПП) должна обеспечивать оперативную готовность предприятий к внедрению любых фасонов новой, перспективной моды изделий из различных материалов в соответствии с требованиями заказчиков.

КТПП к внедрению новой моды - это совокупность взаимосвязанных процессов, обеспечивающих постоянную готовность предприятия к оказанию услуг по изготовлению высококачественных изделий новой моды с учетом спроса населения при установленных сроках и затратах [18].

Построение чертежа конструкции основы плечевого изделия производится по структурной схеме единого метода конструирования одежды Центральной опытно-технической швейной лаборатории (ЦОТШЛ), принятого на предприятиях системы бытового обслуживания населения, с помощью расчетных формул и графических приемов.

Так как в этом методе конструирования для разработки конструкции используются размерные признаки, которые удобно измерить по конкретной фигуре.

Базисную сетку чертежа рассчитывают по формулам. Ширина изделия: С_гІІІ + П_г; ширина спинки: Ш_сп + П_ш.сп; ширина переда: Ш_г + (С_гІІІ – С_гІ) + П_шп; ширина проймы: Ш_изд – Ш_сп – Ш_п;

Одежда, как правило, не облегает тело человека плотно, всегда остается некоторый зазор между одеждой и телом. На некоторых участках этот зазор минимальный, на других – значителен. Эту разницу между измерениями тела человека и размерами одежды называют прибавка. Ниже приведены значения прибавок для женского платья с учетом прилегания.

П _т = 4

П _г = 5

П _б = 0

П _шс = 1

П _шг = 0,7

П _спр = 1,5

П _дтс = 0,5

П _дтп = 0,5

Ниже представлено техническое описание модели 5 (рисунок 23 )

Платье женское прилегающего силуэта, длиной ниже колен

Платье отрезное ниже линии талии

Платье выполнено из шелковой ткани

Размер 164-96-104

Верхняя часть переда отрезная по линии груди, с нагрудными вытачками

Спинка имеет рельефы, застежка в среднем шве на тесьму – “молния”

На переднем и заднем полотнищах юбки по линии притачивания к переду, заложены мягкие бантовые складки

Нижний срез платья обработан зигзагообразной строчкой.

Конструктивное, или техническое, моделирование - способ получения чертежей деталей конкретной модели на базе основной конструкции путем ее трансформаций (рисунок 30).

Рисунок 30 - Конструктивное моделирование платья

Рисунок 31 – Бантовые складки юбки

4 Организация производства

4.1Организация рабочих мест

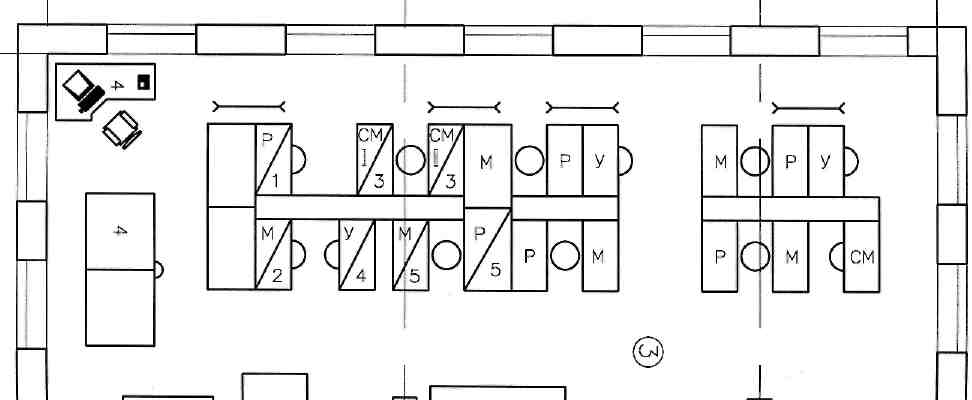

На рисунке 32 представлен план размещения рабочих мест на производственном участке.

Рисунок 32 - План размещения рабочих мест

I –рабочее место конструктора, включает в себя компьютерный стол и стол для раскроя материалов.

II – бригада по пошиву легкой женской одежды, 5 человек

III – отделочники, 2 человека производят все отделочные работы

IV – ремонт одежды, 2 человека выполняют мастера универсалы

Таблица 40 – Карта инженерного обеспечения рабочего места приемщика

Оснащение рабочего места
Оборудование	Техническая документация
1	2
Угловой компьютерный стол Тумба приставная на четыре ящика Стул вращающийся Компьютер Кассовый аппарат Телефон Корзина для мусора	Календарные планы-графики работы в ателье Отчет движения заказов Кассовая книга Прейскуранты цен на пошив и ремонт

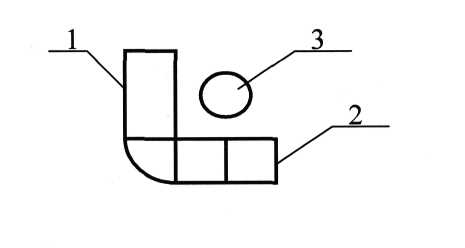

Схема организации рабочего места приемщика

Продолжение таблицы 40

1	2
	1– Стол приемщика(1,2х×1,5×0,75) 2– Тумба(0,4×0,7×0,75) 3 - Стул

Содержание работ художника-модельера представлено в приложение Г

Карта инженерного обеспечения рабочего места в таблице 41

Таблица 41 – Карта инженерного обеспечения художника-модельера

Оснащение рабочего места
Оборудование	Техническая документация
Угловой компьютерный стол Тумба приставная на четыре ящика Стул вращающийся Компьютер Кассовый аппарат Телефон Корзина для мусора	Календарные планы-графики работы в ателье Отчет движения заказов Кассовая книга Прейскуранты цен на пошив и ремонт
Схема организации рабочего места приемщика
	1 – Стол художника модельера(1,2×1,5×0,75) 2– Тумба(0,4×0,7×0,75) 3 - Стул

Краткое содержание работ, выполняемых конструктором, при изготовлении швейных изделий по индивидуальным заказам с одной примеркой представлено в приложение Д. Карта инженерного обеспечения рабочего места в таблице (таблица 42).

Таблица 42 - Карта инженерного обеспечения рабочего места конструктора

Оснащение рабочего места
Оборудование	Инструменты	Техническая документация
Угловой компьютерный стол конструктора Стул вращающийся Компьютер Корзина для мусора Стол раскройный Кронштейн для хранения лекал Кронштейн для временного хранения подготовленных к примерке изделий	Игла, наперсток, ножницы, булавки, мелок, металлическая линейка, метр, грузики, сантиметровая лента, универсальные лекала, манекен	САПР Новые направления моды Таблица прибавок Нормы расхода тканей

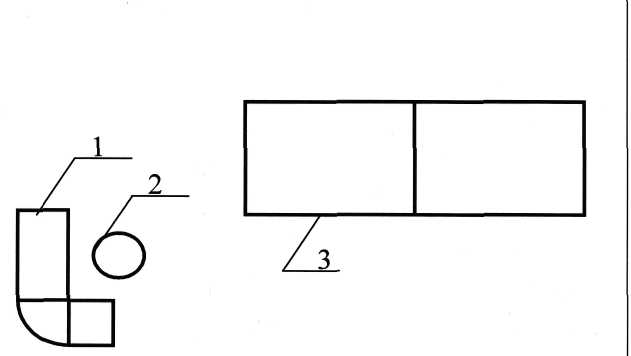

Схема организации рабочего места конструктора
		1 – Стол конструктора(1,2×1,5×0,75) 2 - Стул 3 – Стол раскройный (3,0×1,0×0,75)

Таблица 43 - Карта инженерного обеспечения рабочего места портного

Оснащение рабочего места
Оборудование	Инструменты	Техническая документация
1	2	3
Стол для ручных работ Местное освещение стола для ручных работ Стол для машинных работ Стул вращающийся Машина Janome MyExcel23XE Кронштейн Корзина для мусора	Игла наперсток, ножницы булавки мел линейка	Инструкционные карты

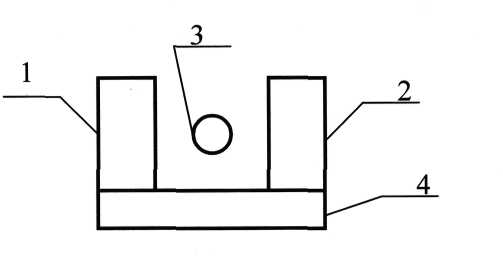

Схема организации рабочего места портного

Продолжение таблицы 43

1	2
	1 – Стол для ручных работ(1,2×0,6×0,75) 2 - Стол для машинных работ(1,2×0,6×0,75) 3 – Стул 4 - Междустолье

Таблица 44 - Карта инженерного обеспечения утюжильного рабочего места

Оснащение рабочего места
Оборудование	Инструменты	Техническая
		документация
Утюжильный стол IPN-1260-	Ножницы	Инструкционные карты
DOB S+B	Колодки
Диэлектрический коврик
Стул

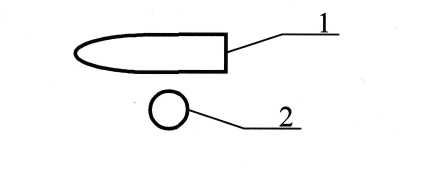

Схема организации утюжильного рабочего места
		1 – Утюжильный стол(1,2×0,4×0,75) 2 - Стул
