42. Рассчитывают на прочность и герметичность.

8 Расчет фланцев на статическую прочность

8.1 Расчетный изгибающий момент, действующий на фланец при затяжке

Расчетный изгибающий момент, действующий на фланец при затяжке, вычисляют по формулам:

- для приварного встык фланца, плоского фланца и бурта свободного фланца:

                                                                                                             (24)

- для кольца свободного фланца:

                                                                                                              (25)

8.2 Расчетный изгибающий момент, действующий на фланец в рабочих условиях

Расчетный изгибающий момент, действующий на фланец в рабочих условиях вычисляют по формулам:

- для приварного встык фланца, плоского фланца и бурта свободного фланца:

                                                        (26)

- для кольца свободного фланца:

                                                                                                          (27)

Коэффициент C_F определяют по приложению К.

8.3 Расчетные напряжения во фланце при затяжке

8.3.1 Меридиональное изгибное напряжение во втулке приварного встык фланца, обечайке (трубе) плоского фланца или обечайке бурта свободного фланца вычисляют по формулам:

-для приварных встык фланцев с конической втулкой в сечении S₁:

                                                                                                     (28)

- для приварных встык фланцев с конической втулкой в сечении S₀:

                                                                                                                   (29)

- для приварных встык фланцев с прямой втулкой, плоских фланцев и свободных фланцев:

                                                                                            (30)

λ, D^* и f определяют по приложению К.

43. Разъединители колонн серии РКГЦ и БРУ

Назначение

Разъединитель колонны цанговый РКЦ (и его модификации РКЦГ, РКЦГ-К) предназначен для отсоединения (соединения) колонны бурильных труб или колонны НКТ от ниже расположенного оборудования, в т.ч. для применения в нагнетательных и добывающих скважинах при производстве различных технологических операций при КРС и одновременно-раздельной закачки и добычи в несколько пластов. Кроме того, существует модификация разъединителя с кабельным вводом или с многофункциональным каналом (РКЦГ-К) для установки и герметизации нескольких кабелей и электронных приборов. Он может использоваться в скважинах для технологии SmartWells ("интеллектуальных" скважин) для ОРЗ и ОРД с измерением скважинных параметров в режиме реального времени ("on-Line"). Модель РКЦГМ предназначена для многократных разъединений и соединений, не вытаскивая его из скважины.

44К основному оборудованию, при помощи которого проводят СПО, относят подъемные лебедки и установки, монтируемые на самоходных транспортных базах (гусеничные или колесные). Подъемные установки в отличие от лебедок оснащены вышкой с талевой системой и ключами для свинчивания и развинчивания НКТ и насосных штанг. При выполнении капитальных ремонтов подъемные установки комплектуют насосным блоком, ротором, вертлюгом, циркуляционной системой и другим оборудованием.

 Наиболее широко применяют тракторный подъемник ЛПТ-8 и установки подъемные типов АзИНмаш-37А, УПТ-50, А-50М, АПР60/80, УПА-60,УПА-60А(60ģ80),УПА-100 и другие.

 При работе с подъемниками скважины должны иметь вышку или мачту с кронблоком, талевой системой с эксплуатационным крюком и оттяжным роликом.

Агрегат А-50М. Взамен агрегата А-50У выпускают модернизированный агрегат А-50М с повышенными надежностью и грузоподъемностью.

Агрегат A-50M также предназначен для освоения и ремонта нефтяных, газовых и нагнетательных скважин с проведением спускоподъемных операций с насоснокомпрессорными и бурильными трубами, промывки песчаных пробок, глушения скважин, циркуляции промывочного раствора при бурении, фрезеровании и разбуривании цементных стаканов для проведения ловильных и других работ по ликвидации аварий в скважинах. Все механизмы агрегата, кроме промывочного насоса, смонтированы на шасси КрАЗ-250 с подогревателем ПЖД-44-П. Промывочный насос 9МГр смонтирован на двухосном прицепе.

45. Сепаратор — аппарат, производящий разделение продукта на фракции с разными характеристиками. В процессе работы любого сепаратора не происходит изменения химического состава разделяемых веществ. Качества, отличающие продукты сепарации, не обязательно должны совпадать с признаками, по которым разделяют смесь в сепараторах. В работе сепаратора принимает участие множество отдельных мелких частиц, среди которых встречаются частицы с промежуточными свойствами по отношению к необходимым признакам. Из исходной смеси после промышленных сепараций не могут получиться абсолютно чистые фракции разделяемых компонентов, только продукты с преобладающим их содержанием.

46. Адсорбер

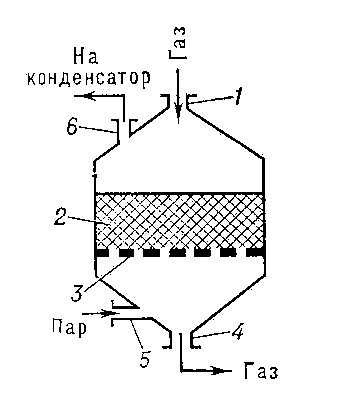

        основной аппарат установки, в которой осуществляют адсорбцию (См. Адсорбция). Известны А. периодического и непрерывного действия. В А. периодического действия газовая смесь или жидкость, из которых должны быть извлечены некоторые компоненты, поступает через патрубок 1 в А. (рис. 1), проходит через слой пористого адсорбента 2, расположенного на горизонтальной решётке 3, и удаляется из аппарата через патрубок 4. После насыщения адсорбента, определяемого по началу проскока поглощаемого компонента (газа или жидкости), производится Десорбция. Слой адсорбента прогревается паром, поступающим через патрубок 5, при этом из адсорбента отгоняются пары извлечённых веществ, отводимые через патрубок 6 на конденсацию и дальнейшую переработку. Затем адсорбент сушат горячим газом и после охлаждения повторяют цикл процесса.

         В промышленности обычно применяют установки непрерывного действия; они состоят из двух или более описанных выше А., которые поочерёдно включаются для адсорбции газа. После насыщения адсорбента в первом А. подачу газа переключают во второй, а в первом в это время проводят десорбцию, сушку и охлаждение, после чего его переключают на цикл поглощения, а второй А. — на десорбцию, сушку и охлаждение.

         В А. непрерывного действия (т. н. гиперсорберах) зернистый адсорбент перемещается по вертикальной колонне, в верхней части которой происходит адсорбция, а в нижней — десорбция под действием нагрева.

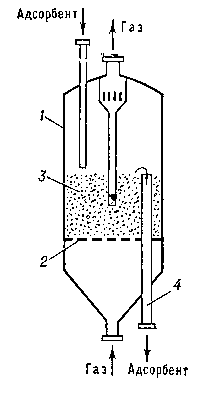

         Кроме гиперсорберов, применяют А. непрерывного действия с кипящим слоем (См. Кипящий слой) адсорбента (рис. 2). В корпусе 1одноступенчатого А. имеется распределительная решётка 2, через которую снизу подаётся газ, приводящий мелкозернистый адсорбент в состояние кипящего слоя 3. Адсорбент непрерывно поступает сверху и удаляется через трубу 4 на десорбцию.

         Лит.: Серпионова Е.Н., Промышленная адсорбция газов и паров, М., 1956; Романков П.Г., Лепилин В.Н., Непрерывная адсорбция паров и газов, Л., 1968.

         В.Л. Пебалк.



        Рис. 1. Адсорбер периодического действия.



        Рис. 2. Адсорбер с кипящим слоем адсорбента.

Абсорбер (от лат. absorbeo — поглощаю) — аппарат для поглощения газов, паров, для разделения газовой смеси на составные части растворением одного или нескольких компонентов этой смеси в жидкости, называемой абсорбентом (поглотителем). Абсорбер обычно представляет собой колонку с насадкой или тарелками, в нижнюю часть которой подается газ, а в верхнюю — жидкость; газ удаляется из абсорбера сверху, а жидкость — снизу. Абсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности.

В исследованиях по физике абсорберами называют материал, поглощающий часть энергии излучаемых частиц. Выбор материала зависит от задачи, обычно используют свинец и жидкий водород. Одно из последних применений таких абсорберов — ионизационное охлаждение.

Кроме того, в пневматике используются ударные абсорберы (shock absorber), предназначенные для поглощения энергии удара, для быстрой мягкой остановки поршня, детали.
