Вариант 3
Инструкция для студентов: выберите один вариант ответа из предложенных
Задание 1. Толщина выносных и размерных линий равна _______________________________.
а) S / 5
б) S / 4
в) S / 3
г) S
Задание 2. При выполнении чертежа детали в масштабе 1:2 на изображении наносят размеры ____________________________________________________________________________________ .
а) в два раза больше натуральных
б) натуральные
в) те, которые даны на изображении
г) в два раза меньше натуральных
Задание 3. Толщина линий обводки букв и цифр равна ____________________________________.
а) 1 / 10 h
б) 2 / 10 h
в) 3 / 10 h
г) 5 / 10 h
Задание 4. Перед размерным числом радиуса ставится знак R, высота которого равна _____.
а) 5
б) 7
в) 3,5
г) 2,5
Задание 5. На чертеже осями XOZ задаётся __________________________ ___________проекций.
а) профильнопроецирующая плоскость
б) профильная плоскость
в) горизонтальная плоскость
г) фронтальная плоскость
Задание 6. Точка А (20, 50, 40) в пространстве трёхгранного угла находится _________________.
а) на горизонтальной плоскости проекций
б) на фронтальной плоскости проекций
в) на профильной плоскости проекций
г) в пространстве
Задание 7 Точка В (40, 0, 30) в пространстве трёхгранного угла находится __________________.
а) на горизонтальной плоскости проекций
б) на фронтальной плоскости проекций
в) на профильной плоскости проекций
г) в пространстве
Задание 8 . Профильная прямая – это прямая __________________________________________________.
а) перпендикулярная фронтальной плоскости проекций
б) параллельная профильной плоскости проекций
в) перпендикулярная горизонтальной плоскости проекций
г) параллельная горизонтальной плоскости проекций
Задание 9. Плоскость перпендикулярная только горизонтальной плоскости проекций является __________________________________.
а) фронтально проецирующей
б) горизонтальной
в) фронтальной
г) горизонтально проецирующей

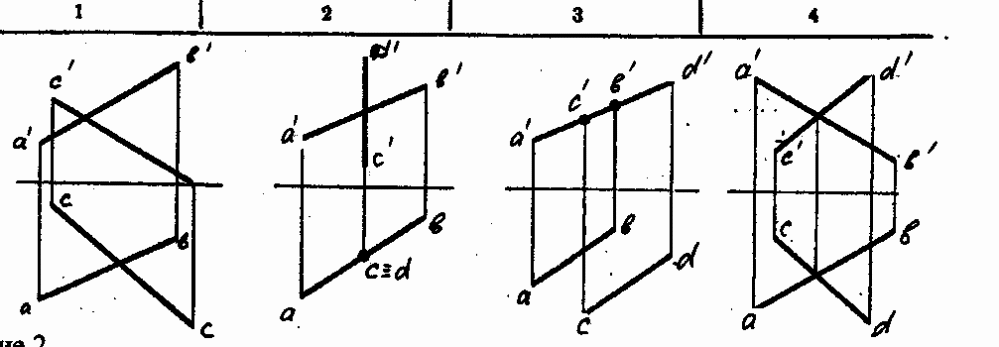

Задание 10. Пересекающиеся отрезки изображены на чертеже _______________.
а) |
б) |
в) |
г) |
|
|
|
|

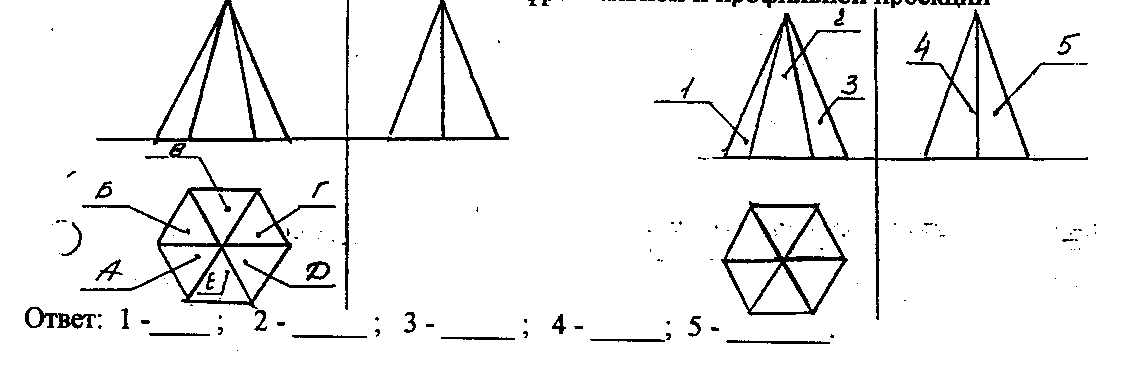

Задание 11. Видимые грани пирамиды на фронтальной плоскости проекций _____________.
а) А, Б, Г,
б) А, Е, Д,
в) Б, В,Г,
г) Д,Г.
Задание 12 . При проецировании на фронтальную плоскость проекций группы тел полностью видимыми будут ______________________________________________________________
а)пирамида и конус
б) цилиндр и конус
в) призма и цилиндр
г) цилиндр и пирамида
Задание 13. Показатели искажения по координационным осям в прямоугольной диметрии равны _________.
а) 1, 0.5, 1
б) 1, 1, 1
в) 0.5, 1, 1
г) 1, 0.5, 0.5
Задание14. . Расположение осей прямоугольной изометрии приведены на рисунке ________________.
а) |
б) |
в) |
г) |
|
|
|
|
Задание15. При пересечении поверхности конуса плоскостью, параллельной основанию конуса, сечение будет иметь форму _____________________.
а) окружности
б) эллипса
в) параболы
г) гиперболы
Инструкция для студентов: дополните предложение
Задание 16. Определяя действительную величину
треугольника АВС путём замены плоскости Н на Нı неизменной
остаётся координата ___________.
Задание 17. Горизонтальная проекция сечения
ш естиугольной призмы, разрезанной фронтально-проецирующей плоскостью имеет вид ______________.
Задание 18. При пересечении поверхности треугольной призмы секущей плоскостью Р
в сечении будет _____________________________ .
Задание 19. При построении линии пересечения геометрических тел применяется способ ______________________________________________ плоскостей.
Задание 20. Видимая часть линии пересечения пересекающихся геометрических тел обводится _______________________ линией.
