Вариант 2
Инструкция для студентов: выберите один вариант ответа из предложенных
Задание 1. Линия, причиняемая при обводке видимого контура детали _____________________.
а) сплошная тонкая
б) сплошная толстая основная
в) штриховая
г) разомкнутая
Задание 2. Угол наклона букв и цифр шрифта чертёжного типа Б ________________________.
а) 30°
б) 45°
в) 60°
г) 75 °
Задание 3. Масштаб в основной надписи чертежа записывается __________________________.
а) 1:1
б) М 1: 1
в) 1-1
г) М 1-1
Задание 4. Перед размерным числом диаметра ставится знак Ø, высота которого равна ______________ .
а) 5
б) 7
в) 3,5
г) 2,5
Задание 5. Горизонтальная плоскость проекций на чертеже задаётся осями _________________.
а) XOY
б) XOZ
в) ZOY
г) YOY
Задание 6. Точка В (30, 40, 60) в пространстве трёхгранного угла находится __________________.
а) на горизонтальной плоскости проекций
б) на фронтальной плоскости проекций
в) на профильной плоскости проекций
г) в пространстве
Задание 7. Точка А (0, 30, 40) в пространстве трёхгранного угла находится _________________.
а) на горизонтальной плоскости проекций
б) на фронтальной плоскости проекций
в) на профильной плоскости проекций
г) в пространстве
Задание 8. Горизонтально - проецирующая прямая ____________________________________.
а) перпендикулярная фронтальной плоскости проекций
б) параллельная фронтальной плоскости проекций
в) перпендикулярная горизонтальной плоскости проекций
г) параллельная горизонтальной плоскости проекций
Задание 9. Плоскость общего положения – это плоскость ___________________________________.
а) параллельная горизонтальной плоскости проекций
б) не перпендикулярная ни одной из плоскостей проекций
в) перпендикулярная фронтальной и горизонтальной плоскостям проекций
г) перпендикулярная профильной и горизонтальной плоскостям проекций

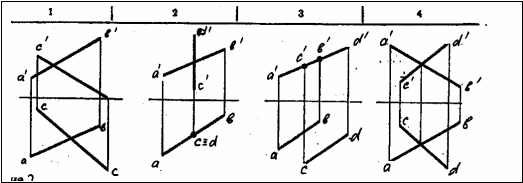

Задание 10. Параллельные отрезки изображены на чертеже _____________.
а) |
б) |
в) |
г) |
|
|
|
|

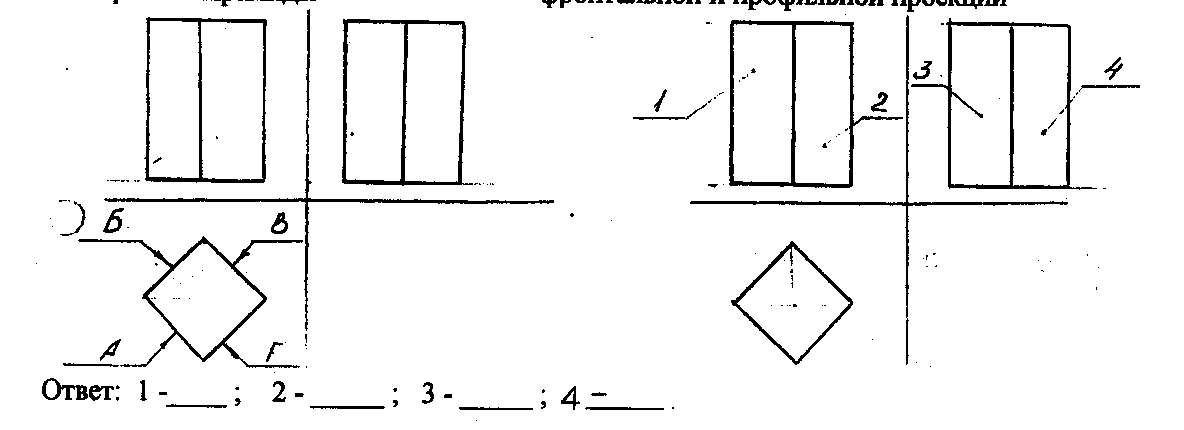

Задание 11. Видимые грани призмы на профильной плоскости проекций _________________ .
а) А, Б
б) Б, В
в) А, Г
г) В, Г
Задание 12. Основание конуса проецируется без искажения на _____________плоскость проекций .
а) фронтальную
б) горизонтальную
в) профильную
г) не проецируется
Задание 13. Показатели искажения по координационным осям в косоугольной изометрии равны _______.
а) 1, 0.5, 1
б) 1, 1, 1
в) 0.5, 1, 1
г) 1, 0.5, 0.5

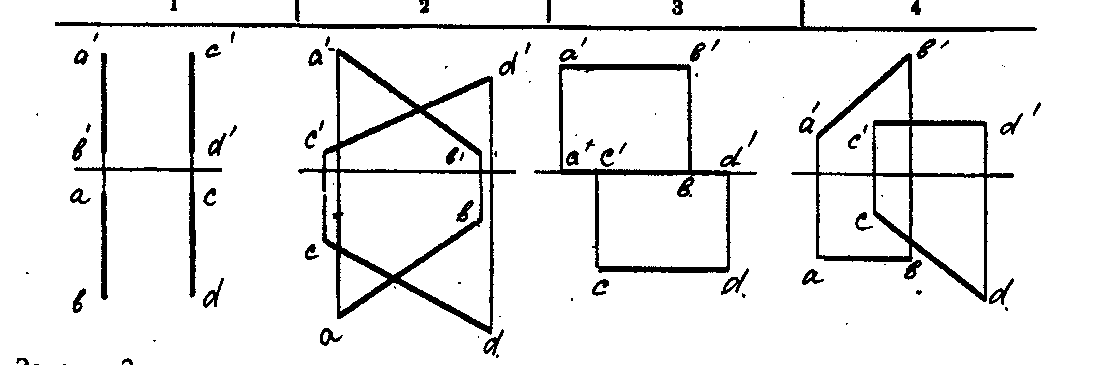

Задание 14. Расположение осей косоугольной изометрии приведены на рисунке ________________.
а) |
б) |
в) |
г) |
|
|
|
|
Задание 15. При пересечении правильной треугольной призмы плоскостью, проходящей через все рёбра, сечение будет иметь форму _____________________.
а) треугольника
б) шестиугольника
в) четырёхугольника
г) пятиугольника
Инструкция
для студентов: дополните предложение

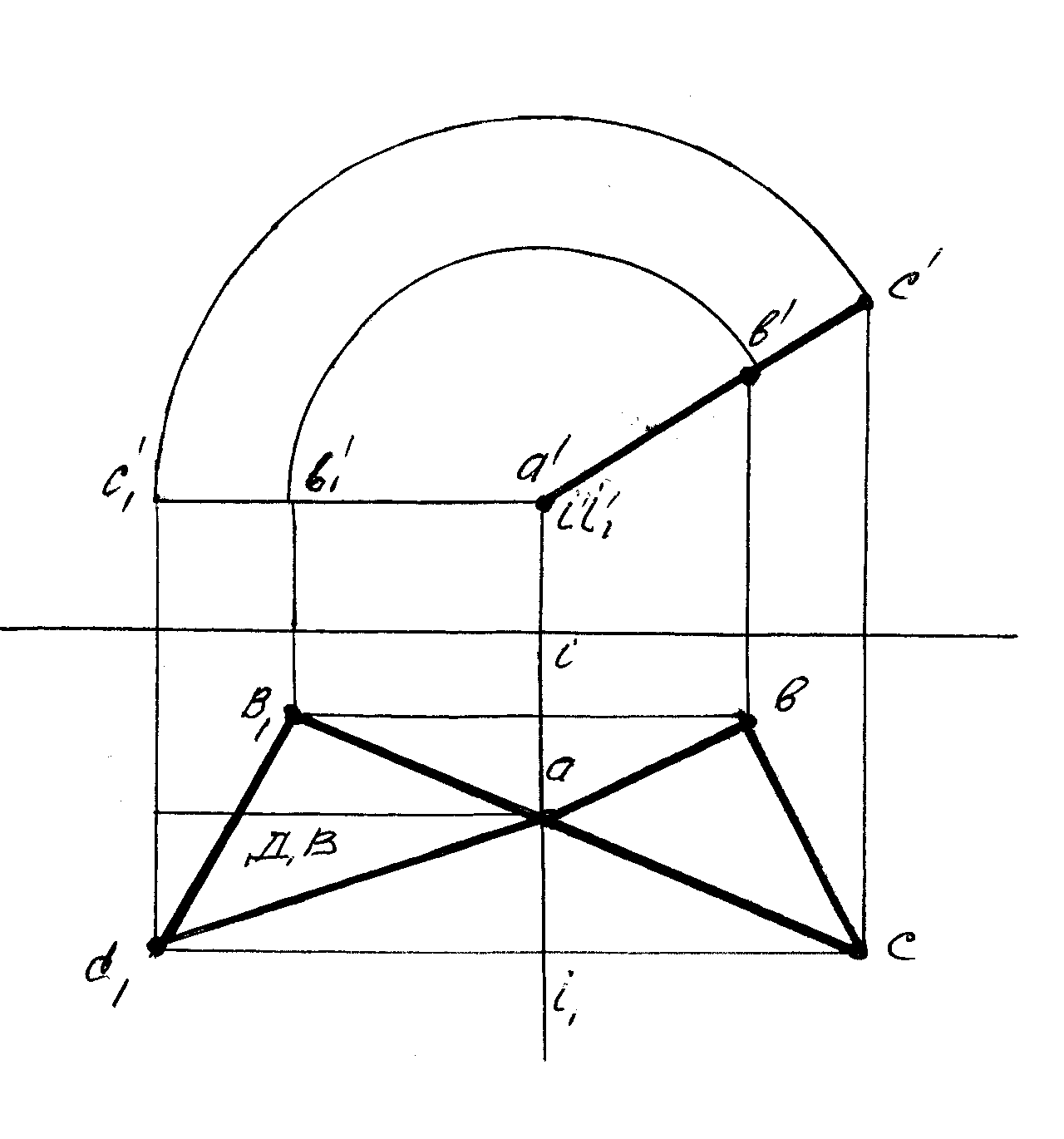

Задание16. Действительная величина треугольника
определена способом _____________________.

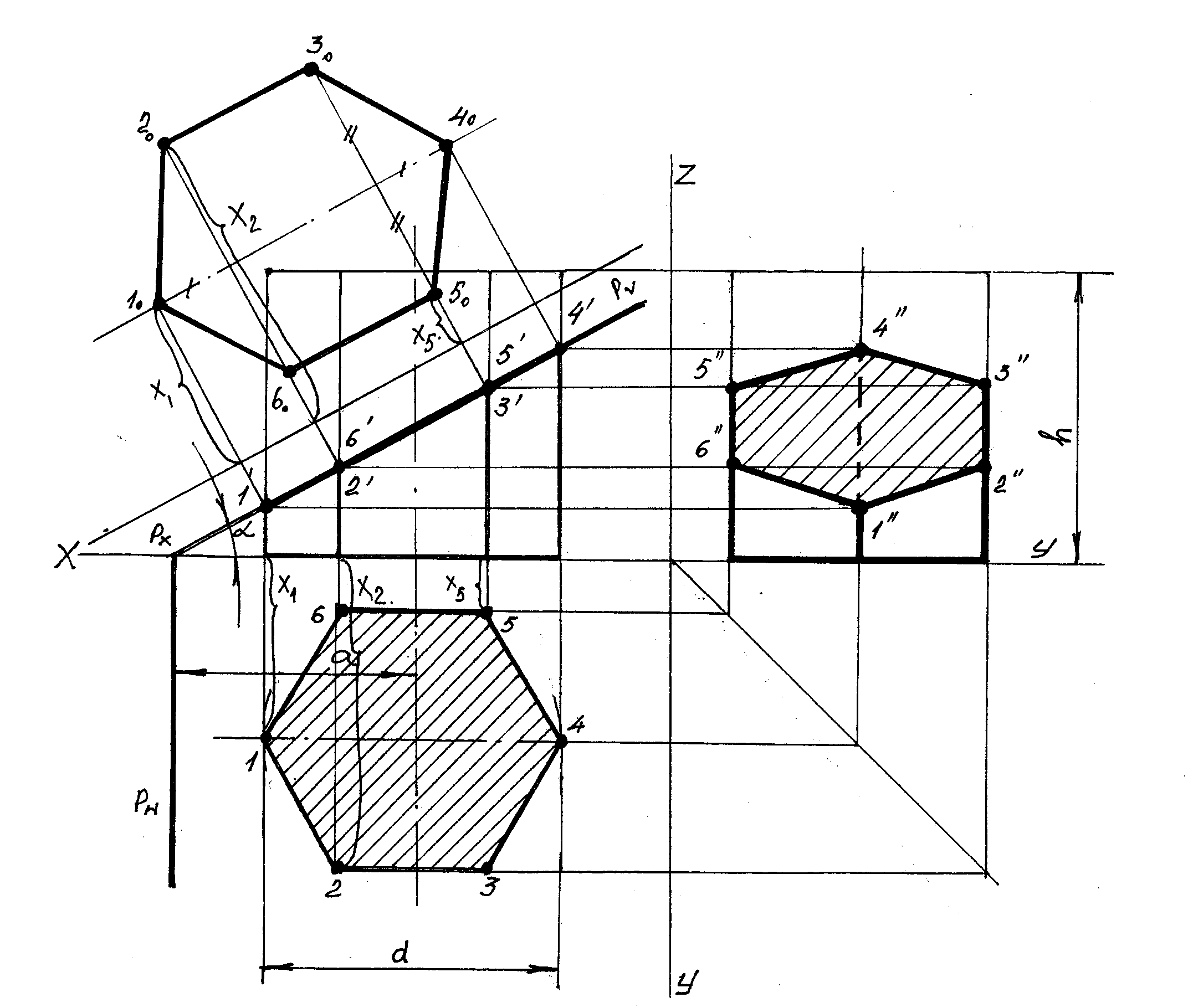

Задание17. Действительная величина
сечения усечённой призмы определена способом __________________________________ ..
Задание18. При построении линии пересечения геометрических тел способом вспомогательных плоскостей, в качестве секущих плоскостей принимаются плоскости ____________________ положения.
Задание 19. При пересечении поверхности полусферы секущей плоскостью Р в сечении будет _____________________________ .
Задание 20. Точки, линии пересечения геометрических тел , принадлежат ________________________________________________________________________ телам.
