3.4. Торосферические днища
3.4.1. Торосферические днища, нагруженные внутренним избыточным давлением
3.4.1.1. Толщину стенки в краевой зоне следует рассчитывать по формуле
s1 s1p + c, (63)
где
.
(64)
Для сварных днищ следует дополнительно проверить толщину стенки в центральной зоне по формуле
s1 s1p + c, (65)
где . (66)

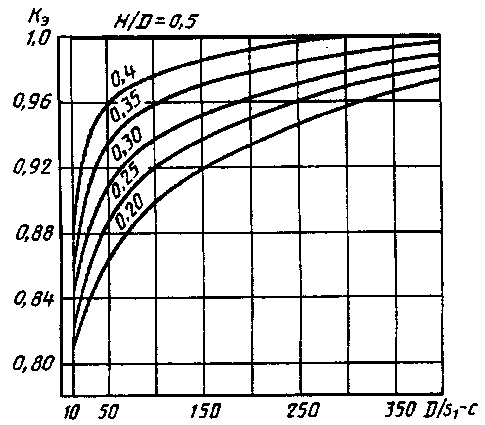

График для определения коэффициента Кэ
Черт. 13
3.4.1.2. Допускаемое избыточное давление из условия прочности краевой зоны следует рассчитывать по формуле
.
(67)
Для сварных днищ необходимо дополнительно проверить допускаемое избыточное давление из условия прочности центральной зоны по формуле
.
(68)
За допускаемое давление принимается меньшее из давлений, определяемых по формулам (67), (68).
В случае сварки днищ из листов различной толщины в формулы (67), (68) следует подставлять соответствующие значения толщин стенок для краевой и центральной зон.
3.4.1.3. Коэффициент 1 следует определять в соответствии с черт. 14, а коэффициент 2 - в соответствия с черт. 15 или по формулам:
тип A
;
тип В
;
(69)
тип
С
.

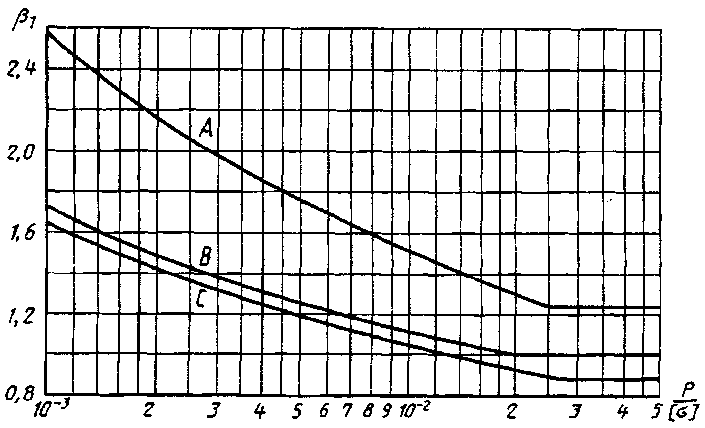

График для определения коэффициента 1
Черт. 14

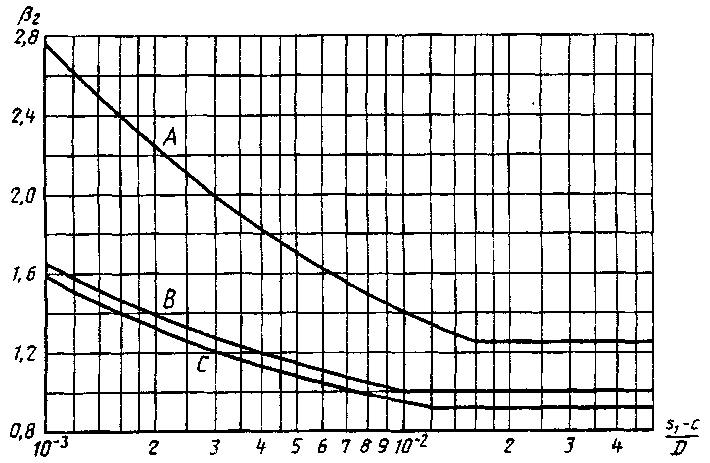

График для определения коэффициента 2
Черт. 15
3.4.1.4. Для днищ, изготовленных из целой заготовки, коэффициент = 1. Для днищ, изготовленных из нескольких частей, коэффициент следует определять по табл. 2.
Таблица 2
Эскизы днищ |
для формул (64), (67) |
для формул (66), (68) |
|
Для шва А |
|
А |
1 |
|
Для шва В |
||
1 |
В |
|
|
При
|
|
1 |
В |
|
При 0,6 |
||
В |
1 |
Значения коэффициентов А и В следует определять в соответствии с приложением 5.
(Измененная редакция, Попр. 1997)
3.4.1.5. Если длина цилиндрической
отбортованной части днища h1
0,8
,
то толщина цилиндрической части днища
должна быть не меньше толщины обечайки,
рассчитанной в соответствии с п. 2.3.1 при
= 1.
3.4.2. Торосферические днища, нагруженные наружным давлением
3.4.2.1. Торосферические днища, нагруженные наружным давлением, следует рассчитывать в соответствии с п. 3.3.2 по формулам (58), (59) и (60) при Кэ = 1.
Кроме того, наружное давление не должно превышать допускаемое давление, определяемое по формуле (67).
4. Расчет плоских круглых днищ и крышек
4.1. Область применения расчетных формул
4.1.1. Формулы применимы для расчета плоских круглых днищ и крышек при условии:
.
4.1.2. Допускается проводить расчет при
,
но значение допускаемого давления,
рассчитанного по формуле (75) или (84),
следует умножить на поправочный
коэффициент:
.
(70)
Если при определения толщины днища по
п. 4.2.1 или 4.3.1 в результате расчета
окажется, что
,
то необходимо дополнительно определить
допускаемое давление по п. 4.2.7 или 4.3.8 и
умножить его на коэффициент Кр.
При Кр [р] < р толщину днища следует увеличить так, чтобы было выполнено условие
Кр [р] р.
