1. Задание к выполнению курсового проекта.

1. Номер схемы: 2.

2. Глубина подошвы фундамента: Н = 2,40 м.

3. Пролет: L = 9 м.

4. Число буквенных осей: N = 3 шт.

5. Количество пролетов: N – 1 = 2 шт.

6. Число цифровых осей: шт.

7. Длина здания в осях: а = 60 м.

8. Продолжительность земляных работ: Т = 2 дня.

9. Группа грунта: IV.

10. Дальность возки грунта: 15 км.

2. Основные технологические характеристики разрабатываемого грунта

Таблица 1. Характеристика условий разработки грунта.

№№ п/п	Наименование	Единица измерения	Обозначение	Величина
1	Номер схемы		2
1	Группа грунта		IV
2	Плотность грунта	кг/м3	γ	1800
3	Коэффициент первоначального разрыхления	%	КПР	1,24
4	Коэффициент остаточного разрыхления	%	КОР	1,05
5	Коэффициент откоса		m	0,5
6	Крутизна откоса		1:m	1:0,5

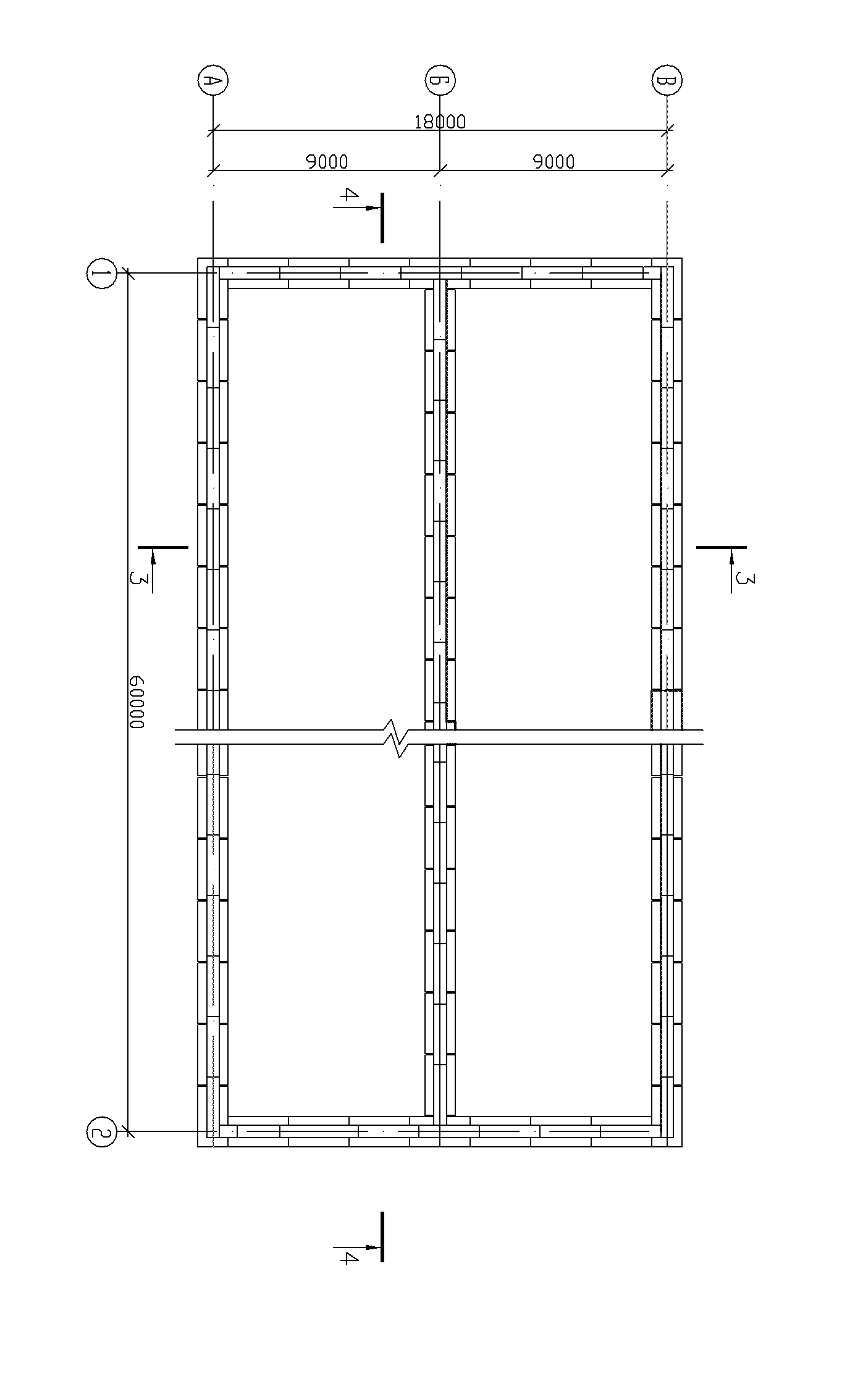

3. План фундамента.

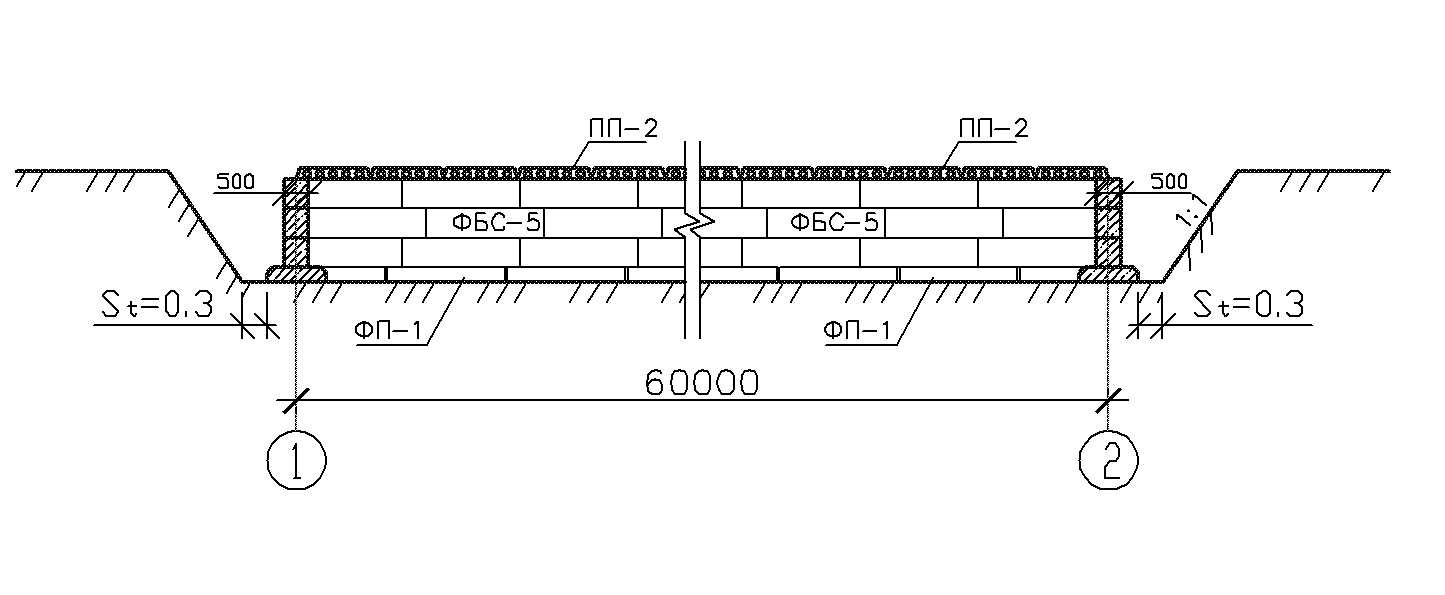

Разрез 3-3

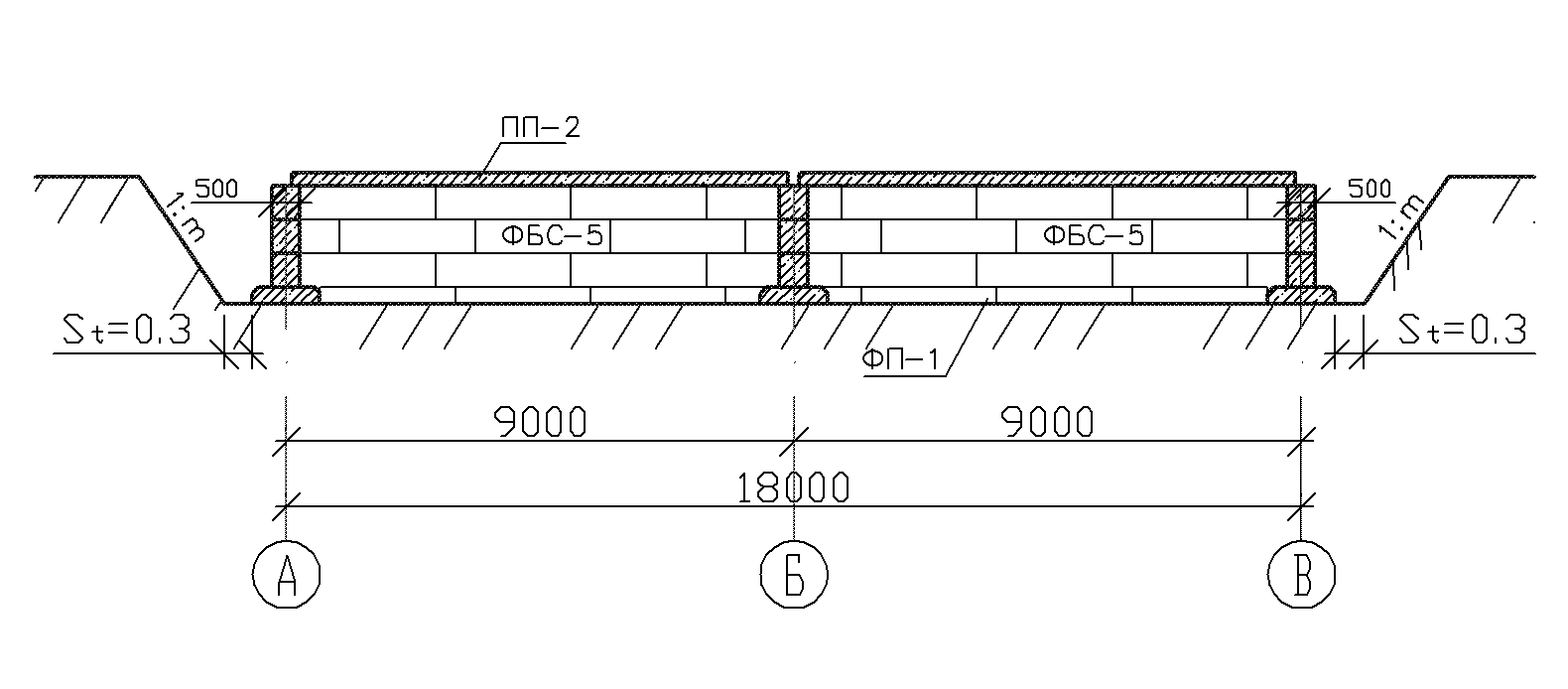

Разрез4-4

3. Состав комплексного процесса работ нулевого цикла.

3.1. Технологическая последовательность.

Производственный процесс работ нулевого цикла, как правило, включает:

1. Подготовительные работы:

- разбивка земляных сооружений, м²;

- корчевка пней и кустарников, м²;

- устройство водоотвода, водоотлива, водопонижения, м².

2. Земляные работы:

- снятие растительного слоя, м²;

- разрыхление грунта, м³;

- разработка грунта бульдозером или экскаватором, м³;

- выгрузка грунта в отвал или транспортное средство, м³;

- транспортировка грунта автосамосвалами, м³;

- разработка недобора грунта, м³;

- обратная засыпка пазух (после возведения подземной части здания), м³;

- уплотнение грунта, м³.

3. Монтаж подземной части:

- устройство выравнивающего слоя (песок, товарный бетон), м³;

- монтаж фундаментных плит, м³;

- монтаж бетонных стеновых блоков (подвала), м³;

- заделка стыков бетонных стеновых блоков подвала (бетон, раствор), м³;

- электросварка закладных частей сварных железобетонных конструкций;

- устройство гидроизоляции стен подвала;

- монтаж плит перекрытия на отм. 0.000;

- заделка стыков плит перекрытия (бетон), м³.

3.2.Определение объемов земляных работ

3.2.2 Подсчет объёмов работ при разработке котлована.

Объем грунта, подлежащий обратной засыпке в пазухи котлована, определяется по формуле:

где H_к = 2,25 м – средняя глубина котлована

В, А – соответственно ширина и длинна котлована по дну

D, C - соответственно ширина и длинна котлована по верху с учётом принятых откосов при условии:

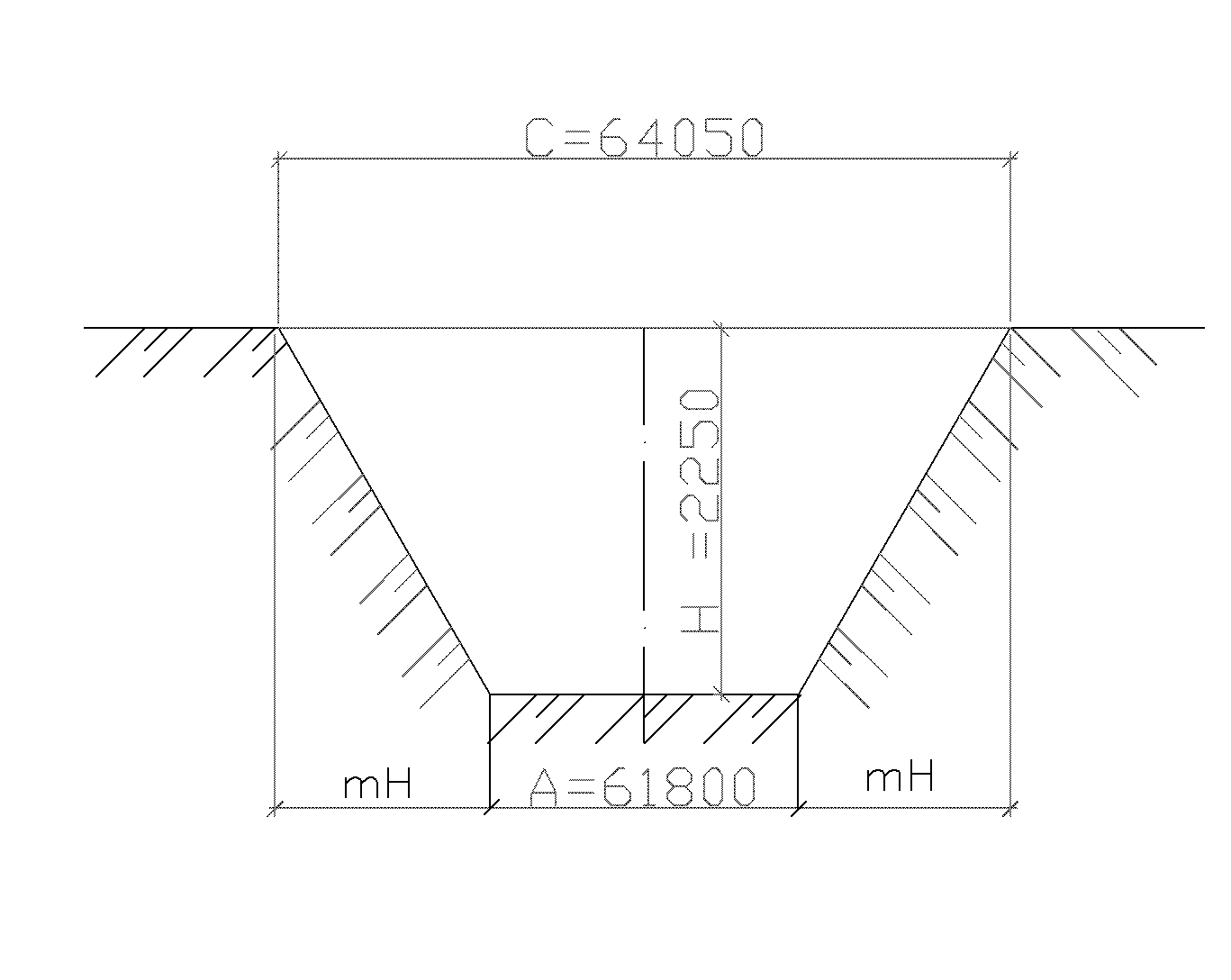

Схема котлована.

Схема расчёта геометрических параметров котлована

.

.
