7 Расчет элементов связи

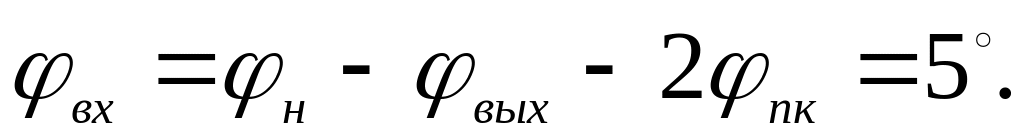

Распределение фазовых сдвигов:

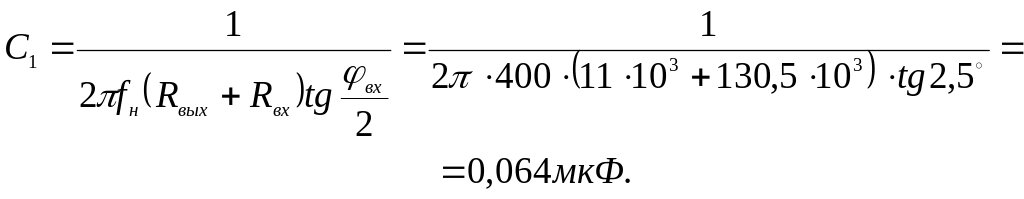

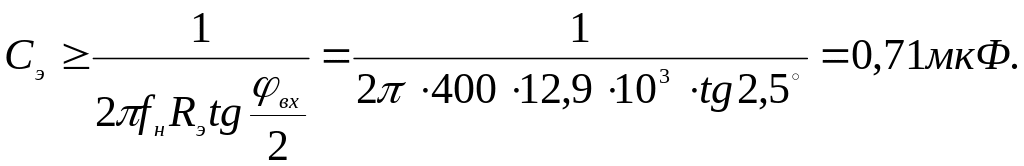

Для входного каскада:

(7.1)

(7.2)

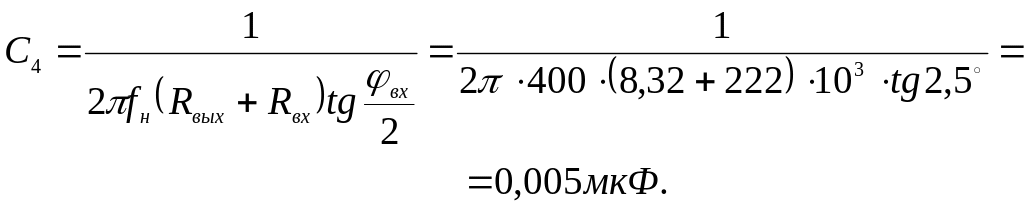

Для промежуточного каскада:

(7.3)

(7.4)

Резистор R_ф и конденсатор С_ф служат для устранения положительной обратной связи, возникающей в следствии конечного внутреннего сопротивления источника питания усилителя. Внутреннее сопротивление источника питания приблизительно равно 0,01Ом. На шине E_п возникает пульсация напряжения, вызываемая током выходного транзистора усилителя. Протекает большой ток. Если не принять дополнительных мер, то эти пульсации напряжения будут передаваться на вход трансформатора VT в этом случае может образоваться положительная обратная связь, которая приведёт к самовозбуждению (генерации колебаний) усилителя. Для предотвращения этого отрицательного эффекта применяется низкочастотный фильтр.

Сопротивление R_ф:

(7.5)

Ёмкость конденсатора C_ф:

(7.6)

Для предоконечного каскада:

(7.7)

(7.8)

Для выходного каскада:

(7.9)

Допустимые рабочие напряжения на конденсаторах выбираются из условия:

(7.10)

где E_k  напряжение питания каскада.

Для выходного и предоконечного каскадов , а для остальных каскадов . Полученное значение округляется в сторону большего стандартного значения для типовых значений напряжений.

R1, R2, R5, R6, R9, R10, R13, R14	ВС10,1256,2кОм10%
R3, R7, R11, R15	ВС1168Ом10%
R4, R8, R12, R16	ВС10,530Ом10%
R17	ВС10,1253,9МОм10%
R18, R19,	ВС10,125240кОм10%
R20	ВС10,12513кОм10%
R21, R22	ВС10,1251кОм10%
Rн	ВС12011Ом10%
Rф	ВС1162Ом10%
Rос	ВС10,12522кОм10%
R’	ВС12010Ом10%
С1	К50650В2мкФ(20+80)%
С2, С4, С6, С8	К50610В10мкФ(20+80)%
С3, С5, С7	К50616В5мкФ(20+80)%
С9	К5093В0,5мкФ(10+100)%
С10	К75421600В0,0033мкФ10%
С11	К50610В50мкФ(20+80)%
Сф	К502250В1500мкФ(20+50)%
VT1VT5	KT3102A
VT6	КТ814Б
VT7	KT815Б
VT8,VT9	KT817Б
VD1VD6	Д2Ж

Литература

1. Аронов В.А., Баюков А.В. и др. Полуроводниковые приборы: Транзисторы. Справочник.  М.: Энергоиздат, 1982.

2. Гальперин Н.В. Практическая схемотехника в промышленной электронике.  М.: Радио и связь, 1987.

3. Гершунский Б.С. Справочник по расчету электронных схем.  К.: Изд-во при Киев. ун-те, 1983.

4. Гитцевич А.Б., Зайцев А.А. и др. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник.  М.: КубК-а, 1996.

5. Горбачев Г.Н., Чаплыгин Е.Е. Промышленная электроника.  М.: Энергоатомиздат, 1988.

6. Гусев В.Г., Гусев Ю.М. Электроника.  М: Радио и связь, 1985.

7. Гутников В. С. Интегральная электроника в измерительных устройствах.  М.: Энергоатомиздат, 1988.

8. Доршков А.В., Полонский А.Д. Методические указания к курсовому проекту “Проектирование усилителя низкой частоты”.  Сумы: СФТИ, 1993.

9. Дьяконов М.Н., Карабанов В.И. и др. Справочник по электрическим конденсаторам.  М.: Радио и связь, 1983.

10. Забродин Ю.С. Промышленная электроника.  М.: Энергоатом-издат, 1988., 1982.

11. Лавриненко В.Ю. Справочник по полупроводниковым приборам.  М.: Радио и связь, 1984.

12. Манаев Е.И. Основы радиоэлектроники.  М.: Энергоатомиздат, 1985.
