В) мінімальна відстань між двома провідниками 0,457мм.
2.1.9 Розрахунок надійності проектованого виробу
Якість продукції належить до показників діяльності підприємства. Час наукового прогресу, а також впровадження новітніх технологій зростає конкуренція між виробниками певної продукції.
В Україні встановлені певні закони та правила про якість продукції державними стандартними ДСТУ ISO9001-2001 “Системи управління якості вимоги” .
Про якість того чи іншого товару може сказати споживач, який порівняє товар, з певним еталоном, а саме стандарти та вимоги не дозволяють виробникам виходити за межі певних вимог до даного товару.
Надійність – це властивість пристрою, що забезпечує його безперебійну роботу протягом довгого періоду часу.
До надійності пристрою можна віднести виробничі та експлуатаційні чинники.
Розрахунок надійності проектованого пристрою для тестування знань
Розрахунок надійності проектованого портативного пристрою для тестування знань
№ Назва групи елементів ¦К-сть ¦Кпопр ¦Івідм*1e-06¦ К-сть*Кнав
п/п ¦шт. ¦ 1/год. ¦ *Івід*1e-06
1 Гібридні інтегральні мікросхеми 9 1 0.1
2 Транзистори польові 1 0.35 3
3 Гніздо (на один контакт) 1 1 0.02
4 Друкована плата 1 1 0.1
5 Резонатори кварцові 3 1 0.2
6 Акумулятори 1 1 19
7 Котушки індуктивності 4 0.1 0.5
8 Резистори постійні 6 0.42 0.8
9 Конденсатори керамічні 16 0.1 1.4
10 Конденсатори електролітичні 4 0.4 2.4
11 Пайки 263 1 0.02
Коефіцієнти впливу:
Коефіцієнт механічних впливів: 1
Коефіцінт впливу вологості і температури: 1
Коефіцієнт атомосферних впливів: 1
Результати розрахунку:
Інтенсивність відмов: 6.055e-005 1/год
Середня наробка до відмови: 28388 год.

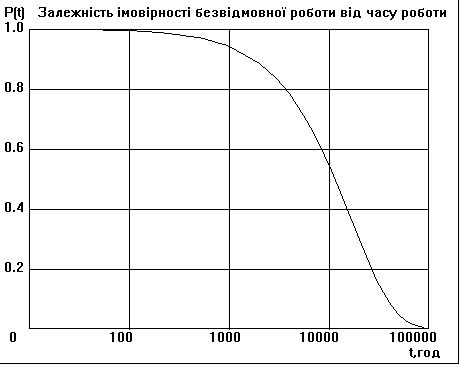

Розрахунок ймовірності безвідмовної роботи P(t):
Судячи по графіку, імовірність безвідмовної роботи, навіть після 100год.
роботи, дуже висока, практично найвища. Після проміжку часу в 1000 год. інтенсивність безвідмовної роботи починає стрімко спадати, і коли виріб перетне межу часу в 10000год. то імовірність зменшеться в двічі.
Коли виріб буде працювати близько 100000год. то інтенсивність безвідмовної роботи найменша. Середнє напрацювання до відмови пристрою становить 28388 год.
Отже, мій виріб є надійним в експлуатації і може працювати довгий період часу.
2.2 Технологічна частина
2.2.1 Загальні відомості про складання і монтаж проектованого виробу . Вибір типу виробництва .
В цьому виробі використовується в основному тип монтажу – SMD .
Тип виробництва цього пристрою – масовий, тобто великосерійний .
При великосерійному виробництві роботи виконуються на автоматичних лініях SMD монтажу, тобто поверхневий монтаж, перша з яких включає в себе: Завантажувач друкованих плат SML-120X виробництва компанії SJ Inno Tech (Південна Корея);
Автоматичний прінтер для нанесення паяльної пасти HP-520 виробництва компанії SJ Inno Tech;
Два установника для монтажу SMD компонентів з сумарною продуктивністю 35 тис. компонентів на годину виробництва компанії Mirae (Південна Корея), що дозволяють монтувати корпусу від 0402 до 42х32 мм;
Відмивання друкованих вузлів проводиться в двох ультразвукових ваннах виробництва компанії Min Shin Machinery.
Складання проектованого виробу проводиться вручну, використовуються загальновживані інструменти .
