Государственный экзамен по специальности 270201.01 Билет № 11.

Раздел Г –II

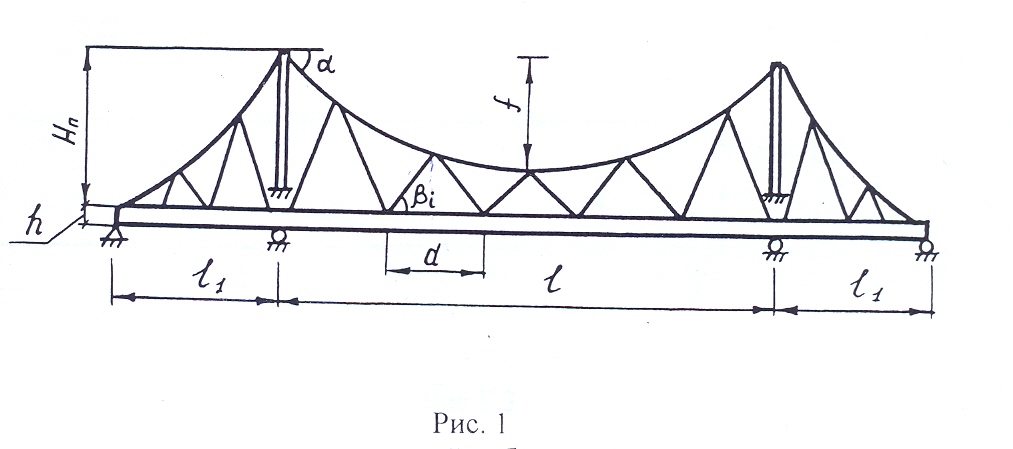

Выполнить эскизное проектирование висячего моста повышенной жесткости (рис.1) при следующих исходных данных: нагрузка А11; габарит Г-(9,5-С-9,5) - (принять С=2 П); балка жесткости - металлическая; главный пролет l = 500 м;

На 1 квадратный метр проезжей части приходится следующая нормативная нагрузка от собственного веса: одежды ездового полотна pндп = 1,5 кН/м2, балки жесткости с ортотропной плитой pнб = 4,0 кН/м2. Угол наклона кабеля в месте примыкания к пилону =400, углы наклона подвесок =600. Шаг подвесок d = 20 м.

Выполните необходимые расчеты и ответьте на поставленные вопросы:

  1. Подберите размеры поперечных сечений кабеля и наклонных подвесок из витых канатов по прочности , определив усилия в них по приближенным формулам вариантного проектирования (расчетное сопротивление каната примите 450 МПа).

Примите ряд допущений: не учитывать собственный вес тротуаров, ограждений, перил; не учитывать пешеходную нагрузку на тротуарах; считать, что на одну плоскость кабелей передается нагрузка от половины полос движения АК заданного габарита без определения коэффициента поперечной установки, но с учетом коэффициента полосности S1.

25 баллов

2. Как изменится технология монтажа висячего пролетного строения, если применить вместо безраспорной системы (см.рис.1) трехпролетную схему с анкерными опорами?

5 баллов

3. Запишите формулу для проверки полученного поперечного сечения кабеля на

выносливость с расшифровкой всех величин. Определите усилие и напряжение в кабеле для данного расчета, приняв отмеченные выше допущения (см.вопрос 1).

20 баллов

Всего 50 баллов

Раздел А.3

  1. Подберите диаметр бревна простого прогона, состоящего из 4-х бревен исходя из данных: материал – лиственница с влажностью 25%, максимальное расчетное усилие – М0,5 = 169 кНм.

- 15 баллов

  1. Каким способом можно увеличить несущую способность пакета, не увеличивая диаметр бревна?

- 5 баллов

3. Как определить расчетное сопротивление Rdqa с учетом длины площадки смятия ls ?

- 5 баллов

Всего 25 баллов

Раздел Б.3

Исходные условия задания:

Требуется выполнить расчетные проверки балочного разрезного пролетного строения из преднапряженного железобетона под железнодорожную нагрузку при следующих исходных данных:

- нагрузка С14; lt=27,6 м; l=26,9 м; В1=4,18 м; В=1,8 м; b=0,26 м; d1=0,18 м; h=2,30 м; R=0,3 м; ар 0,20м;

- бетон В40; рабочая арматура балки из пучков по 48 Ø 5 мм; расчетная минимальная температура воздуха выше минус 400 С; для расчетов по прочности М0,5=18000 кН∙м (на одну балку).

Рис.Б.3

Необходимо ответить, подсчитать, нарисовать:

1. Назначьте расчетное сечение балки, найдите необходимую теоретическую площадь арматуры Ар и в середине пролета балки, подберите конкретное количество пучков рабочей арматуры np и и расставьте их в пределах балки с учетом конструктивных требований СНиП 2.05.03.-84*(СП35.13330.2011), уточните Ap, , ар, .

- 14 баллов

2. Из какого расчета Вы будете определять места расположения внутренних каркасно-стержневых анкеров в балках с натяжением арматуры на упоры, а также места отгибов напрягаемой арматуры?

- 8 баллов

3. Зачем за анкерами изолируют арматуру, а перед ними ставят стальные спирали?

- 3 балла

Всего: 25 баллов

ИТОГО 100 баллов
