Государственный экзамен по специальности 270201.01 Билет № 1.

Раздел А – I

1. Какие допущения принимаются при расчете конструкций деревянных мостов? - 5 баллов

2. Определите максимальные значения изгибающего момента и поперечной силы для простых прогонов с подбалкой для ж.д. моста под нагрузку С11 с пролетом равным 3 м, при этом сумма нормативных постоянных нагрузок с ездой на поперечинах равна 11,5 кН/м.

- 15 баллов

3. По данным п. 2 определите требуемый диаметр бревна прогона, который состоит из четырех бревен под одну железнодорожную нить, прогоны выполнены из сосны 1 сорта с влажностью 25% .

- 15 баллов

4. Проверьте, будет ли удовлетворять полученный диаметр бревна требованиям расчета на прогиб, и какой диаметр следует принимать из условия этой проверки.

- 15 баллов

Всего: 50 баллов

Раздел Б.1

Исходные условия задания:

Требуется выполнить расчетные проверки балочного разрезного пролетного строения из обычного железобетона под железнодорожную нагрузку и ответить на вопросы, сопутствующие этим расчетам, при следующих исходных данных:

- h=1,45 м; d₁=0,15 м; R=0,3 м; B₁=4,18 м; b=0,5 м; бетон B35; рабочая арматура балки – AIII d_s=32 мм; расчетная минимальная температура наружного воздуха выше минус 40⁰ С; для расчетов по прочности M_0,5=6648 кН∙м; а по трещиностойкости (по раскрытию трещин) M_{0,5, n}=4105 кН∙м.

Ответы на поставленные вопросы (необходимо ответить, подсчитать и нарисовать):

1. Назначьте расчетное сечение балки, найдите необходимую теоретическую площадь арматуры А_s в середине пролета балки (при а_s=0,12 м и =0), подберите конкретное количество стержней рабочей арматуры n_s и расставьте их в пределах ребра балки с учетом конструктивных требований СНиП 2.05.03-84* (СП35.13330.2011), уточните А_s и а_s.

- 14 баллов

2. Напишите необходимые формулы и сделайте числовой расчет нормального сечения балки в середине пролета по раскрытию трещин (можно выполнить приближенный подсчет , используя x и z из расчета по прочности).

- 8 баллов

3. Почему в ненапрягаемых балках не используют высокопрочную проволоку B-II и канаты К-7?

- 3 балла

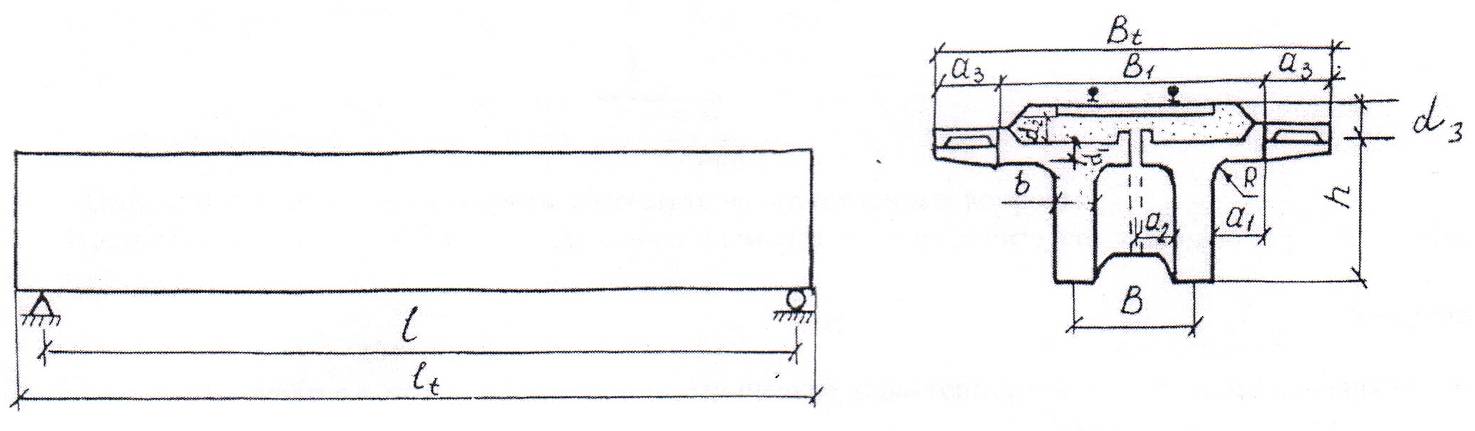

Рис. Б.1

Всего: 25 баллов

Рисунок В-1.1

Раздел В.1

Определение конструктивных характеристик по элементам моста (рис. В-1.1).

1. Назовите элементы моста.

- 5 баллов

2. Дайте определение отверстия моста.

- 5 баллов

3. Назовите решетку ферм пролетных строений с решетчатыми пролетами 1=44,0м и 1=66,0м. Назовите вертикальные элементы решеток ферм и определите их назначение.

- 5 баллов

4. Какие пролетные строения (конструкция, вид, езда) с расчетным пролетом 1=33,0м предложите для монтажа на рис. В-1.1

- 10 баллов

Всего: 25 баллов

ИТОГО 100 баллов

Зав. кафедрой «Мосты» С.А. Бокарев
