1. Выбор формулы и определение е0

Вычисляют величину А=[К₁-К₃]. Далее возможен один из трех вариантов, определяющих формулу для вычисления Е₀:

1. Если А и при этом |A| 8мм, то

Е₀=0,5(s-d)+q+W+A, мм

2. Если А 0 и при этом |A|≤8мм, то принимают А=0

Е₀=0,5(s-d)+q+W, мм

3. Если А>8 то при любом знаке А

Е₀= Е₀^П=0,5(s^П-d)+q+W, мм

2.2.2 Выбор формулы и определение ев

Вычисляют величину С=[К₂(2l-n)n+K₁-K₃], приняв n= , (половина базы). Далее возможен один из трех вариантов, определяющих формулу для вычисления Е_в:

1. Если С и при этом |С| 8мм, то

Е_В=0,5(s-d)+q+W+С, мм

2. Если С 0 и при этом |A|≤8мм, то принимают С=0

Е_В=0,5(s-d)+q+W, мм

3. Если |С|>8 то при любом знаке C

Е₀= Е₀^П=0,5(s^П-d)+q+W, мм

2.2.3 Выбор формулы и определение Ен.

Вычисляют величину D=[K₂(2l+n)n-K₁-K₃], Приняв n= ,м (длина консоли, причем 2L_k-длина кузова наружная, м). Далее возможен один из трех вариантов, определяющих формулу для вычисления Е_Н

1. Если и при этом |С| 8 ,мм, то

Е_H=0,5(s-d)+q+W+D, мм

2. Если D 0 и при этом |D|≤8 мм, то принимают D=0

Е_H=0,5(s-d)+q+W, мм

3. Если |D|>8 то при любом знаке D

Е_H= Е₀^П=(0,5(s^П-d)+q+W) , мм

Следует помнить, что если для вагонов габарита 01_Т, 02_Т или 03_Т в верхнем очертании сумма всех величин в формулах (4), (5), (6), а не только стоящих в квадратных скобках, отрицательна, то принимают Е₀=Е_В=Е_Н=0.

После определения ограничений Е₀, Е_в, Е_н, вычисляют величины максимально допустимой ширины вагона верхнего строительного очертания 2В₁, 2В₂ и 2В₃ по формулам (1), (2), (3), а затем строят горизонтальную габаритную рамку(рис.2), для выбранной высоты Н кузова строительного очертания.

2. Понятия о негабаритностях кузова

Железные дороги перевозят негабаритные грузы, выходящие за габарит на открытом подвижном составе.

Габаритом погрузки называется предельное поперечное перпендикулярное оси пути очертание, в котором, не выходя наружу должен размещаться груз (с учетом упаковки и крепления) на открытом подвижном составе при нахождении на прямом горизонтальном пути.

Установлены 6 степеней нижней, 6 степеней боковой и 3 степени верхней негабаритности. Проверка габаритности груза проводится с помощью габаритных ворот.

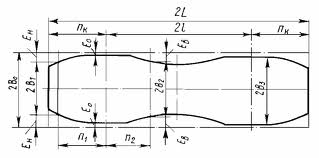

Горизонтальная габаритная рамка строительного очертания вагона

3.Порядок выполнение задания

1. Изучить представленную методику, записать в таблицу 3.6 исходные данные заданного варианта практической работы по дисциплине, вычислить значение ограничений полуширины вагона в трех сечениях кузова, определить максимально допустимою ширину вагона для тех же сечений кузова, а в результате записать в таблицу 3.7.

Таблица 3.6

Заданный тип вагона и его параметры(исходные данные)

№ варианта	Тип вагона	Осность	Габарит	Линейные размеры
				В0	2Lk	2l	2l/2	lk
1.				3105мм
2.				3076мм
3.
4.

Результаты расчетов

А , мм	С , мм	D , мм	E0 , мм	EВ , мм	ЕН , мм	2B1 , мм	2B2 , мм	2B3 , мм
