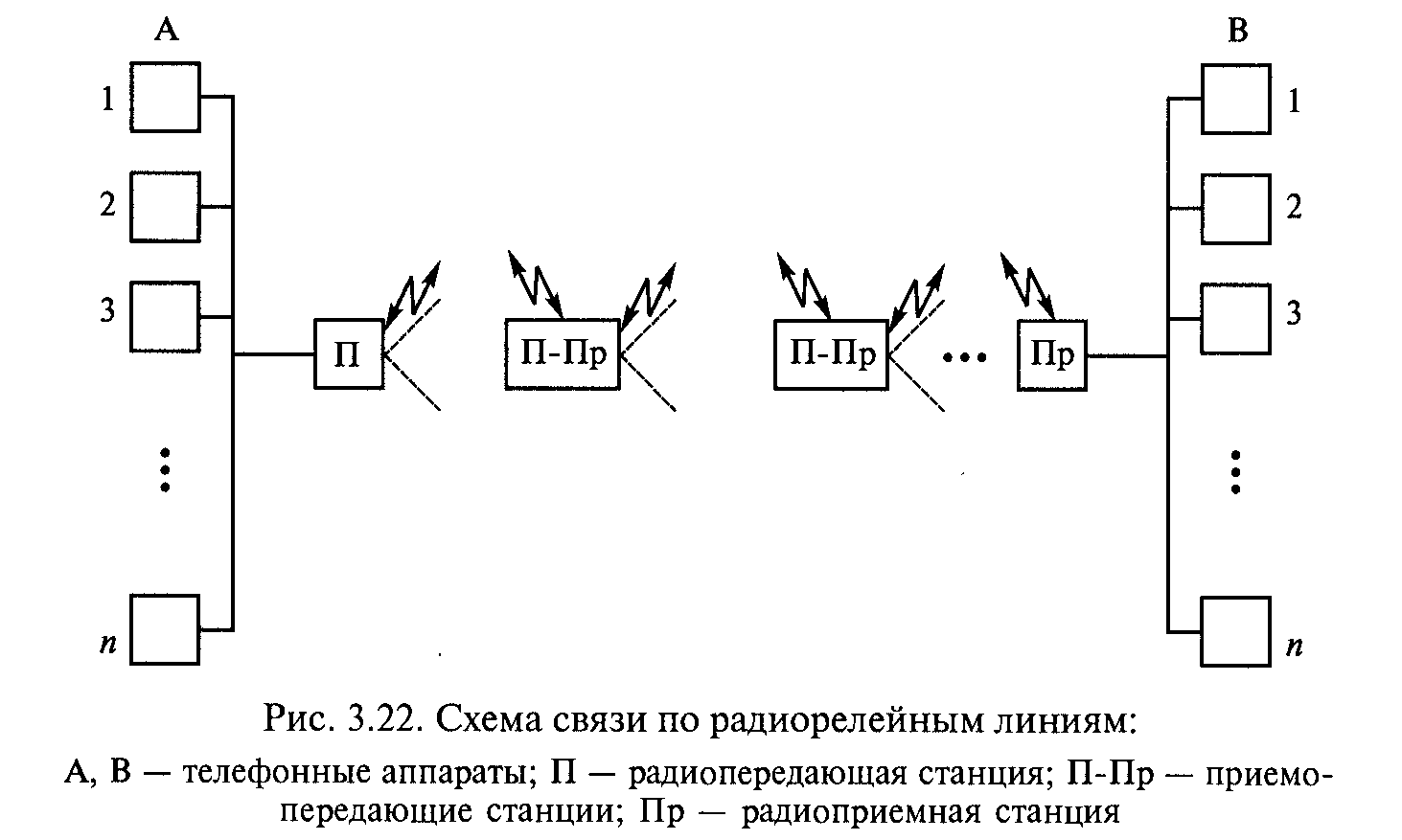

20.Структурная схема организации связи ррл
21. Построение и расчет профиля ррл
Для построения профиля пролета необходимо рассчитать линию условного нулевого уровня. Высоту текущей точки линии условного нулевого уровня находим по формуле из метод. пособия. От найденной линии нулевого уровня необходимо отложить вертикально вверх высотные отметки профиля hi в точках Кi. Полученные точки высот профиля, соединяем ломаной линией.
22.Принцип построения многоствольных ррл
Вся система многоствольной РРЛ организуется таким образом, чтобы все стволы работали независимо один от другого, а с другой стороны были взаимозаменяемы. Такой принцип позволяет обеспечить необходимую верность передачи сообщений в каждом стволе и повышает надежность работы всей линии в целом. В тоже время повышение пропускной способности РРЛ за счет многоствольной работы не приводит к пропорциональному росту стоимости линии, так как многие высоконадежные компоненты линии (антенны, станционные сооружения, опоры для подвеса антенн, источники электроснабжения и тому подобное) являются общими для всех стволов.
23.Расчет качественных показателей ррл
Нужно рассчитать ожидаемую величину процента времени, в течении которого не выполняется норма на устойчивость связи на всей ЦРРЛ по формуле:
,
где n – число пролетов на линии;
.
Полученное
значение
необходимо сравнить с нормируемым
значением
;
должно выполняться условие
.
Если полученное значение меньше , следовательно, норма на устойчивость связи выполняется.
24. Расчёт устойчивости связи ррл
В
начале рассчитываем коэффициент
полезного действия
,
далее
|
Расчет минимально допустимого множителя ослабления |
Расчет замираний из-за экранирующего действия препятствия на пролете РРЛ |
Расчет замираний из-за неоднородностей тропосферы на пролете |
Расчет замираний на пролете из-за дождя |
(В ПРИМЕР КУРСОВУЮ РАБОТУ МОЖНО ПРИВЕСТИ)
25.Типы орбит связных исз
Экваториальные орбиты Экваториальная орбита - крайний случай орбиты, когда наклонение "i" = 0° В этом случае прецессия и поворот орбиты будут максимальны - до 10°/сутки и до 20°/сутки Полярные орбиты Полярная орбита - второй крайний случай орбиты, когда наклонение "i" = 90° (см. рис. 5). В этом случае прецессия орбиты отсутствует, а поворот орбиты происходит в сторону, обратную относительно вращения ИСЗ, и не превышает 5°/сутки Солнечно-синхронные орбиты Солнечно-синхронная орбита (ССО) - особый вид орбиты, часто используемый спутникам, которые производят съёмку поверхности Земли. Представляет собой орбиту с такими параметрами, что спутник проходит над любой точкой земной поверхности приблизительно в одно и то же местное солнечное время Просмотреть все изображения
|
|
|
26.Основные параметры спутниковых систем связи и телерадиовещания.
Частотный диапазон, ГГц
Мощность передатчика ИСЗ, Вт
Уровень полезного сигнала в точке приема сигнала от ИСЗ у поверхности земли, дБ Вт/м²
Ширина радиоканала, МГц
Девиация несущей частоты, МГц
Наличие сигнала дисперсии**
Приемная антенна наземной станции
