14. Функциональная схема оборудования орс цррл, назначение элементов
Непосредственно ОРС содержит оконечное оборудование, содержащее модулятор 26, передатчик СВЧ колебаний 27, антенно-фидерный тракт 28, приемник СВЧ колебаний 29, демодулятор 25.
Оконечное оборудование цифрового ствола 11 является устройством сопряжения, так как оно служит для согласования ЦСП с приемопередающим радиорелейным оборудованием. Рассмотрим назначение элементов оконечного оборудования 11. Передающая часть содержит регенераторы 12, 16, преобразователи кодов 13, 17, скремблеры 14, 18 и суммирующее устройство 15. В состав приемной части оконечного оборудования входят дескремблеры 21, 24, преобразователи кода 20, 23 и регенераторы 19, 22.
15. функциональная схема модема радиомодуля ЦРРл
16.Функциональная схема микроволнового блока РРЛ
17.Структурная схема одноствольного ретранслятора РРЛ

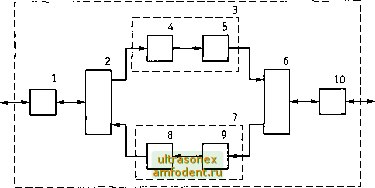

1, 10 – антенны; 2,6 – фидерные тракты; 3,7 – приемопередатчики; 4,9 – приемники; 5,8 – передатчики.
18.схема распределении я частот в РРЛ
Под частотным планом системы РРЛ связи понимают распределение частот приема и передачи между стволами системы, а также распределение частот гетеродинов, т.е. распределение частот передачи и приема на одном стволе. Так как особенностью построения аппаратуры РРЛ связи является то, что на ПС приемные и передающие антенны одного направления связи практически расположены рядом, то возникающие в этом случае взаимосвязи между антеннами не позволяют использовать одни и те же рабочие частоты при приеме и передачи сигналов в данном направлении. Поэтому на ПС возникает необходимость в изменении рабочих частот приема и передачи как при организации односторонней, так и двусторонней связи. Изменение частот производится на каждой станции в соответствии с принятой схемой построения аппаратуры. Следовательно, ПС выполняет две функции: Усиление сигнала; Преобразование частоты СВЧ сигнала с целью устранения возможной связи между передатчиком и приемником данной станции. Существуют два плана распределения частот в РРЛ прямой видимости, для ствола: двухчастотный план; четырехчастотный план; При двухчастотном плане на радиолинии используются две частоты
19.Особенности построения трасс ррл

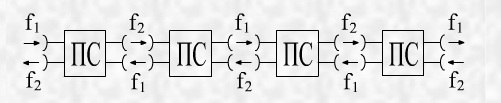

Рассмотрим основные особенности построения РРЛС РРЛС состоит из нескольких приемопередающих станций (ПС), каждая их которых принимает сигналы от одной соседней станции и передает их другой соседней Между антеннами этих станций имеется прямая видимость. Прием и передача осуществляется в обоих противоположных направлениях. Поэтому каждая станция содержит в общем случае две направленные антенны, два приемника и два передатчика. Чтобы иметь возможность одновременно и принимать и передавать сигналы, не мешая этому процессу, в каждой станции прием от обеих соседних станций осуществляется на одной частоте (например, f1), а передача в обе стороны - на другой частоте (f2). Сигналы, принятые на частоте f1, усиливаются и преобразуются на частоту f2, а затем излучаются.
