10. Функциональная схема передатчика радиоствола ррл, назначение элементов

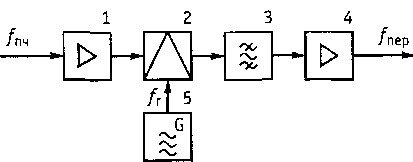

Передатчик радиоствола состоит из преобразователя частоты, в который входит мощный усилитель промежуточной частоты 1, смеситель 2 и гетеродин передатчика 5, ПФ сверхвьюокой частоты 3 и усилитель сигнала СВЧ 4. Модулированный сигнал промежуточной частоты после усиления смешивается в смесителе с высокостабильным колебанием гетеродина f,. На выходе смесителя в ПФ выделяется сигнал с частотой передачи f p
11. ВИДЫ МОДУЛЯЦИИ В РРС • Модуляцию в цифровых РРЛ называют манипуляцией. • Двоичные некогерентные АМ (амплитудная) и ЧМ (частотная) применяют в РРЛ с малой пропускной способностью. • Двоичная ОФМ (относительная фазовая) в РРЛ средней пропускной способности • ОФМ применяется, чтобы исключить неопределённость фазы принятой несущей (приём в негативе). • В РРС с высокой пропускной способностью используется ОФМ-4 и АФМ-16 (КАМ-16). • Используется и CDMA, система с кодовым разделением каналов.
12. Функциональная схема приемника радиоствола РРЛ, назначение элементов

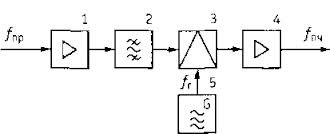

Приемник радиоствола (рис. 11.7) состоит из малошумящего усилителя сигнала СВЧ 1, ПФ 2, преобразователя частоты, в который входят смеситель 3 и гетеродин приемника 5, и усилителя сигнала промежуточной частоты. Сигнал промежуточной частоты образуется смешиванием сигнала с частотой f p с высокостабильным колебанием f,.
13. Структурная схема типового тракта пч ррл, назначение элементов

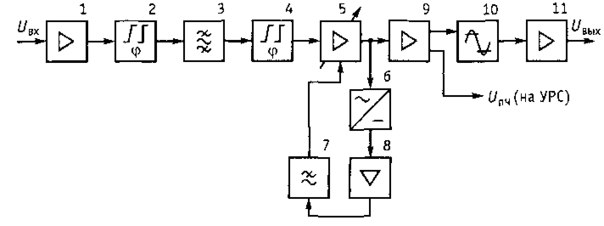

Модулированный сигнал промежуточной частоты от смесителя приемника поступает на вход предварительного усилителя 1, далее сигнал обрабатывается ПФ 3 и корректором группового времени запаздывания 2. Корректор 4 служит только для коррекции искажений группового времени запаздывания, вносимых ПФ. В главном усилителе 5 осуществляются основное усиление сигнала в приемнике и АРУ, для чего часть сигнала с выхода усилителя 5 ответвляется на амплитудный детектор 6, а затем на усилитель постоянного тока 8 с ФНЧ 7. Последние устройства действуют как интегратор и формируют напряжение регулировки усиления главного усилителя. Таким образом, уровень сигнала промежуточной частоты на выходе главного усилителя поддерживается постоянным в достаточно большом диапазоне изменений уровня принимаемого сигнала (в приемниках магистральных РРЛ достигает 46-50 дБ). Оконечный усилитель 9 имеет два выхода, один из которых используется для подачи сигнала на вход передатчика (ретрансляция сигнала на ПРС), второй - для выделения сигнала промежуточной частоты на УРС. Усилитель-ограничитель 10 обычно устанавливается в РРЛ с частотным уплотнением и ЧМ, он подавляет паразитную AM. Мощный усилитель 11 обеспечивает на входе смесителя передатчика необходимый уровень сигнала промежуточной частоты.
Особенности трактов промежуточной частоты цифровых РРЛ заключаются в разных требованиях к полосам пропускания и точной коррекции частотных характеристик тракта, а также в повышенном требовании к линейности амплитудной характеристики активных элементов этого тракта.
