46 Архитектура подсистемы базовых станций gsm, назначение элементов

GSM — глобальный стандарт цифровой мобильной сотовой связи, с разделением каналов по времени (TDMA) и частоте (FDMA). Состоит из собственно базовых станций и контроллеров базовых станций. Область, накрываемая сетью GSM, разбита на соты шестиугольной формы. Диаметр каждой шестиугольной ячейки может быть разным — от 400 м до 50 км.

Базовая станция (BTS) обеспечивает приём/передачу сигнала между MS и контроллером базовых станций. BTS является автономной и строится по модульному принципу. Направленные антенны базовых станций могут располагаться на вышках, крышах зданий и т. д.

Контроллер базовых станций (BSC) контролирует соединения между BTS и подсистемой коммутации. В его полномочия также входит управление очерёдностью соединений, скоростью передачи данных, распределение радиоканалов, сбор статистики, контроль различных радиоизмерений, назначение и управление процедурой Handover.

47 Архитектура подсистемы коммутации gsm назначение элементов

Подсистема коммутации

NSS состоит из нижеследующих компонентов.

Центр коммутации- контролирует определённую географическую зону с расположенными на ней BTS и BSC.

Домашний регистр местоположения- Содержит базу данных абонентов, приписанных к нему. Здесь содержится информация о предоставляемых данному абоненту услугах, информация о состоянии каждого абонента, необходимая в случае его вызова

Гостевой регистр местоположения - обеспечивает мониторинг передвижения MS из одной зоны в другую и содержит базу данных о перемещающихся абонентах, находящихся в данный момент в этой зоне, в том числе абонентах других систем GSM — так называемых роумерах.

Регистр идентификации оборудования- Содержит базу данных, необходимую для установления подлинности MS по IMEI (International Mobile Equipment Identity). Формирует три списка: белый (допущен к использованию), серый (некоторые проблемы с идентификацией MS) и чёрный (MS, запрещённые к применению).

Центр аутентификации- Здесь производится аутентификация абонента, а точнее — SIM (Subscriber Identity Module). Доступ к сети разрешается только после прохождения SIM процедуры проверки подлинности,

48

49 Виды модуляция применяемых в цифровых ссмс

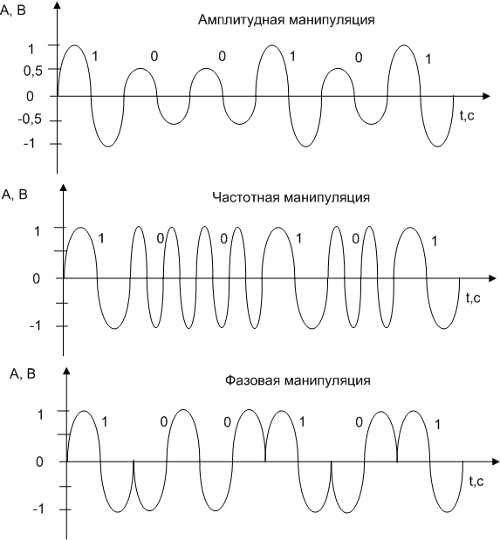

Существует 3 основных вида модуляции сигналов: амплитудная (Amplitude-shift keying (ASK)), частотная (Frequency-shift keying (FSK)) и фазовая (Phase-shift keying (PSK)). Этот набор манипуляций определяется основными характеристиками, которыми обладает любой сигнал.

50. Общая хар-ка стандарта gms

В стандарте GSM используется узкополосный многостанционный доступ с временным разделением каналов (NB ТDМА). В структуре ТDМА кадра содержится 8 временных позиций на каждой из 124 несущих. Для защиты от ошибок в радиоканалах при передаче информационных сообщений применяется блочное и сверточное кодирование с перемежением. Для борьбы с интерференционными замираниями принимаемых сигналов, вызванными многолучевым распространением радиоволн в условиях города, в аппаратуре связи используются эквалайзеры, обеспечивающие выравнивание импульсных сигналов со среднеквадратическим отклонением времени задержки до 16 мкс. В стандарте GSM выбрана гауссовская частотная манипуляция с минимальным частотным сдвигом (GMSK). Обработка речи осуществляется в рамках принятой системы прерывистой передачи речи (DTX), которая обеспечивает включение передатчика только при наличии речевого сигнала и отключение передатчика в паузах и в конце разговора В стандарте GSM достигается высокая степень безопасности передачи сообщений; осуществляется шифрование сообщений по алгоритму шифрования с открытым ключом (RSA). В целом система связи, действующая в стандарте GSM, рассчитана на ее использование в различных сферах. Она предоставляет пользователям широкий диапазон услуг и возможность применять разнообразное оборудование для передачи речевых сообщений и данных, вызывных и аварийных сигналов; подключаться к телефонным сетям общего пользования (PSTN), сетям передачи данных (PDN) и цифровым сетям с интеграцией служб (ISDN). Основные характеристики стандарта GSM Частоты передачи подвижной станциии приема базовой станции, МГц 890-915 Частоты приема подвижной станции и передачи базовой станции, МГц 935-960 Дуплексный разнос частот приема и передачи, МГц 45 Скорость передачи сообщений в радиоканале, кбит/с 270, 833 Скорость преобразования речевого кодека, кбит/с 13 Ширина полосы канала связи, кГц 200 Максимальное количество каналов связи 124 Максимальное количество каналов, организуемых в базовой станции 16-20 Вид модуляции GMSK Индекс модуляции ВТ 0,3

Ширина полосы предмодуляционного гауссовского фильтра, кГц 81,2 Количество скачков по частоте в секунду 217 Временное разнесение в интервалах ТDМА кадра (передача/прием) для подвижной станции 2 Вид речевого кодека RPE/LTP Максимальный радиус соты, км до 35 Схема организации каналов комбинированная TDMA/FDMA

51. управление защитой с ССМС, SIM-карта и её назначение

SIM-карта — идентификационный модуль абонента, применяемый в мобильной связи. SIM-карты применяются в сетях GSM. Другие современные сотовые сети обычно также применяют другие модули идентификации, обычно внешне схожие с SIM и выполняющие аналогичные функции Основная функция SIM-карты — хранение идентификационной информации об аккаунте, что позволяет абоненту легко и быстро менять сотовые аппараты, не меняя при этом свой аккаунт, а просто переставив свою SIM-карту в другой телефон. Для этого SIM-карта включает в себя микропроцессор с ПО и данные с ключами идентификации карты (IMSI, Ki и т. д.), записываемые в карту на этапе её производства, используемые на этапе идентификации карты (и абонента) сетью GSM. Также SIM-карта может хранить дополнительную информацию, например телефонную книжку абонента, списки входящих/исходящих телефонных номеров, текст SMS-сообщений. В современных телефонах, особенно смартфонах, эти данные не записываются на SIM-карту, а хранятся в памяти телефона, поскольку SIM-карта налагает достаточно жёсткие ограничения на формат и объем хранимых на ней данных. SIM-карта содержит микросхему памяти, поддерживающую шифрование. Существуют карты различных стандартов, с различным размером памяти и разной функциональностью. Есть карты, на которые при производстве устанавливаются дополнительные приложения (апплеты), такие как SIM-меню, клиенты телебанка, и т. д.
