Классификация систем радиосвязи

Все системы можно разделить на:

- системы с закрепленными каналами или конвенциональные (невысокая плотность абонентов, ручной выбор каналов);

- локальные (малого радиуса действия, без использования базовых станций);

- диспетчерские на базе симплексной радиостанции;

- диспетчерские на базе ретранслятора;

- многозоновые сложные диспетчерские системы;

- системы c распределенными каналами или транкинговые (высокая плотность абонентов, централизованное управление системой);

- аналоговые (оперативная речевая связь, статусные сообщения);

- цифровые интегрированные системы (оперативная речевая связь, дуплексная беспроводная телефония, все виды передачи данных).

Радиосвязь можно разделить на:

ДВ-, СВ-, КВ- и УКВ- связь без применения ретрансляторов

• Длинные волны (ДВ) — f = 150—450 кГц (λ = 2000—670 м)

• Средние волны (СВ) — f = 500-1600 кГц (λ = 600—190 м)

• Короткие волны (КВ) — f = 3-30 МГц (λ = 100-10 м)

Ультракороткие волны (УКВ) — f = 30-30 000 МГц (λ = 10-0,01)

Спутниковая связь - один из видов радиосвязи, основанный на использовании искусственных спутников земли в качестве ретрансляторов

Радиорелейная связь - радиосвязь по линии, образованной цепочкой приёмо-передающих (ретрансляционных) радиостанций.

Сотовая связь - один из видов мобильной радиосвязи, в основе которого лежит сотовая сеть. Ключевая особенность заключается в том, что общая зона покрытия делится на ячейки (соты), определяющиеся зонами покрытия отдельных базовых станций (БС).

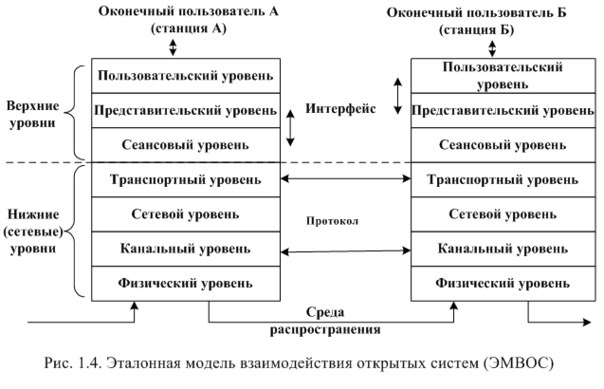

Модель взаимодействия систем радиосвязи

На пользовательском уровне происходят процессы обработки информации, передаваемой системой связи. Устройства представительского уровня преобразуют сообщения из формы представления, удобной пользователю, к форме представления, удобной системе связи, и обратно. На этом уровне происходит сжатие информации. Устройства сеансового уровня отвечают за организацию сеанса связи. На транспортном уровне принимается решение о перемещении данного сообщения к пользователю на уровне выбора необходимых сетей связи. На сетевом уровне решается задача наилучшей доставки сообщения к пользователю в рамках, одной сети связи. Устройства канального уровня обеспечивают защиту передаваемых сообщений от искажений, которые возникают вследствие изменения параметров сигналов в процессе распространения. Устройства физического уровня обеспечивают преобразование передаваемого сообщения, в сигналы и восстановление сообщения по принятому сигналу. Правила, по которым взаимодействуют устройства соседних уровней одной станции, называют интерфейсом. Правила, по которым взаимодействуют устройства одинаковых уровней у различных станций, называют протоколом.

3 Классификация наземных сетей и систем радиосвязи.Сети вч радиосвязи на дв,св,кв.

Различают два основных вида радиосвязи – космическую и наземную. Космическая радиосвязь – это радиосвязь, в которой используется одна или несколько космических радиостанций или один или несколько пассивных спутников, или другие космические объекты. Наземная радиосвязь – радиосвязь, в которой применяют радиостанции, находящиеся на поверхности Земли и в основной части земной атмосферы, исключая космическую радиосвязь и радиоастрономию. Спутниковая радиосвязь – это космическая радиосвязь между земными радиостанциями, осуществляемая путем ретрансляции радиосигналов через один или несколько спутников земли. Как для наземных, так и для спутниковых РСПИ устанавливают принадлежность к той или иной службе связи Классификация может быть проведена и по другим признакам: - по диапазону используемых частот - виду линейного сигнала - виду модуляции несущей - способу разделения каналов и т.д. Кроме того, одним из таких признаков является характер используемого физического процесса в тракте распространения радиоволн. По этому признаку различают радиорелейные системы передачи прямой видимости (распространение радиоволн в тропосфере в пределах прямой видимости); тропосферные радиорелейные системы передачи (дальнее тропосферное распространение радиоволн вследствие их рассеяния и отражения в нижней области тропосферы при взаимном расположении радиорелейных станций за пределами прямой видимости); ионосферные системы передачи на декаметровых волнах (дальнее распространение декаметровых волн за счет отражения от слоев ионосферы); космические системы передачи (прямолинейное распространение радиоволн в космическом пространстве и атмосфере Земли); ионосферные системы передачи на метровых волнах

4,Структура магистральной вч радиосвязи

ВЧ-связь (высокочастотная связь) — комплекс оборудования связи, использующего в качестве среды передачи провода и кабели высоковольтных линий электропередачи.

Используется для организации связи на больших расстояниях, а также мобильными подразделениями специального на значения, участвующими в крупномасштабных антитеррористических операциях.

с у-сетевой узел

5 Особенности и структура зоновой вч радиосвязи

Зоновая сеть организуется в пределах одной-двух областей (или республик, краев). Она подразделяется на внутризоновую и местную. Внутризоновая  связь соединяет областной (республиканский, краевой) центр с районами. Местная связь включает   сельскую связь (райцентр с колхозами, совхозами и рабочими поселками)   и  городскую связь.

6 Классификация ррл прямой видимости

Радиорелейные линии передачи прямой видимости - линии передачи, обеспечивающие передачу сигналов электросвязи в открытом пространстве между наземными станциями, расположенными на трассе РРЛ одна относительно другой на расстоянии прямой видимости между антеннами этих станций.

Радиорелейные линии передачи в зависимости от вида первичной сети ВСС, к которой они принадлежат, подразделяются на магистральные и внутризоновые. Магистральная радиорелейная линия передачи, соединяющая две или более внутризоновые первичные сети ВСС. Внутризоновая - радиорелейная линия передачи, соединяющая две или более местные первичные сети зоны или области.

КЛАССИФИКАЦИЯ РРЛ • Два типа РРЛ: прямой видимости и тропосферные. • По назначению: междугородние магистральные, внутризоновые, местные РРЛ. • По диапазону частот: выделены полосы частот в области 2, 4, 6, 8, 11 и 13 ГГц. Ведутся исследования по созданию РРЛ на частотах 18 ГГц и выше. Но на ВЧ сигнал сильно ослабляется в осадках. • По способу уплотнения и виду модуляции: с ЧРК, с ВРК и аналоговой модуляцией импульсов, цифровые РРЛ. • По пропускной способности: РРЛ большой ёмкости- (более 100 Мбит/с), средней ёмкости для зоновойсвязи-60…300 к.(10-100 Мбит/с), малой ёмкости для местной и ведомственной связи. Используют несколько стволов для увеличения пропускной способности.
