3.2 План локализации и ликвидации аварии.
Запах газа на улице в результате почвенной коррозии.
1 Последовательность проведения работ по локализации и ликвидации аварии.
2. Проведение инструктажа заявителя по принятию мер безопасности до прибытия аварийной бригады.
3. Регистрация аварийной заявки и выписка заявки аварий бригаде.
4. Подготовка необходимой документации и проведение краткого инструктажа бригады по производству газоопасных работ при ликвидации аварии.
5. Расстановка предупредительных знаков в местах подходов к загазованной зоне и охрана зоны с целью недопущения открытого огня.
6. Осмотр трасс подземных газопроводов, находящихся в загазованной зоне.
7. Проверка на загазованность газоанализатором помещений, колодцев, подвалов и других сооружений, расположенных в радиусе 50 м от загазованной зоны.
8. Поиск места утечки газа с помощью внешнего и бурового осмотра или газоискателя на поврежденном участке газопровода.
9. Устранение утечки и восстановление подачи газа.
2. Действия мастера.
1. Получает от диспетчера заявку, документацию, планшет, схему сварных стыков, исполнительные чертежи и указания о порядке отключения аварийного участка газопровода (объекта) от действующих газовых сетей.
2. Проверяет исправность газоанализатора и средств защиты.
3. В течение 5 мин выезжает с бригадой к месту аварии. Дает бригаде инструктаж по производству газоопасных работ, знакомит ее с планшетом и порядком отключения аварийного объекта.
По прибытии на место:
4. Оценивает обстановку, докладывает диспетчеру о предполагаемом месте повреждения участка газопровода.
5. Организует расстановку предупредительных знаков в местах подходов к загазованной зоне и ее охрану.
6. Организует осмотр трасс подземных газопроводов, находящихся в загазованной зоне (состояние растительного покрова, снега, воды и т.п.).
7. Организует осмотр с постоянной проверкой на загазованность газоанализатором подвалов, колодцев и других сооружений в радиусе 50 м от места обнаружения утечки газа.
8. Сообщает диспетчеру о результатах проверки на загазованность.
9. При необходимости принимает решение через диспетчера о вызове представителей организаций, эксплуатирующих подземные коммуникации, для уточнения мест их расположения и принятия мер безопасности.
10. При необходимости организует поиск места утечки газа (поврежденного участка газопровода).
11. С разрешения диспетчера руководит отключением поврежденного участка газопровода (снижением давления газа) и устраняет утечку газа.
12. Составляет технический акт на ликвидацию аварии и заявку в соответствующую службу на производство аварийно-восстановительных работ.

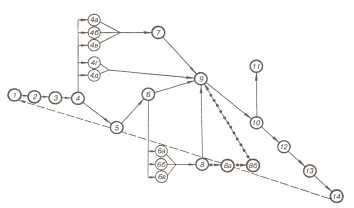

Сетевая модель работ по ликвидации аварии «Утечка газа из подземного газопровода в результате почвенной коррозии»
1—2 — поступление заявки; 2—3 — инструктаж заявителя; 3—4 — выезд на место аварии, изучение ситуационного плана на планшете; 4а—4д — оповещение и вызов представителей владельцев смежных коммуникаций и сообщение об аварии руководству управления и Госгортехнадзору; 4—5 — прибытие на место аварии, оценка обстановки и принятие решений по ликвидации аварии; 5—6 — определение зоны загазованности и естественная вентиляция колодцев; 6а—6в — вызов необходимых механизмов и исполнительной документации; 7—9 — уточнение с прибывшими представителями расположения смежных коммуникаций; 6—9 — проверка на загазованность всех смежных коммуникаций, изучение исполнительной документации; 8—9 — установка механизмов (воздуходувок, компрессоров, электростанций и др.), принудительная вентиляция колодцев и контроль загазованности: 8—8а — отключение от системы газоснабжения ближайшего участка газопровода; 8а—86 — принудительная вентиляция сооружений; 86—9 — окончательный контроль за наличием газа в коммуникациях (работы 8—8а—86—9 выполняются в том случае, если принудительная вентиляция подземных сооружений не дает положительного результата); 9—10 — определение наиболее вероятных мест проникновения газа в подземные коммуникации; 10—11—вызов ремонтной бригады (при необходимости); 10—12 — бурение с целью определения места утечки газа; 12—13 — рытье котлована и ликвидация утечки газа; 13—14 — изоляция места ремонта и засыпка котлована; 14—1 — доклад о ликвидации аварии и возвращение в службу
Список используемых источников
СНиП 42-01-2002 «Газораспределительные системы»
ГОСТ 9.602-89 ЕСЗКС «Подземные сооружения, общи требования защиты от коррозии»
ОСТ 153-39,3-051-2003 «Правила технической эксплуатации газораспределительных систем»
ЕНиР сб.2 «Земляные работы»
Справочник строителя «Строительство городских систем газоснабжения». А.П.Шальнов г. 1976.
Сборник нормативных документов для работников строительных и эксплуатационных организаций, газового хозяйства. Защита подземных трубопроводов от коррозии» Издательство недр,1991г.
«Техника для строительства, коммунальных, землеройных работ». Михеевский ремонтно-механический завод 2001 г.
А.Т.Яковлев, А.А. Блоштэйн «Организация строительства городских газовых сетей и устройств».
О.Н. Мельников. В.Т. Ежов, А.А Блоштэйн. « Справочник монтажника сетей теплогазоснабжения». 1973 г.
