2.4. Выбор механизмов для производства строительно-монтажных работ.
Для сварки поворотных и неповоротных стыков выбираем сварочный агрегат однопостовой. (Л-10)
ХАРАКТЕРИСТИКА СВАРОЧНОГО АГРЕГАТА
1. Марка агрегата: АДС – 450
2. Мощность двигателя: 39 кВт(53л.с)
3. Тип двигателя: Д – 144
4. Тип генератора: ГД – 4004, 4002
5. Номинальный сварочный тока: 450 А
6. Масса агрегата: на раме 790 кг
на шасси 960 кг
Для пневматических испытаний газопровода, выбираем передвижную компрессорную станцию.
ХАРАКТЕРИСТИКА КОМПРЕССОРНОЙ СТАНЦИИ
1. Марка станции: ПКС – 3.5
2. Рабочее давление сжатого воздуха: 686 кПа
3. Производительность по всасываемому воздуху: 3.5 м3 /мин
4. Двигатель:
а) марка АО - 2 - 74 - 4
б) мощность 30 кВт
5. Масса 1.14 тонны
Для трамбования грунта применяем короткие пневматические трамбовки (Л – 8)
ХАРАКТЕРИСТИКА ТРАМБОВКИ
1. Тип трамбовки. И – 157
2. Толщина уплотняемого слоя 15 – 20 см
3. Производительность 3-4 м3 /мин
4. Расход воздуха 2м3 /мин
5. Рабочее давление 0.6 МПа
6. Вес 41 кг
Для укладки секций, одиночных труб, монтажа запорной арматуры, конденсато-сборников, выбираем стреловые автомобильные краны. (Л-6)
Краны выбираются по грузоподъемности с учетом максимального радиуса действия крюка.
При определении грузоподъемности автокрана, вес плети равномерно распределяют на два монтажных крана.
Вес плети составит:
Р=m*l (2.24)
где, l-длинна плети по монтажной схеме
m- масса одного погонного метра изолированной трубы
Ǿ 159*4,0 – 22,5 кг
Р = 10*22,5+10*22,5+10*22,5+10*17,2=847 кг.
Необходимо учитывать грузоподъемность крана с учетом коэффициента запаса:
(2.25)
где К – коэффициент запаса, равен 6 – 10
Q = 847/2*8 = 3388 кг.(3,388 т.)
Определяем радиус действия крюка:
(2.29)
b1 –не менее 0,5 м
b2 – диаметр трубы с изоляцией
b3 – ширина автокрана
R =0,75/2 + 0.5 + 2,2 + 1 + 0,089+0,018 + 2,41/2 = 5,387 м
Проверяем возможность применения автокрана КС-1562. Максимальный вылет крюка крана 6м.

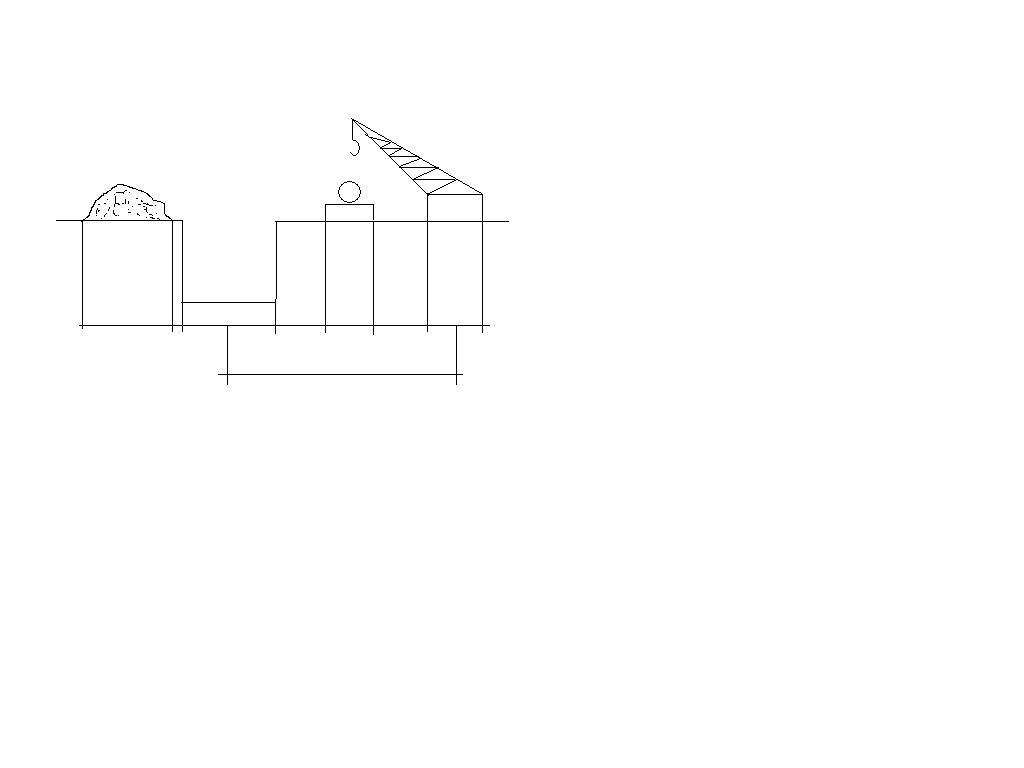

Рисунок 3
ХАРАКТЕРИСТИКА АВТОКРАНА
Грузоподъемность : 4 т
а) на выносных опорах 4 - 1 т
в) без выносных опор 1 – 0,4 т
2. Длинна стрелы :
а) основной 6 м
б) удлиненной 10,6 м
3. Вылет крюка :
а) наименьший 3,5 м
б) наибольший 6 м
4. Базовый автомобиль ГАЗ – 53А
5. Двигатель:
а) марка ГАЗ – 53Ф
б) мощность 84 кВт
6. Габаритные размеры:
а) длинна 8,13 м
б) ширина 2,41 м
в) высота 3,33 м
Технологическая карта врезки под газом – «Тавровое соединение».
Очистка места присоединения от изоляции
Отрезать заглушку присоединяемой трубы
Подогнать и вырезать соединительный патрубок
Вырезать в действующем газопроводе по обе стороны для места врезки окна для заглушки
Удалить вырезанные диски из трубы ввести в отверстие отключающее приспособление
Вырезать в действующем газопроводе отверстие соответствующее диаметру присоединяемой трубы
Установить патрубок и заварить оба стыка
Извлечь из действующего газопровода отключающие устройства, установить на место ранее вырезанные диски и заварить их
Проверить плотность сварных стыков обмыливанием или газоиндикатором
3.ЭКСПЛУАТАЦИОННАЯ
ЧАСТЬ
3.1
Расчет построения графика ППР ВДГО.
Определяем
общий объем работ выполненных в условных
единицах.
ПГ-4 1у.е
ГК-2 у.е.
АГВ-2,5 у.е.
2-х контурный котел – 3 у.е.
напольный котел – 3,5 у.е.
Объем работ по обслуживанию составляют:
V=n*k (3.1)
Где n-количество квартир
К- норма времени в у.е.
Определяем объем работ в у.е. по каждой улице.
V1=23*45*1=1035 у.е.
V2=20*24*(1+2)=1440 у.е.
V3=46*(1+2+3,5)=299у.е.
V4=33*5(1+3)=660 у.е.
V5=26*2(1+2,5)=182у.е.
V6=440*1=440 у.е.
Общий объем работ составит:
Vобщ.=V1+V2+V3+V4+V5+V6 (3.2)
Vобщ.=1035+1440+299+660+182+440=4056 у.е.
Работы производятся в течение месяца августа-22 рабочих дня
Определяем дневной объем работ:
Р=Vобщ./22 (3.3)
Р=4056/22=184,36364 у.е./день
Выбираем состав бригады слесарей, исходя из средне-дневной выработки
слесаря:
Слесарь II р.-13 у.е.
Слесарь III р.-15 у.е.
Слесарь IV р.-17 у.е.
Слесарь V р.-19 у.е.
Состав бригады слесарей:
Слесарь 2 р.-2 чел.
Слесарь 3 р.-3 чел.
Слесарь 4 р.-2 чел.
Слесарь 5 р.-6 чел.
Р.=196,45у.е./день
Определяем количество дней работы бригады по каждой улице.
Т=V/Р (3.4)
Т1=992/200=4,96=5дн
Т2=1728/200=8,64=9дн
Т3=260/200=1,3=1дн
Т4=700/200=3,5=4дн
Т5=252/200=1,26=1дн
Т6=390/200=1,95=2дн
