После стыковки ленту не применять в течение 2 часов; лишь после этого времени можно подвергать ее натяжению.

РАСЧЕТ РАЗМЕРОВ СТЫКОВОГО СОЕДИНЕНИЯ

Выбор направления стыковки

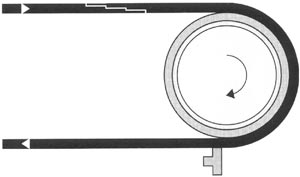

Соединение направлено против хода движения ленты Этот метод рекомендуется в большинстве случаев, потому что стык хорошо работает даже в случае агрессивных скребков.

Соединение направлено по ходу движения ленты Альтернативный метод для сильно натянутых лент с небольшим диаметром барабанов. В случае эксплуатации конвейера в реверсивном режиме направление стыковки выбирается произвольно. nst = количество ступеней = количество прокладок - 1 lz = nst*ls + la lz = общая длина ленты, необходимая для стыковки ls = длина ступени, lv = длина стыковки, la = ширина скоса 0,3 х В

Выбор длины ступеней

Тип ленты (разрывное усилие/количество прокладок)

Длина ступеней ls в мм

Длина стыка lv в мм

Количество ступеней

315/2 400/3 500/3

150 200 200

300 400 400

2 2

630/4

200

600

3

800/4

250

750

3

1000/5

250

1000

4

1250/5 1600/5 2000/5 2500/5 3150/5

250 300 300 350 350

1000 1200 1200 1400 1400

4 4 4 4 4

Выделена лента из ткани ТК-200 на 4 и 5 прокладок. Теоретические нормы расхода материалов.

Артикул

Наименование

Ориентировочный расход

525 2028

Клей цемент SC-2000; 1 кг

750г/м2 - для соединения ткань-ткань 500г/м2 - для соединения резина-резина

525 1043

Отвердитель UT-R 20; 40 г.



532 7025

Стыковочная полоса с CN слоем (100мм х 10 000 мм)

Две длины стыка (с рабочей и нерабочей стороны)

595 9022

Очистительная жидкость; 0,8 л.

0,8 литра на 1 м2

Ориентировочное количество клея ТИП ТОП SC-2000, необходимое для стыковки лент из ткани ТК-200, рассчитанное по теоретическим нормам расхода.

Ширина ленты, мм

Кол-во прокладок

Общая длина стыка, не менее, мм

Ориентировочный расход клея на 1 стык, кг

800

4

750

2,0

1000

5

1000

3,5

1200

5

1000

4,0

1400

5

1000

4,9

1600

5

1000

5,6

ПОДГОТОВКА К СТЫКОВКЕ

Необходимые мероприятия и условия работы по стыковке конвейерной ленты выполняемые заказчиком.

Для ускорения проведения работы и снижении цены,  до начала работ место проведения склейки должно быть оборудовано:

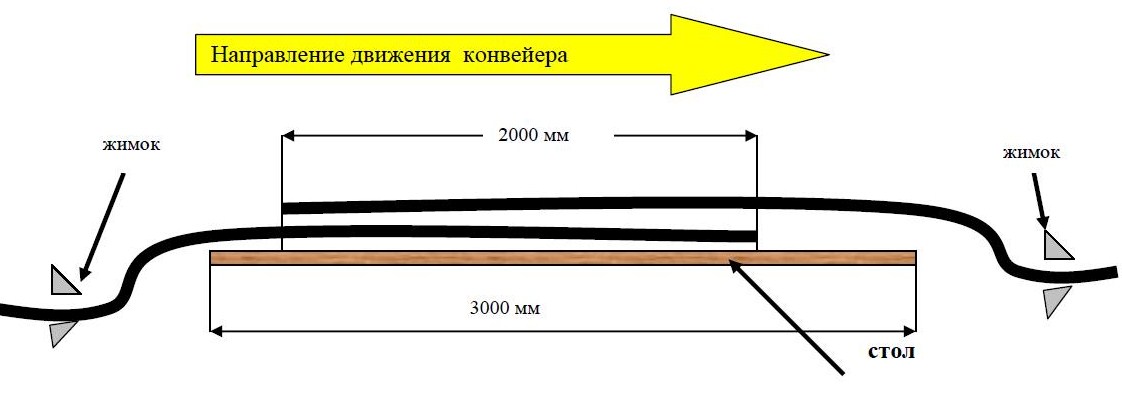

- установлен рабочий стол  площадью мин. 3000х1500 мм. (см. схему) - подано питание 220 V / 50 Hĝ - при плохой видимости проведены дополнительные средства освещения - при температуре ниже +10 °C- предусмотрено отопление места проведения работ - при возможности попадания на место работы осадков или пыли,  предусмотреть способ защиты. - Лента должна быть натянута  и закреплена с двух сторон (см. схему). - Остальное оборудование должно быть обесточено и поставлено на стопорах. - Мешающие роликоопоры демонтированы

  1. При невозможности выполнения данных требований заказчик должен заранее оповестить подрядчика.

  2. Работы по оборудованию места  склейки силами подрядчика оплачиваются отдельно.

  3. Заказчик должен заранее оповестить подрядчика о дате проведения работ.

  4. При срочном выполнении работ, работ в ночное время или выходные дни стоимость проведения работ по К=2

  5. Стоимость  работ может меняться в зависимости от дальности места проведения, количества кордов, задержек по вине заказчика и сложности стыка.
