Пластинчатые конвейеры

Для транспортирования различных насыпных и штучных грузов в горизонтальном и наклонном направлениях применяют пластинчатый конвейер.

Рис. Пластинчатый конвейер: 1 — приводная звездочка; 2 — цепь; 3 — пластина; 4 — каток; 5 — направляющая шина; 5 — станина; 7 — загрузочная воронка; 8 — натяжная звездочка; 9 — натяжное устройство; 10 — разгрузочная воронка; 11 — редуктор; 12 — электродвигатель.

Горизонтальный пластинчатый конвейер (рис.) состоит из двух тяговых пластинчатых цепей 2, к которым крепят металлические пластины 3 настила, снабженные бортами. Цепи с закрепленным на них настилом снабжены ходовыми катками 4, которые перемещаются по продольным направляющим шинам 5. Они опираются на станину 6 и жестко с ней связаны. На концах станины закреплены приводные звездочки 1, соединенные муфтами с редуктором 11 и электродвигателем 12, и натяжные звездочки 5 с винтовым натяжным устройством 9.

Конвейер загружают через воронку 7, а разгружают через концевую звездочку и воронку 10.

Настил выполняет роль грузонесущего элемента. Определяющим в конструктивном исполнении настила является вид груза, подлежащего транспортированию. В зависимости от конструкции настила ходовой части устанавливают следующие типы конвейеров:

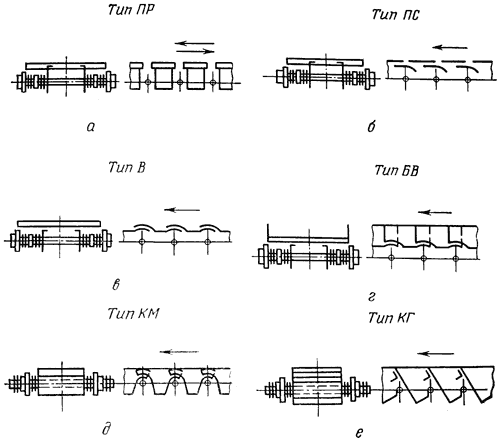

Рис. Основные типы пластинчатых конвейеров: а — плоский разомкнутый; б — плоский сомкнутый; в — безбортовой волнистый; г — бортовой волнистый; д — коробчатый мелкий; е — коробчатый глубокий.

Обозначение типа конвейера	Тип конвейера	Область применения
ПР	Плоский разомкнутый	Для транспортирования штучных грузов
ПС В	Плоский сомкнутый Безбортовои волнистый	Для транспортирования штучных и насыпных (кусковых) грузов
БВ	Бортовой волнистый	Для транспортирования насыпных и штучных грузов
КМ КГ	Коробчатый мелкий Коробчатый глубокий	Для транспортирования насыпных грузов

Конвейеры каждого типа изготовляют в двух исполнениях: с ходовой частью с катками и с ходовой частью без катков; катки (опорные ролики) являются элементом конструкции.

Тяговым элементом пластинчатых конвейеров являются, как правило, две пластинчатые катковые цепи. Катки, служащие ходовыми опорными устройствами для цепи и настила, устанавливают на подшипниках скольжения или качения. Катки могут быть гладкими, с одной или двумя ребордами, в зависимости от типа направляющих шин.

Направляющие шины в зависимости от величины нагрузок изготавливают из уголков, швеллеров, рельс. Конструкция звездочек или блоков определяется видом тягового элемента.

В качестве натяжных устройств в пластинчатых конвейерах используют винтовые или пружинно-винтовые устройства, которые обычно ставят на концевых звездочках. Причем в двухцепных конвейерах одну из концевых звездочек насаживают на вал без шпонки, что обеспечивает ее самоустановку по положению шарниров цепи.

Привод пластинчатого конвейера состоит из звездочек, редуктора и электродвигателя. Приводные звездочки конвейеров имеют 5 - 8 зубьев.

К достоинствам пластинчатых конвейеров относят возможность транспортирования крупнокусковых и горячих грузов, обеспечения большой производительности и значительных расстояний транспортирования по разнообразным трассам, включая крутонаклонные участки (с углом наклона до 60°).

К недостаткам относят большую массу настила, сложность эксплуатации из-за значительного числа шарниров цепей и катков и сравнительную дороговизну тягового элемента с настилом. Основные параметры и размеры конвейеров (ширина настила, высота бортов, скорость ходовой части и номинальная производительность) регламентируются ГОСТ 22281—76.
