56. Для каких целей используется конденсатор на выходе в источниках постоянного тока

56.Для каких целей используется конденсатор на выходе в источниках постоянного тока.

После выпрямителя на выходе источника постоянного тока, получается ток имеющий пульсирующее значение. Для того чтобы сгладить эти пульсации на выходе источника постоянного тока ставится конденсатор, когда ток возрастает конденсатор заряжается, а когда ток начинает уменьшаться, то конденсатор разряжается, и таким образом пульсации существенно уменьшаются.

57. К чему может привести неправильное положение щеток электродвигателя постоянного тока.

57. Неправильное положение щеток эд постоянного тока.

Если щетки сдвинуты с геом. нейтрали (перпенд. Оси гл. полюсов ) то в зависимости от направления смещения изменяется направление продольной составл-ей реакции якоря.

Поперечная сост. реакции якоря искажает осн. магн. поле (от ОВ) но не усиливает его и не ослабляет а продольная реакция в зависимости от того в какую сторону сдвигаются щетки и в каком режиме работает машина может оказывать размагничивающее и подмагничивающее действие на основное поле. Иногда их сдвигают для улучшения коммутации. где

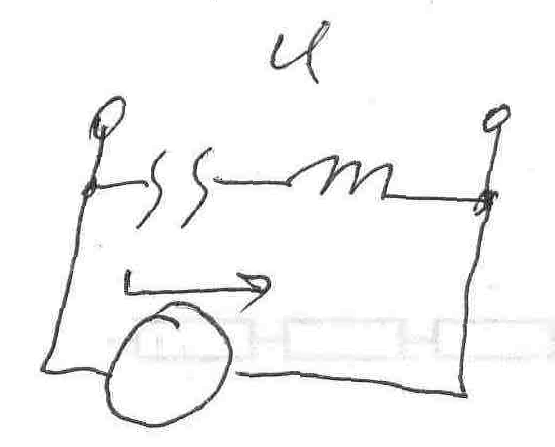

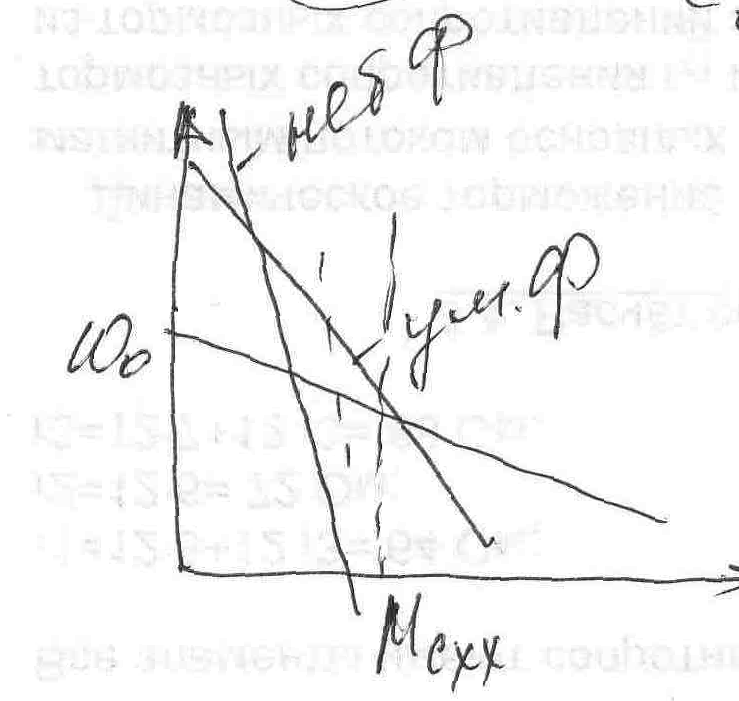

58. Какова неисправность в двигателе постоянного тока, если при его включении с нагрузкой, он стоит и гудит, а на холостом ходу, двигатель идет в разнос?

58. Какова неисправность в двигателе постоянного тока, если при его включении с нагрузкой, он стоит и гудит; а на холостом ходу, двигатель идет в разнос?

Обрыв обмотки возбуждения

58. Определить неисправность асинхронного двигателя с фазным ротором, если он запускается при незамкнутой цепи ротора.

59. Определить неисправность асинхронного двигателя с фазным ротором, если он запускается при незамкнутой цепи ротора.

Межвитковое КЗ в цепи ротора

60. Классификация схем выпрямителей.

60. Классификация схем выпрямителей.

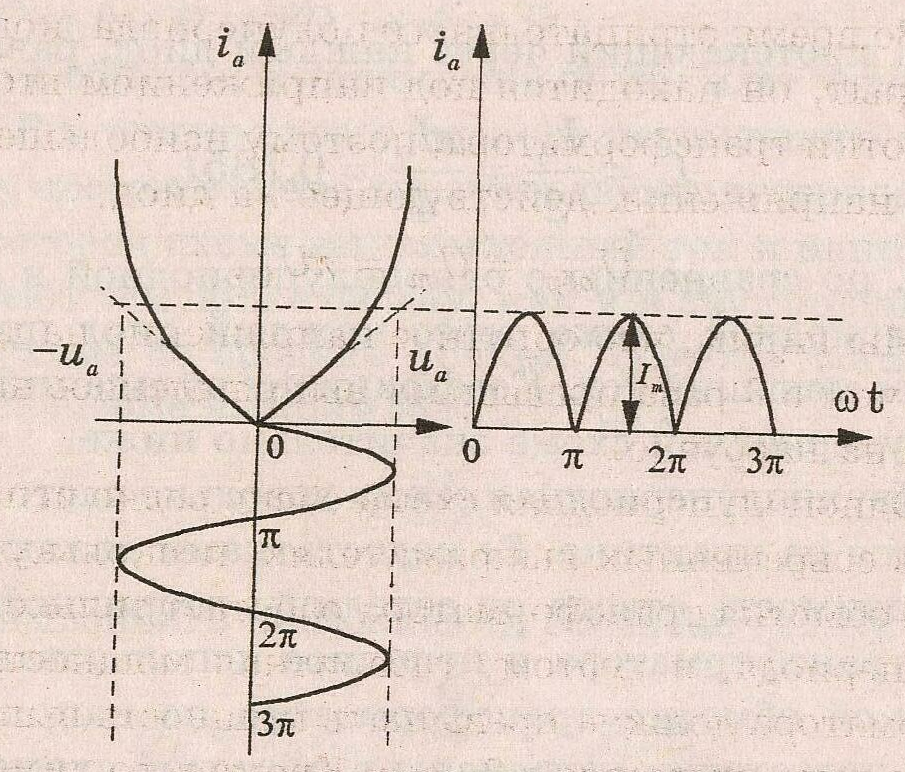

А) Однофазный однополупериодный выпрямитель.

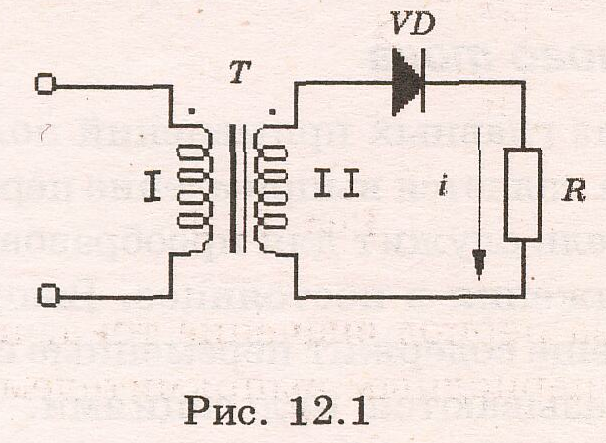

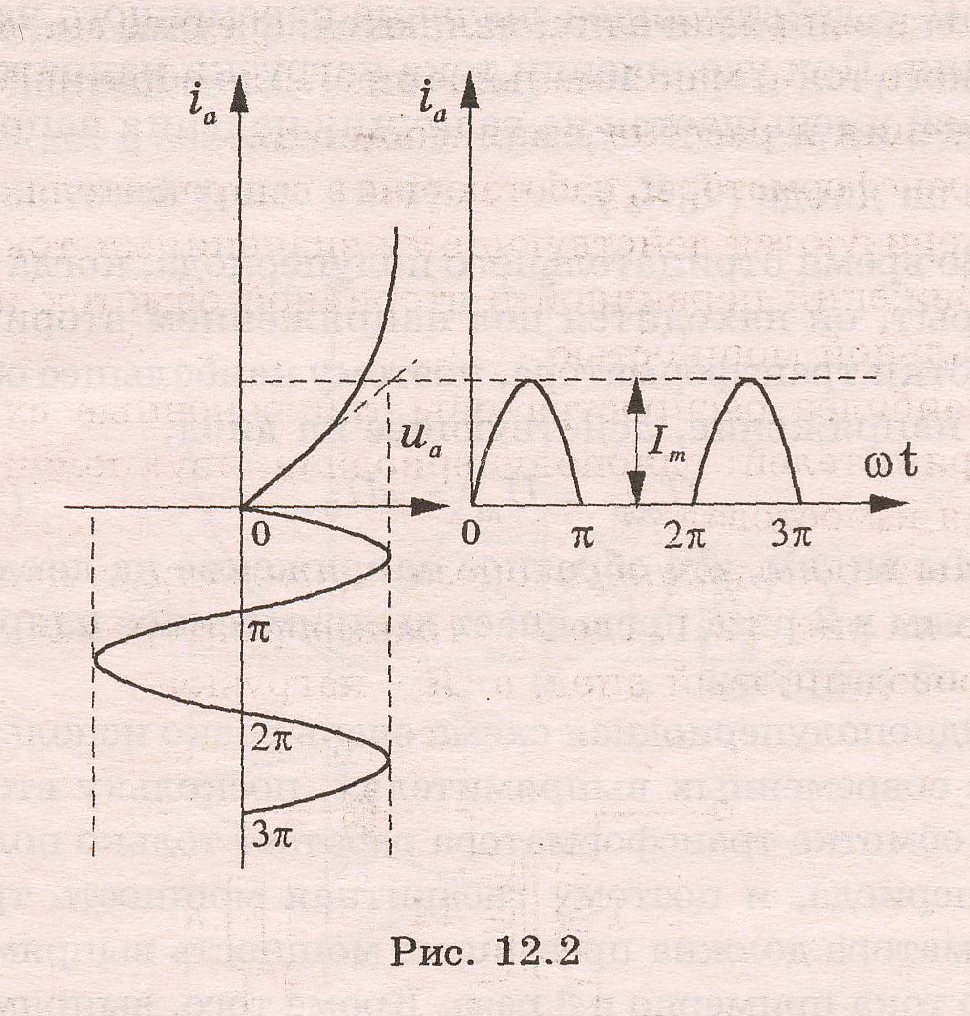

Схема однополупериодного выпрямителя изобра­жена на рис. 12.1, где Т - трансформатор, VD — по­лупроводниковый диод, a R - нагрузка.

Б) Однофазный двухполупериодный выпрямитель с нулевой точкой.

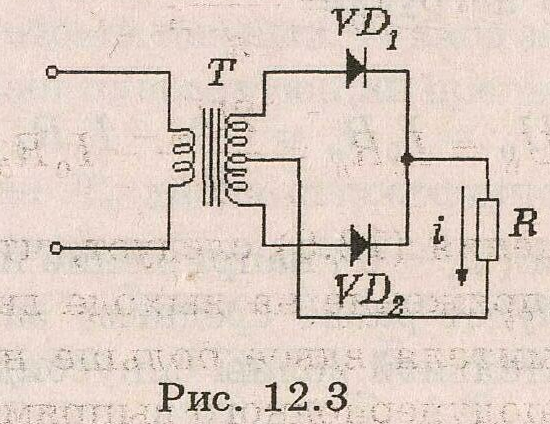

Ha pиc. 12.3 изображена двухполупериодная схема, где Т - трансформатор с отводом от середины вторичной обмотки, VD₁ и VD₂ - полупроводниковые диоды, a R - нагрузка.

В) Однофазный мостовой двухполупериодный выпрямитель.

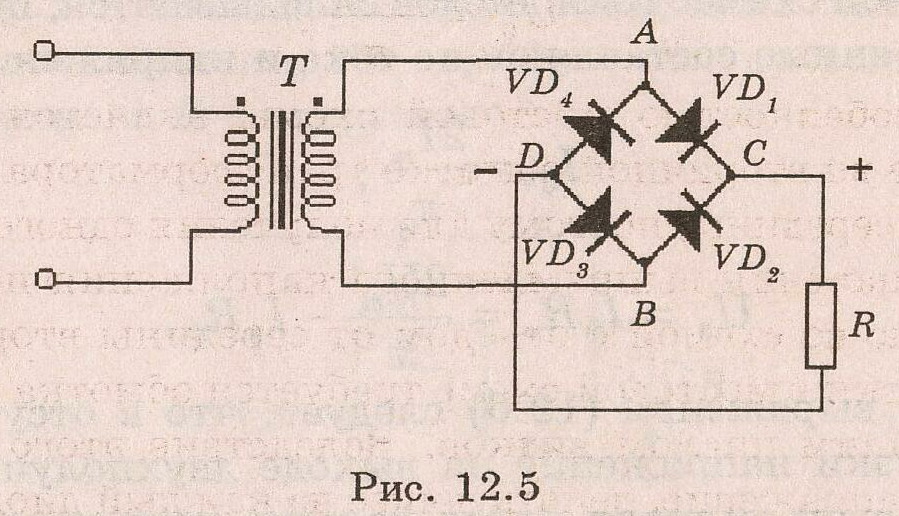

Мостовая схема выпрямления изображена на рис. 12.5 и состоит из трансформатора Т и четырех дио­дов: VD₁ - VD₄.

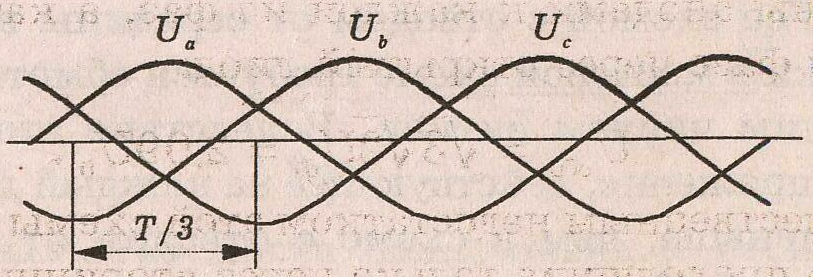

Г) Трёхфаный нулевой выпрямитель.

Рассмотрим теперь трехфазные схемы выпрямления. Простейшая трехфазная схема выпрямления тока с нейтральной точкой изображена на рис. 12.6а.

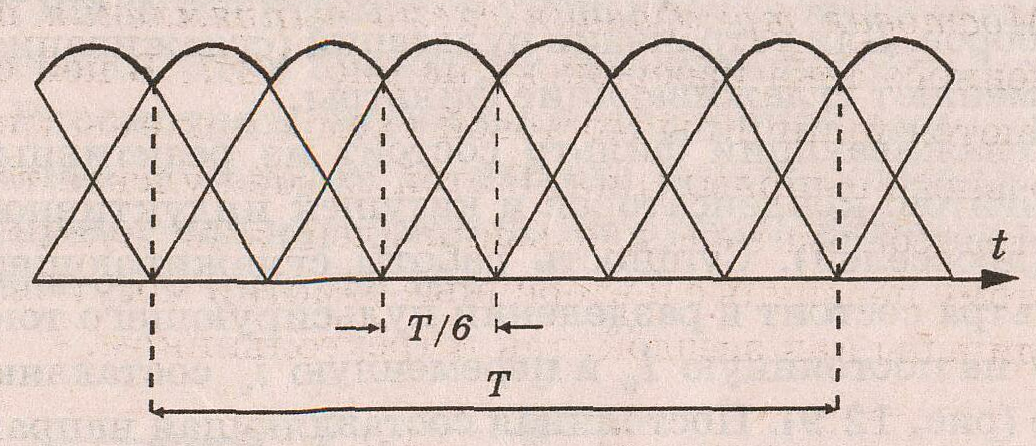

Д) Трёхфаный мостовой выпрямитель

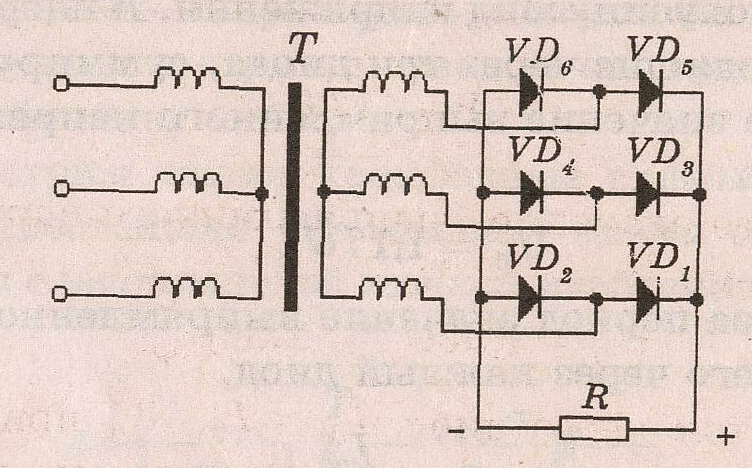

М остовая трехфазная схема выпрямления переменного тока изображена на рис. 12.7. В ней сочетаются принципы мостовой схемы и схемы многофазного выпрямления. В этой схеме нулевая точка трансформатора для выпрямления не нужна и поэтому первичные и вторичные обмотки могут быть соединены как звездой, так и треугольником.
