2. Передачи Новикова и ее модификации

Технический прогресс в любой области машиностроения связан с серьезными исследованиями, статическая и усталостная прочность является главным критерием, определяющим работоспособность машин.

В силу объективных закономерностей на современном этапе наука развивается с опережением техники, предопределяя перспективы научно-технического прогресса, а разработки новой техники должны опережать развитие производства, обусловливая его постоянное техническое совершенствование.

Наряду с непрерывным совершенствованием эвольвентных зубчатых передач продолжаются исследования по изысканию новых видов зацеплений, обеспечивающих повышенную нагрузочную способность передач или получение других технологических и эксплуатационных преимуществ.

Крупным открытием в этой области явилось создание в 1954 году М.Л.Новиковым зубчатых передач нового типа – теоретически с точечным зацеплением. В простейшем случае зубья одного из колес (обычно шестерни) делаются выпуклыми, расположенными вне начальной окружности, т.е. состоящими только из головок, а зубья другого колеса – вогнутыми, лежащими внутри начальной окружности и состоящими лишь из ножек. Таким образом, в передачах М.Л.Новикова и при наружном, и при внутреннем зацеплении обеспечивается контактирование выпуклого и вогнутого профилей.

Геометрические особенности передач с зацеплением Новикова обеспечивают им существенные преимущества по сравнению с эвольвентными передачами.

Вследствие хороших условий смазки передачи Новикова обладают повышенной износостойкостью зубьев и пониженными потерями на трение в зацеплении. Широкого применения в промышленности передачи Новикова, к сожалению, не получили из-за их нетехнологичности, большой трудоемкости при сборке, доводке, приработке.

Эти передачи выполняют только косозубыми (рис. 2.7.). Прямозубыми они быть не могут. При вращении колес точка контакта двух винтовых линий зубьев перемещается от одного торца колес к другому.

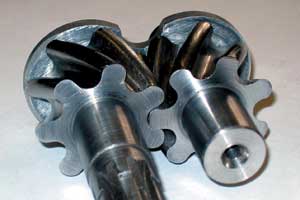

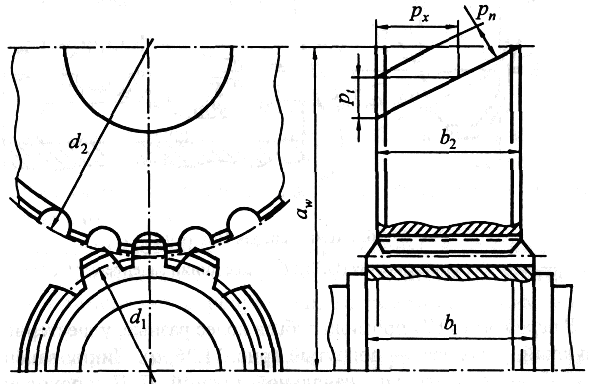

Рис. 2.7. Передача Новикова

Непрерывность зацепления осуществляется вследствие осевого перекрытия зубьев ( рис. 2.8). Поэтому в торцовой плоскости зубья не взаимоогибаемы в отличие от эвольвентного зацепления. Точка контакта не перемещается по высоте профилей зубьев, а перемещается по линии зацепления параллельно полюсной линии . Причем относительное положение профилей в плоскости, проходящей через точку К₀ параллельно торцам, остается неизменным (см. рис.2.9, угол давления α_k).

Рис. 2.8. Цилиндрическая передача с зацеплением Новикова

Под нагрузкой за счет упругой деформации поверхностей зубьев точечный контакт переходит в контакт по площадке, которая движется вдоль линии зуба от одного торца к другому со скоростью качения v_k значительно больше окружной v ( ).

Большой приведенный радиус кривизны при касании выпукло-вогнутых поверхностей и большие скорости качения профилей вдоль зуба способствуют образованию масляной прослойки и повышению нагрузочной способности в 1,3...1,5 раза по сравнению с косозубыми эвольвентными передачами.

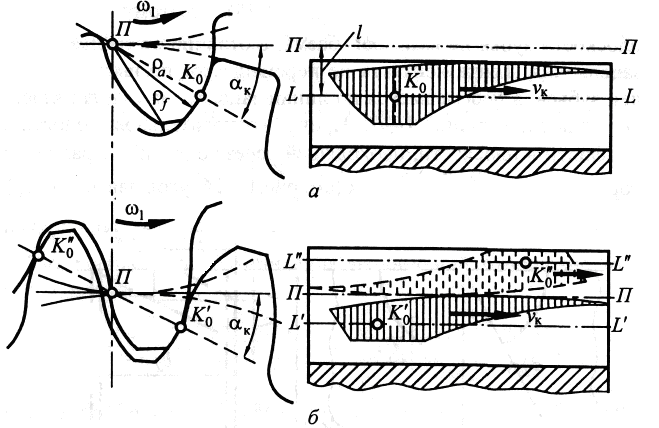

Рис. 2.9. Схемы передач Новикова:

а – одна линия зацепления (ОЛЗ); б – две линии зацепления (ДЛЗ)

Применяют два вида зацеплений: с одной линией зацепления ОЛЗ (рис.2.9 а) и с двумя ДЛЗ (рис. 2.9, б).

В передачах ОЛЗ профили зубьев колес разные, у шестерни — выпуклый, у колеса — вогнутый (рис. 2.8, а).

В передачах ДЛЗ профили зубьев колес одинаковые. Под нагрузкой одновременно образуются две площадки контакта, но на разных зубьях (в точках К'₀ и ). Нагрузка распределяется между двумя площадками и между двумя зубьями, что повышает нагрузочную способность не только по контактным напряжениям, но и по напряжениям изгиба (по сравнению с эвольвентными в 1,5...1,7 раза).

Основное применение в настоящее время получили зацепления с ДЛЗ с исходным контуром в нормальном сечении (см. ГОСТ 15023-76). Высота головки зуба , ножки , угол давления . Он рекомендуется для передач с твердостью материала Н<320НВ, т≤6 мм, 90 м/с.

Для передач с Н>58НRС_Э хорошие результаты показали исходные контуры с пониженной высотой , .

Передачи с зацеплением Новикова чувствительны к изменению межосевого расстояния, которое ведет к уменьшению размеров площадок контакта. Поэтому требуются более жесткие допуски на глубину врезания, межосевое расстояние, более жесткие валы и их опоры.

Указанные недостатки зацепления Новикова устраняются в новой зубчатой передаче Г.П. Гребенюка (патент RU 2057267 C1), содержащей колеса, зубья которых выполнены с головками и межзубовыми впадинами. В поперечном сечении колес радиус кривизны головки зуба равен радиусу кривизны сопрягаемой с ней межзубовой впадины. Колеса выполнены косозубыми. В нормальном сечении зуба профиль последнего представлен эллипсом с радиальным расположением его большой оси, а косинус угла наклона зубьев равен отношению малой оси эллипса к его большой оси (рис. 2.10).

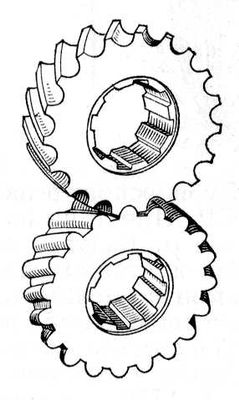

Рис. 2.10. Зубчатая передача с эллиптическим профилем

При этом, сохраняя положительные качества зацепления Новикова, можно достичь практически максимально возможного увеличения пятна контакта зубьев и впадин с той положительной особенностью, что это пятно контакта распределено равномерно по всей высоте соприкасаемых зубьев, так как радиус головки зуба равен радиусу ножки зуба по всей поверхности сопрягаемых колеса и шестерни. Указанное преимущество позволяет значительно повысить контактную выносливость рабочих поверхностей зубьев.

Для устранения возможного заклинивания от нагрева при работе зубчатого зацепления предусмотрена расширенная межзубовая впадина, а также лыска по всей длине вершины головки зуба.

Кроме того, вследствие хороших условий смазки предлагаемая зубчатая передача обладает повышенной износостойкостью зубьев и пониженными потерями на трение в зацеплении.

В предлагаемом эллиптическом зацеплении, благодаря одинаковому радиусу кривизны головки и ножки сопрягаемых зубьев, достигнуто максимально возможное пятно контакта зацепления, равномерно распределенное по высоте зубьев и прерывистое по длине зубьев.

Кроме того, предлагаемое эллиптическое зацепление предположительно более прочно по сравнению с эвольвентным зацеплением при работе зубьев на изгиб, так как соотношение толщины зуба к его высоте для эвольвентного зацепления составляет 0,70, а для эллиптического зацепления – 1,08.

Сравнительные результаты расчетов показали, что новое зацепление при расчетах зубьев на изгиб (расчет изломной прочности) дает почти десятикратное превышение передаваемого крутящего момента по сравнению с эвольвентной зубчатой передачей.

В предлагаемом эллиптическом зацеплении прочностные характеристики зуба увеличены из-за того, что основание зуба (считается опасным сечением для эвольвентного зацепления) расширено по причине большого радиуса ножки зуба, который равен радиусу головки зуба.

Расчеты на контактную прочность нового зубчатого зацепления показывают, что зубья с эллиптическим профилем выдерживают контактную прочность, в 10-12 раз
