Резание материалов

1. Раскрыть содержание понятий: лезвия, поверхностей режущего клина, кромок, радиуса при вершине и округления кромки (на примере прямого проходного резца, выполнить эскиз)

Лезвие – клинообразный элемент режущего инструмента для проникновения в материал заготовки и отделения слоя материала

Клин оформлен следующими поверхностями (на примере прямого проходного токарного резца рис. 1):

передняя поверхность Аγ – поверхность лезвия инструмента, контактирующая в процессе резания со срезаемым слоем и стружкой;

задняя главная поверхность Аα – задняя поверхность лезвия, примыкающая к главной режущей кромке;

задняя вспомогательная поверхность А'α – задняя поверхность лезвия, примыкающая к вспомогательной режущей кромке;

Режущая кромка К – кромка, образуемая пересечением передней и задней поверхностей лезвия:

– главная режущая кромка К – это часть ее, формирующая большую сторону сечения срезаемого слоя;

– вспомогательная режущая кромка К' – часть режущей кромки, формирующая меньшую сторону сечения срезаемого слоя.

Вершина лезвия В – участок режущей кромки в месте пересечения двух задних поверхностей (главной и вспомогательной режущих кромок).

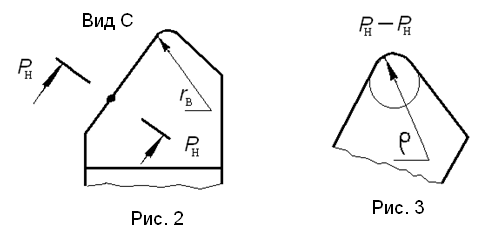

Радиус вершины rв (рис. 2) – это радиус кривизны переходного участка при пересечении кромок в вершине лезвия.

Радиус округления режущей кромки ρ (рис. 3) – радиус кривизны режущей кромки в сечении ее нормальной секущей плоскостью

Перечисленные геометрические элементы универсальны и характеризуют лезвие инструмента для любого вида обработки резанием.

2. Раскрыть содержание понятий и охарактеризовать поверхности на заготовке при резании (на примере прямого проходного резца), а также движений резания: главного и движения подачи (подач и видов подач), касательного и суммарного движения, их скоростей?

В процессе резания различают поверхности на заготовке (рис. 1):

Обрабатываемая поверхность 1 – это поверхность заготовки (рис. 1.6), частично или полностью удаляемая в процессе обработки.

Обработанная поверхность 2 – поверхность, образованная на заготовке в результате обработки.

Поверхность резания R – поверхность, образуемая режущей кромкой в результирующем движении резания.

Для срезания стружки, необходимо заготовке и инструменту или им обоим задать движения, которые различают (рис. 1):

Главное движение резания Dг – прямолинейное поступательное или вращательное движение заготовки или режущего инструмента, происходящее с наибольшей скоростью в процессе резания. Это движение характеризуется скоростью главного движения резания V.

Движение подачи Ds, характеризуемое скоростью движения подачи Vs – прямолинейное поступательное или вращательное движение инструмента или заготовки, скорость которого меньше скорости главного движения резания. Движение предназначено для того, чтобы распространить отделение слоя материала на всю обрабатываемую поверхность.

Подача S – отношение расстояния, пройденного рассматриваемой точкой режущей кромки или заготовки в движении подачи к числу циклов или их долей.

Различают виды подач на: оборот So , зуб Sz, ход Sx, двойной ход S2x .

Касательное движение Dк – прямолинейное поступательное или вращательное движение режущего инструмента, скорость которого меньше скорости главного движения резания и направлена по касательной к режущей кромке. Скорость касательного движения – Vк.

Результирующее движение резания De – суммарное движение режущего инструмента относительно заготовки, включающего Dг, Ds и Dк. Скорость результирующего движения – Ve.
