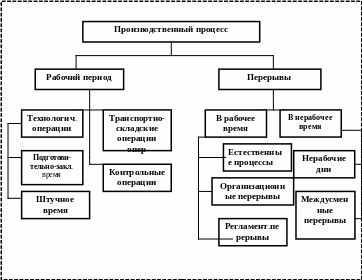

Структура производственного процесса во времени
Рисунок 3 – Структура производственного процесса во времени
Таблица 1 - Классификация производственного процесса
Классификационный признак |
Вид процесса |
1. Согласно роли в процессе изготовления готовой продукции |
- основные процессы: подготовительные (заготовительные) преобразующие (обрабатывающие) заключительные (сборочные) - вспомогательные процессы - обслуживающие процессы - управленческие процессы |
2. По характеру воздействия на предмет труда |
- технологические процессы - естественные процессы |
3. По формам взаимосвязи со смежными процессами |
- аналитические процессы - синтетические процессы - прямые процессы |
4. По степени прерывности различают |
- непрерывные процессы - дискретные (прерывные) процессы |
5. По характеру используемого оборудования |
- замкнутые (аппаратурные) процессы - открытые (локальные) процессы |
6. По уровню механизации |
- ручные процессы - машинно – ручные - машинные процессы - автоматизированные процессы - комплексно-автоматизированные процессы |
Методы расчёта длительности производственного цикла

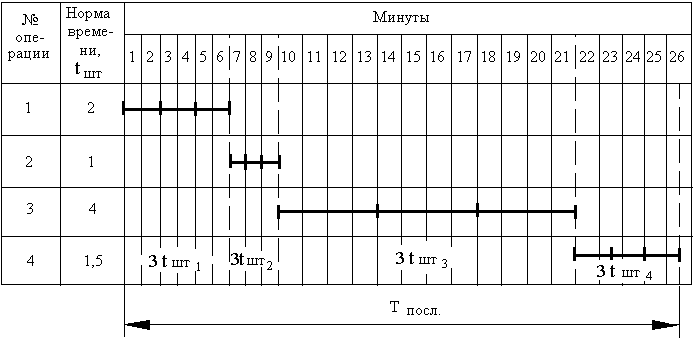

Рисунок 4.- Операционный цикл при последовательном движении партии деталей

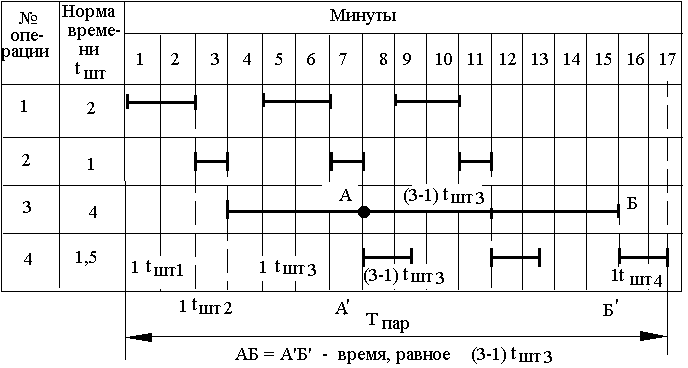

График движения партии деталей при параллельном движении
Рисунок 5 - Операционный цикл при параллельном движении партии деталей

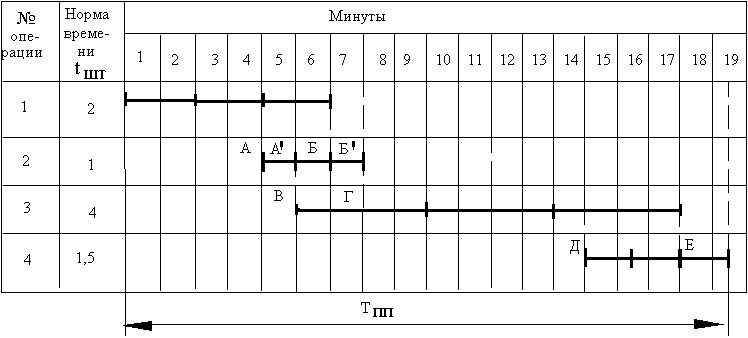

Схема параллельно-последовательного вида движения
Рисунок 6 .- Операционный цикл при параллельно-последовательном движении партии деталей

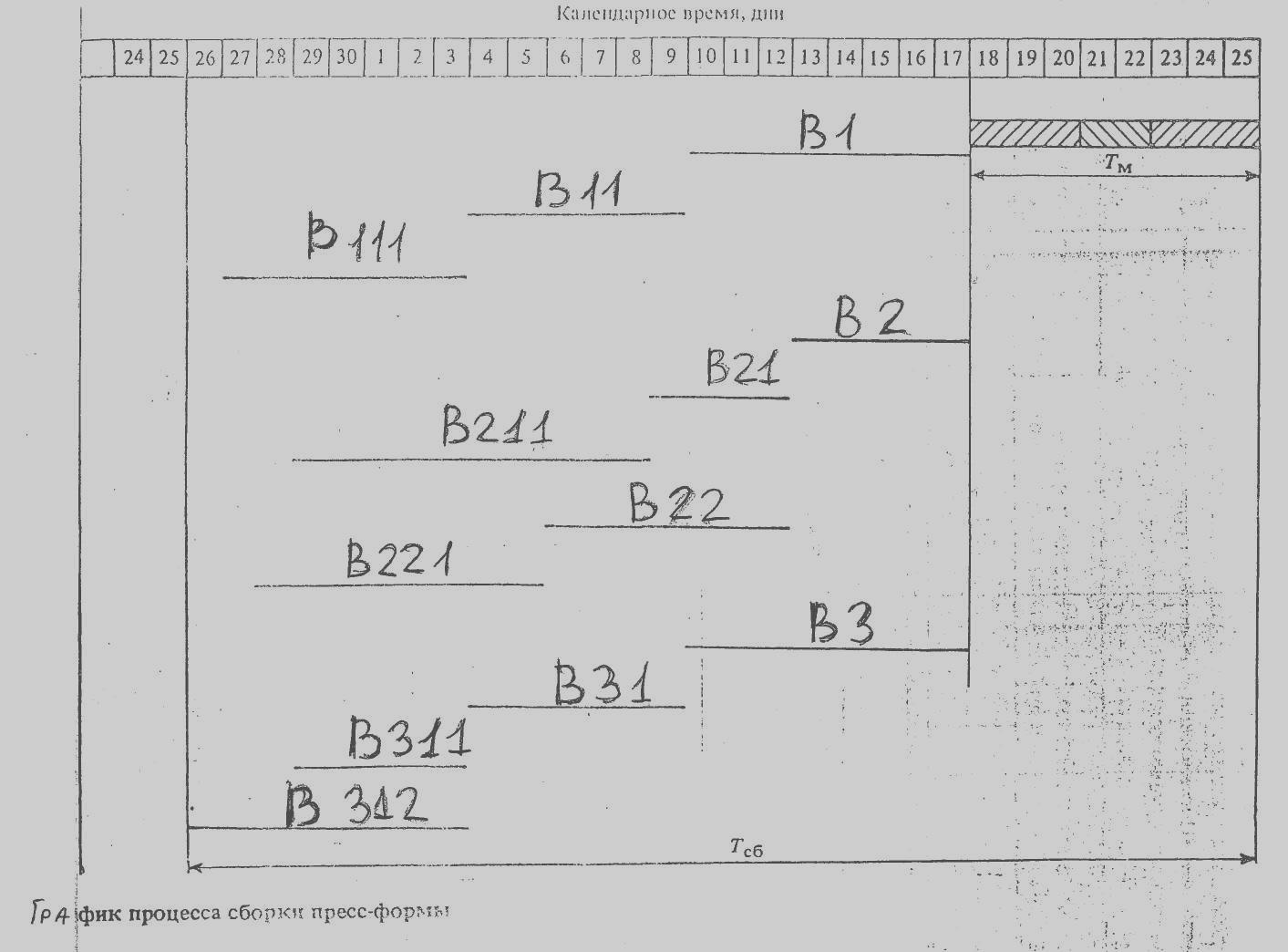

Определение длительности цикла сложного процесса Мини/Пресс – форма (комбинированная схема)
Узел |
Подузел |
Комплект |
Суммарное время сборочных операций, дни. |
Монтаж изделия |
8 |
||
В1 |
|
|
8 |
|
В11 |
|
6 |
|
|
В111 |
7 |
В2 |
|
|
6 |
|
В21 |
|
4 |
|
|
В211 |
8 |
|
В22 |
|
6 |
|
|
В221 |
8 |
В3 |
|
|
8 |
|
В31 |
|
6 |
|
|
В311 |
4 |
|
|
В312 |
8 |

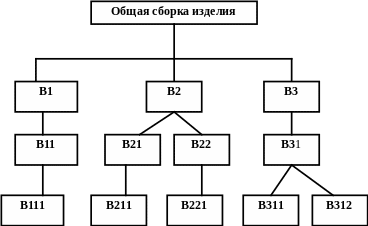

Рисунок 1- Схема сборки пресс-формы
