4. Буровые работы
4.1.Конструкция скважин и технология бурения
В соответствии с техническим заданием предусматривается бурение двух гидрогеологических скважин глубиной 85 м каждая (одна действующая, вторая резервная), обеспечивающих вскрытие, опробование и освоение водоносного нижнеказанского терригенно-карбонатного комплекса в интервале 70-85 м. Проектный геолого-технический разрез скважин и их конструкция представлены на рис. 4.1.
Проектируемые скважины по своему назначению являются гидрогеологическими. Гидрогеологические условия подлежат уточнению в процессе бурения и опробования. Конструкция скважин определяется проектным разрезом, динамическим уровнем, типом выбранного водоподъемного оборудования, глубиной его погружения. Принимая во внимание проектный геологический разрез, рекомендуется проходку первой скважины осуществить колонковым способом с отбором керна и дальнейшим расширением ствола скважины трехшарошечными долотами для установки обсадных труб и фильтровой колонны. Буровая установка - УРБ -3А3. В верхней части разреза (до вскрытия первого от поверхности водоносного горизонта) предусмотреть бурение с глинистым раствором, далее - технической водой.
Первая колонна труб (обсадная) колонна диаметром=325/305 мм устанавливается в интервале от 0 до 10 м.
Вторая (эксплуатационная) колонна диаметром=219/203 мм устанавливается в интервале от 0 до 65,0 м.
Бурение гидрогеологической скважины с отбором керна будет осуществляться в следующей технологической последовательности:
- бурение диаметром 112 мм до глубины 10 м;
- расширение ствола скважины до глубины 10 м диаметром 394 мм;
- крепление ствола скважины до глубины 10 м трубами диаметром 325 мм,
- цементирование колонны труб;
- выстойка скважины для затвердевания цемента,
- разбуривание цементного стакана,
- бурение диаметром 112 мм до кровли водоносного горизонта (65 м),
- проработка скважины перед каротажем,
- проведение ГИС,
- расширение ствола скважины диаметром 245 мм до глубины 65 м,
- крепление ствола скважины до глубины 65 м обсадной колонной диаметром 219 мм,
- цементирование колонны труб,
- выстойка скважины для затвердевания цемента,
- разбуривание цементного стакана,
- бурение диаметром 112 мм до проектной глубины (85 м),
- проработка скважины перед каротажем,
- проведение ГИС,
- расширение ствола скважины диаметром 151 мм до глубины 85 м,
- установка фильтровой колонны диаметром 133 мм «впотай» на 10 м,
- разглинизация стенок скважины (промывка скважины с забоя в течение 1 бр/см),
- оборудование сальника на фильтровой колонне,
- подготовка и ликвидация прокачки и пробной откачки,
- ликвидация опыта и проведение наблюдений за восстановлением уровня.
Бурение второй (резервной) скважины будет производиться без отбора керна в следующей технологической последовательности:
- бурение трехшарошечным долотом диаметром 345 мм до глубины 10 м,
- установка направляющей колонны диаметром 325 мм до глубины 10 м,
- цементирование колонны труб в интервале 0-10 м,
- выстойка скважины для затвердевания цемента,
- разбуривание цементного стакана,
- бурение трехшарошечным долотом диаметром 245 мм до кровли водоносного горизонта (65 м),
- установка эксплуатационной колонны диаметром 219 мм до глубины 65 м,
- цементирование башмака колонны,
- выстойка скважины для затвердевания цемента,
- разбуривание цементного стакана,
- бурение трехшарошечным долотом диаметром 151 мм до проектной глубины (85 м),
- оборудование скважины фильтром «впотай» диаметром 133 мм,
- разглинизация стенок скважины промывкой в течение 1 бр/см,
- оборудование сальника на фильтровой колонне,
- подготовка и проведение прокачки и пробной откачки,
- ликвидация опыта и проведение наблюдений за восстановлением уровня.
Перед вскрытием водоносного пласта в интервале 65-85 м воду в колонне и отстойниках заменяют чистой, а уровень воды у устья скважины должен быть постоянным. Осевая нагрузка на породоразрушающий инструмент уменьшается. При подъеме бурильных труб в скважину доливают воду.

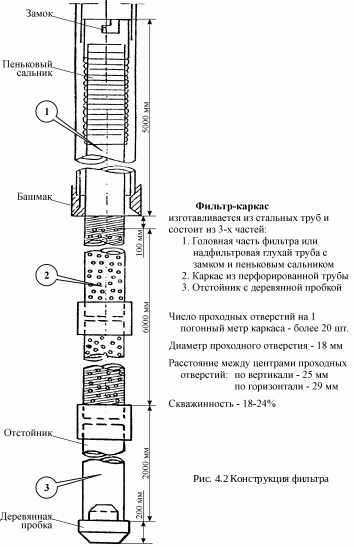

В интервале 60-85 м устанавливается фильтровая колонна диаметром 133 мм. Вверху расположена головная часть фильтра длиной 5 м из глухой трубы диаметром 133 мм, которая предназначена для размещения водоподъемника. Рабочая часть фильтровой колонны соответствует предполагаемым интервалам залегания водовмещающих пород (72-83 м) и составляет 11 м. Трещиноватым известнякам и песчаникам соответствует дырчатый тип фильтра. В основании
фильтровой колонны предусматривается отстойник из глухой трубы длиной 2 м с деревянной пробкой. После установки фильтра в скважину опускаются бурильные трубы так, чтобы коническая резьба ниппеля замка бурильных труб вошла в коническую проточку промывочного переводника (рис.4.2).
