1.4 Используемые единицы
Данные в Таблице 1.1 величины приведены в единицах СИ. Это обычное явление, но поскольку производство часто находится на территории Соединенных Штатов (которые не спешат видеть преимущества единиц СИ), полезно помнить единицы перевода:
1 фунт массы |
= |
0.4536 кг (1000 кг = 1 тонн) |
1 фунт силы |
= |
4.448 Н (Ньютон) |
1 фут |
= |
0.3048 м |
1 навигационная миля |
= |
1.829 км |
1 узел |
= |
1 нм / час = 0.508 м / сек |
Навигационная миля - это расстояние дуги по поверхности земли, соответствующее 1 минуте широты (между Северным и Южным полюсами), при рассмотрении поверхности земли как сферы, это эквивалентно 1 минуте долготы (восточной или западной) по экватору (длина окружности земли по экватору, вычисляется как 360 ∙ 60 навигационных миль)
Данные в Таблице 1.1 также отражают скорость крейсерского полёта и число Маха, которое определяется как отношение скорости полёта к скорости звука, соответствующей данным условиям. Везде, где возможно, используем аэродинамические показатели и характеристики дальнемагистрального самолёта. Безразмерное число Маха - одно из наиболее важных при определении назначения самолёта. Скорость звука определяется как:
Где T - атмосферная температура, соответствующая данным условиям (то есть статическая температура), k - отношение теплоемкостей CP / CV для воздуха принято 1.40 и R - газовая постоянная 0.287 кДж/кг ∙ К . Так как CP =( k ∙ R ) / ( k – 1 ) отсюда следует, что CP = 1.005 кДж / кг ∙ K. Эти величины параметров атмосферы будут использоваться для характеристики газа в двигателе (Темы 1-10). Они недостаточно точны для использования в реальном проекте, особенно для характеристики элементов камеры сгорания (таких как подача воздуха и повышение температуры). Но это упрощение удовлетворяет первой части курса и облегчает дальнейший расчёт в следующих частях.
Упражнение 1.1
Самое короткое расстояние между двумя точками на поверхности земли – расстояние по дуге, которое, для совершенной сферы будет равно радиусу земли Re умноженному на угол A, находящийся между векторами от центра земли к точкам на поверхности.
Выразите позиции точек 1 и 2 на поверхности земли в Декартовых координатах векторов из центра земли, используя θ1 и φ1, для обозначения широты и долготы соответственно для точки 1 и аналогично θ2 и φ2 для точки 2. Используйте формулу:
.
Найдите самое короткое расстояние в навигационных милях между Лондоном (широта 51.5 ° с.ш., долгота 0) и Сиднеем в Австралии (широта 33.9 ° ю.ш., долгота 151.3 ° в.д.). Решите задачу для заданных пунктов.
(Ответ: 9168)
1.5 Стандартная атмосфера
Атмосфера, в которой летают самолеты, зависит от высоты: давление, температура и плотность понижаются с увеличением высоты. Температурный коэффициент на высоте зависит, прежде всего, от поглощения солнечной радиации каплями воды и последующего его отражения обратно в космос. На высоте сезонные изменения, изменения с местоположением и временем суток менее заметны, чем на поверхности земли, поэтому считается нормальным использование стандартной атмосферы при рассмотрении летательного аппарата и работы двигателя. Температура, плотность и давление согласно Международной Стандартной Атмосфере (МСА), показаны на рисунке 1.1. Стандартные атмосферные условия над уровнем моря: TS/ = 288.15 К, PS/ = 101.3 кПа, ρS/ = 1.225 кг/м3
Стандартная температура атмосферы принята так, что уменьшается линейно с изменением высоты по 6.5 К на каждые 1000 м высоты ниже тропопаузы (которая в стандартной атмосфере принята за высоту 11 000 м. ( 36 089 футов), но остаётся постоянной выше этой высоты и составляет 216.65 K. Как было отмечено ранее, единицы СИ не являются общепринятыми в авиации, и управление воздушным движением самолёта определяется коридорами на различных высотах, назначенных в футах. Крейсерский полёт часто происходит на высоте в 31 000 футов, коридоры отделены расстоянием в 2 000 футов. Хотя этот курс основан на единицах СИ, высоты для гражданских самолётов будут даваться в футах. Приведённая ниже Таблица 1.3 может быть полезна при переводе величин:
Таблица 1.3 Обозначения соответствий Международной Стандартной Атмосфере*
Высота |
Температура (К): |
Давление (105 Па): |
Плотность (кг / м3): |
|
(футы): |
(км): |
|||
0 |
0 |
288.15 |
1.013 |
1.225 |
31 000 |
9.45 |
226.73 |
0.287 |
0.442 |
33 000 |
10.05 |
222.82 |
0.260 |
0.336 |
35 000 |
10.67 |
218.80 |
0.238 |
0.380 |
37 000 |
11.28 |
216.65 |
0.214 |
0.344 |
39 000 |
11.88 |
216.65 |
0.197 |
0.316 |
41 000 |
12.50 |
216.65 |
0.179 |
0.287 |
51 000 |
15.54 |
216.65 |
0.110 |
0.179 |
* Также известна как стандартная атмосфера ИКАО – Международной организации гражданской авиации.

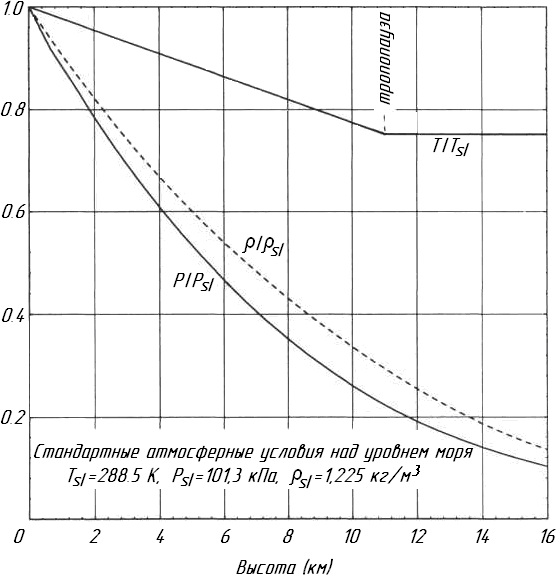

Рис 1.1 Международная Стандартная Атмосфера
Давление изменяется интенсивнее, чем температура и эти расхождения достигают максимального значения вблизи поверхности земли. Такое явление можно наблюдать, например, в аэропортах Северной Америки, где температура зимой достигает -40ºC, а летом доходит +40ºC (в течение одного года). Отклонения от стандартных условий часто вызваны высотой расположения аэропорта относительно уровня моря. Аэропорт города Иоганнесбурга, например, находится на высоте 5 557 футов выше уровня моря, и температура для этой высоты должна бы составить около -4.0ºC, на самом деле в жаркий день, когда температура воздуха будет равна +35ºC, в аэропорту Иоганнесбурга она составит +31ºC.
Упражнение 1.2
Выразите максимальный взлетный вес для ДМС в фунтах (единицах, используемых во многих авиакомпаниях мира), сделайте приблизительную оценку времени полета для дальности 8000 нм, если бы весь крейсерский полет совершался на начальных значениях высоты и числа Маха
(Ответ: дальность = 14632 км; высота = 9448 м.; mвзл=141060фунтов; время полета≈ 15.8 часа)
Упражнение 1.3*
Найти скорость крейсерского полета в м/с и км/час, соответствующие заданному крейсерскому числу Маха полета в начальной и конечной высоте крейсерского полета, если высота в конце полета 41000, (Ра=17.9кПа, Та=216.7К).
Примечание: Управление воздушным движением обычно назначает самолетам дискретные высоты с шагом 2000-футов: 31000, 35000 и 39000 движущимся с Востока на Запад, и 33000, 37000 и 41000- движущимся с Запада на Восток.
(Ответ: Начальная скорость на 31000 футов, 256.5 м/с, 923 км/час;
на 41000 футов, скорость 250.8 м/с, 903 км/час.)
Упражнение 1.4
Изменение величины давления с высотой h из-за гидростатических эффектов обычно выражают через зависимость:
.
а) Для атмосферы с идеальными статическими параметрами, величина температуры понижается с увеличением высоты по постоянному закону так, что:
,
где k – константа, с размерностью (K / м).
Покажите, что давление P на высоте H может быть написано как:
,
где PS/ и TS/ - статическое давление и температура на высоте уровня моря, принимающие значения 101.3 кПа и 288.15 K, соответственно.
Для международной Стандартной Атмосферы величина изменения температуре с высотой составляет 6.5 К на 1 000 м. до достижения высоты в 11 000 м, соответствующей тропопаузе. Покажите, что, при g = 9.81 м / c2 и R = 287 Дж / кг · К, давление на высоте H, в метрах принимают:
,
до высоты тропопаузы, выше которой, величина давления определяется по формуле:
,
где PT – величина давления, соответствующая тропопаузе.
б) Так как величины давления и плотности взаимосвязаны, докажите, что для давления, соответствующего высоте H, при изоэнтропическом изменении (то есть обратимом и адиабатном состояниях) P / ρ k = Const, примет вид:
.
