Солнечные часы экваториальные
Прибор для определения истинного времени (рис. 12).

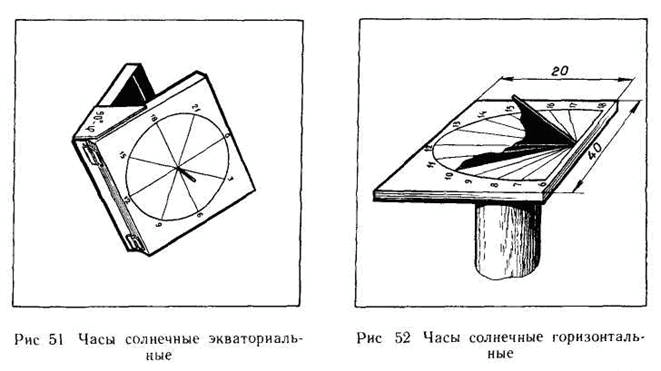

Рис.12. Солнечные часы экваториальные
Методика выполнения
Оборудование: белый картон, циркуль, линейка, карандаш, клей ПВА.
Изготовление:
Вырезаем из картона прямоугольник размером 4*10,5 см.
По длине откладываем с обеих сторон по 5 см, сгибаем, получаем основу для часов.
На одной стороне чертим окружность радиусом 3 см.
П
роводим
линии, соединяющие противоположные
стороны и углы – 4 линии горизонта
(рис.13).

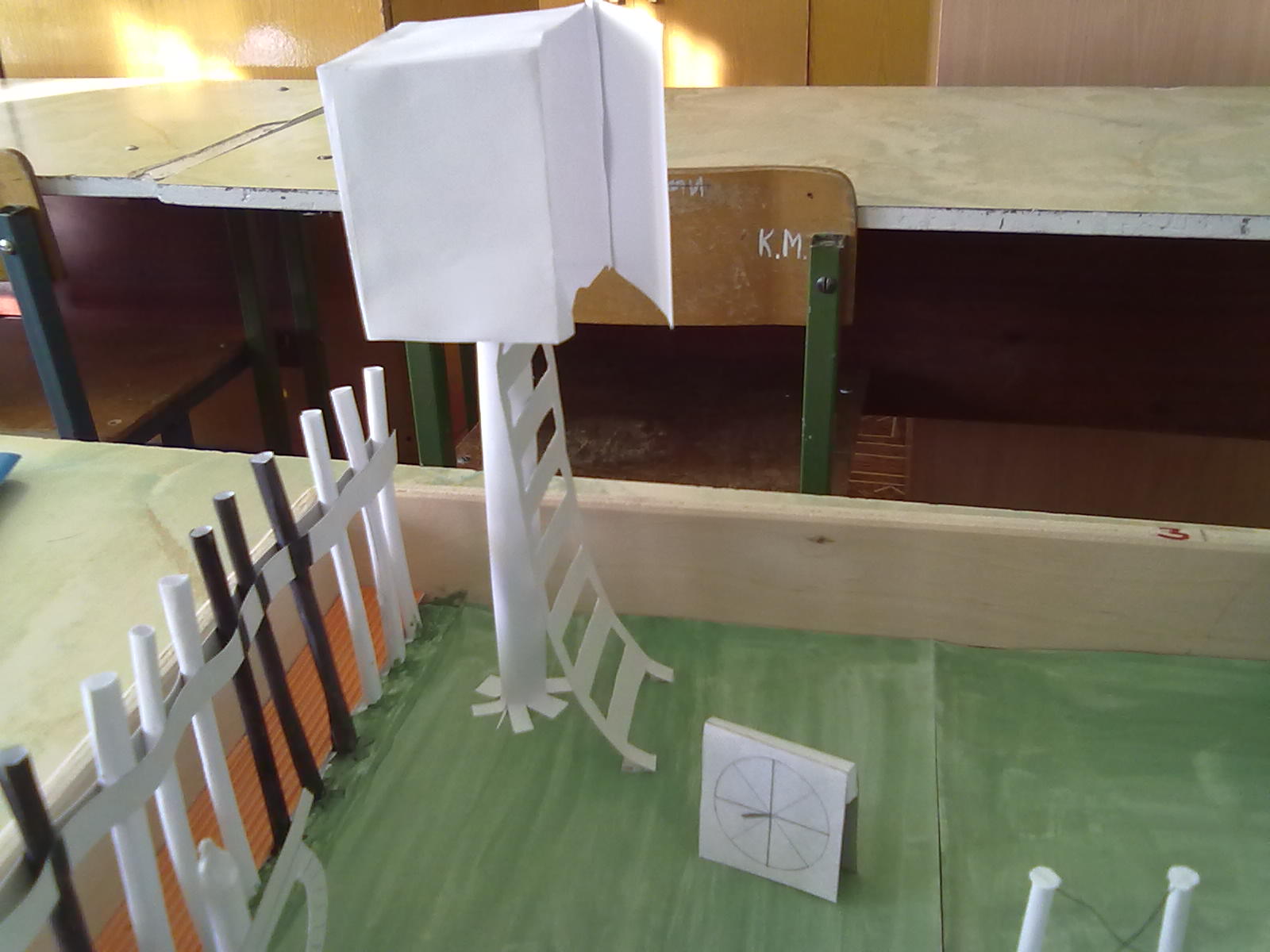

Рис.13. Макет солнечных часов экваториальных
Методическая работа
Солнечные часы экваториальные. Для их устройства берут две доски (40X40 см), покрытые белой масляной краской. Прикладывают их плоскостями и скрепляют с одной стороны при помощи петель. В таком виде доски укрепляют горизонтально на столбе (высотой 1—1,1 м, диаметром 15—17 см), врытом в землю. Верхняя доска «приоткрывается» (как обложка у книги) настолько, чтобы между нею и нижней доской составлял величину, равную 90° минус географическая широта данного места. В таком положении верхнюю доску закрепляют наглухо при помощи треугольников или планок, установленных в углах между обеими досками.
На верхней доске сверху чертят в виде окружности циферблат для часов. Цифра 12 должна стоять внизу. В центре укрепляют перпендикулярно к доске металлический штифтик высотой 9—10 см. Тень от этого штифтика будет играть роль часовой стрелки.
Ориентировать часы надо так, чтобы полуденная тень от штифтика точно совпадала с делением циферблата, обозначенным цифрой 12. В этом случае параллельные края верхней доски, лежащие ниже и выше циферблата, будут ориентированы с запада на восток.
Эти часы, будучи простыми по устройству и удобными в использовании, имеют один существенный недостаток: они не пригодны в период между днями осеннего и весеннего равноденствий, так как Солнце в это время, находясь низко над горизонтом, не освещает теневой стержень и нижнюю часть циферблата. Проткнув теневой стержень насквозь и разбив циферблат на доске также и снизу, можно устранить этот недостаток.
Однако как показывает практика, пользоваться такими «перевернутыми» часами учащимся младших классов трудно: недостаточно развиты у них пространственные представления и быстро ориентироваться по часам они не могут. Поэтому на площадке необходимо иметь солнечные часы как экваториальные, так и горизонтальные.
Указатель Полярной звезды
Прибор для определения местоположения Северного полюса. Определение направления на Полярную звезду осуществляется учащимися во время выполнения ими практической работы по местности. Конструкция устроена так: в землю вкапывают столб высотой 1400 мм, диаметром 300 мм. К верхней части столба прикрепляют углоизмерительный инструмент и шест-указатель. Шест-указатель изготовляют из деревянной рейки длиной 2500—3000 мм, шириной 50—100 мм, толщиной 30 мм. На концах шеста устанавливают простейшие диоптры. Линия горизонта и направление на Полярную звезду указываются на самом приспособлении (рис.14).
Оборудование: белый картон, альбомный лист, простой карандаш, циркуль, линейка, ножницы, клей ПВА.
Изготовление:
1. вырезали основание размером 3х3 см из картона;
2. из бумаги размером 8х3 см склеили столб, заострили конец;
3. приклеили столб к основанию из картона;
4. из белого картона вырезали подобие транспортира размером 5х2 см;
5.прикрепили его к столбу с помощью клея, чуть выше середины столба под углом 45º (рис.15);
6
.
прикрепили нитку для определения
расположения северного полюса.
Рис. 14. Указатель Полярной звезды

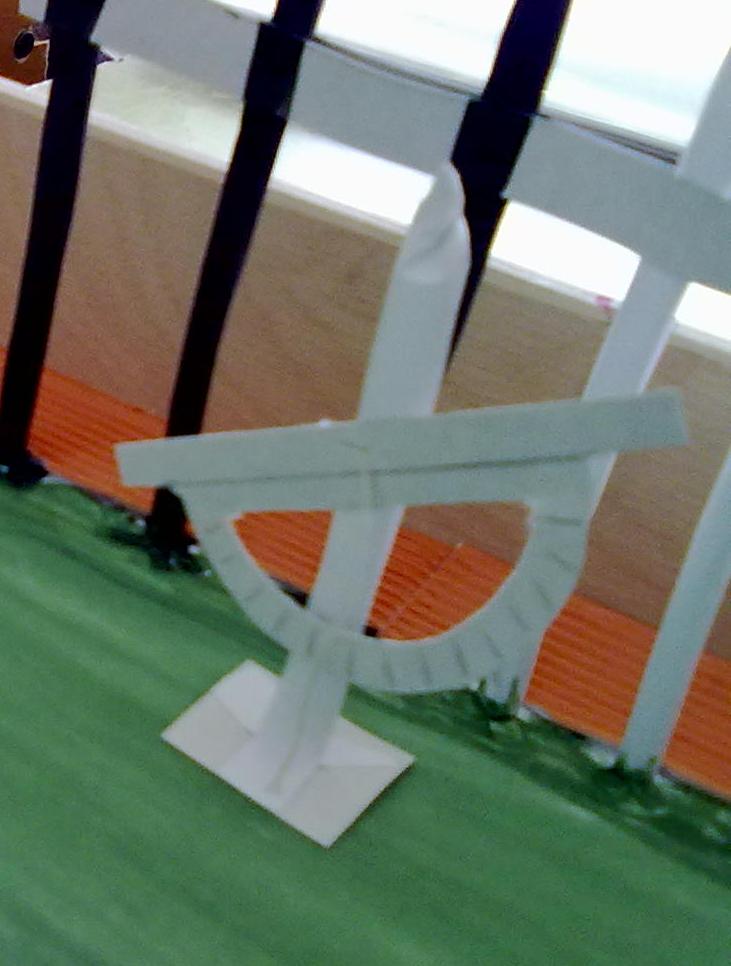

Рис. 15. Макет указателя Полярной звезды
