10.Назначение и физико-химические основы процесса селективной очистки. Избирательные растворители и их сравнительная оценка.
Назначение и физико-химические основы процесса селективной очистки масел
Сырье: масл. дистилляты и деасфальтизаты.
Цель: улучш-е 2-х эксплуат. св-в - стабил-ть против ок-я и вязкостно-темпер. св-в.
Способ: извлеч-е нежелат. комп-тов – олеф., S,N-соед., полицикл. аром. и нафтено-аром.у/в с кор. бок. цепями, смол. соед.
Итог: Очищ. пр-т (рафинат) обл-ет меньш. вяз-тью, плот-тью, кислот-тью, S-соед., кокс-ть и более ↑tзастыв и менее интенсивно окрашен.
Оч-ка основана на способ-ти полярных раств-лей преимущ-но раств-ть полиц.аром.у/в и смол.соед., наличие кот.в масле нежел-но. Осн.роль в пр-сах селе.оч-ки играют силы Ван-дер-Ваальса (ориентационные, индукционные, дисперсионные), обеспеч-щие взаимо-вие полярных молекул раств-ля с полярными или поляризуемыми молекулами сырья.
Избирательные растворители селективной очистки.
Требования к растворителям:
- Обладать высокими избирательностью и растворяющей способностью по отношению к извлекаемым компонентам сырья при умеренных Т, способствующих интенсивному контакту сырья с растворителем;
- Плохо растворяться в смеси желательных компонентов;
- Иметь ρ, отличающуюся от плотности сырья, для быстрого и четкого разделения фаз;
- Обладать умеренной Т кипения, отличающейся от Т кипения сырья, что важно при регенерации растворителя из образующихся фаз;
- Быть химически и термически стабильными.
- Плохо растворяться в воде и растворять её , не образовывать с ней азеотропных смесей;
- Не вызывать коррозии аппаратуры, быть нетоксичным, неядовитым, взрыво-пожаробезопасным, дешевым и недефицитным
Сравнительная характеристика
фенол
+большая раст-щая спос-ть по срав. с фурфуролом в отнош. полицикл. аром. у/в, смол, S-соед., крат-ть фенола к сырью < чем фурфурола. Полно извлекает ПАУ.
- низкая селективность, высокая вязкость, коррозия, Т низа колонны ограничена Тплавл. Фенол образует с водой азеотропн. смесь (9% фенола),
Фурфурол
+ более избират-н => при одинак. расходе р-ля выход рафината фурфурол. оч-ки выше. Низкие Т кип и плавл.
- расход выше, низкая р-ряющая способность, с водой-азеотроп, делится простым отстоем. термоокисл. стабильность, хранят под слоем масла. токсичен.
N-МП
+ более избирателен к у/в ароматич.ряда, ↑раст. спос-ть, нетоксичен, более низкая tзаст.(-24), tкип(206), меньше кратность, р-рим в воде, не образует азеотропы, проще регенерация, ниже энергозатраты, меньше вязкость, фазы быстро расслаиваются.
– дорогой, масла уступ. маслам фенол. оч-ки по ИВ и терм. стаб-ти.
Прим. фенол, фурфурол и парный р-ль (смесь фенола и крезола с пропаном). Парный р-ль, т.е. смесь фенола и крезола с пропаном (селекто) испол. в дуосол пр-ссе, где одновр. осущ. пр-ссы деасф/ц и селект. оч-ки
11.Основные факторы процесса селективной очистки. Принципиальные технологическая схема, материальный баланс. Качество получаемых продуктов.
Основные технологические параметры процесса. Условия их выбора
t, крат-ть р-ля к сырью – завис. от хар-ра сырья и треб-я к кач-ву очищ. пр-та. Необх. поддерж. такую t экстрак/ц, при кот. система сост. из 2-х фаз: раф. р-ра (содер. небол. часть р-ля) и экстракт.р-ра (сост. из р-ля и раст-ных в нем нежелат. комп-тов). Это усл-е выполнимо при t оч-ки ниже КТР (t, выше кот. сырье полн-тью смеш. с р-лем – образ. однофаз. сист.) данного сырья в данном р-ле. Т.о., верх. т-ным пределом явл. КТР сырья в данном р-ле.
С повышением температуры индекс вязкости увеличивается проходя через максимум, выход масла снижается.
При увеличении кратности растворителя снижается выход рафината, увеличивается индекс вязкости, снижается содержание серы.
Качество получаемых продуктов
Показатели кач-ва рафинатов по сравнению с сырьем: ρ, ν, кислот-ть, содержание серы и кокс-ть↓. tзаст.рафинатов селективной очистки несколько выше, чем у исходного сырья. ↓также интенсивность окраски масла.
Селективная очистка вкл: экстракцию компонентов сырья растворителем с образованием двух фаз в аппаратах непрерывного действия; непрерывную регенерацию из рафинатного и экстрактного растворов, осуществляемую нагревом рафинатного и экстрактного растворов, отгонкой растворителя из растворов, обезвоживанием растворителя.
Материальный баланс очистки масляного дистиллята:
Взято: сырье – 100% (от сырья). фенол – 200%. фенольная вода – 7%.
Получено: рафинат – 75 фенол – 18,7% экстракт – 25% фенол – 182% вода – 6,4%
Описание схемы:

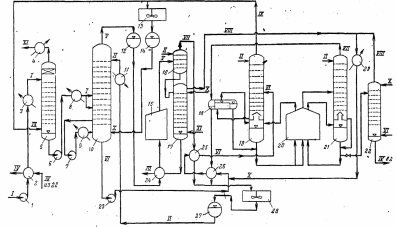

Линии: I - сырье; II – сухой фенол; III - рафинат; IV - экстракт; V —рафинатный раствор; VI - экстрактный раствор; VII - пары сухого фенола; VIII - смесь паров фенола и воды: IX - пары азеотропной смеси фенола и воды; X - фенольная вода; XI - водяной пар.
Сырье
прокачивается через т/о-ки ,где нагревается
горячим экстрактом до Т=90
,
и паровой подогреватель (3)
и
с температурой 110-115
подается на верхнюю тарелку абсорбера
(5). Вниз абсорбера (5) поступают пары
азеотропной смеси. Сырье стекает по
тарелкам абсорбера и, встречаясь с
поднимающимися навстречу сырью парами,
поглощает фенол.
Сырье с абсорбированным в нем фенолом забирается снизу, охлаждается в хол-ке (8) и вводится в среднюю часть экстракционной колонны (10). Наверх колонны подается фенол, предварительно нагретый в паровом подогревателе (11). Для снижения растворяющей способности фенола в нижнюю часть колонны (10) предусмотрена подача фенольной воды. В экстрак. колонне образуется два слоя: рафинатный и экстрактный.
Рафин. раствор, содержащий до 20% фенола, сверху колонны направляется в секцию регенерации растворителя. Экстрак. Р-р, содержащий фенол, экстракт и практически всю вводимую в колонну воду, подается в секцию регенерации растворителя.
Регенерация раст-еля из рафин. раствора. Рафинатный р-р поступает в змеевики трубчатой печи (15). С t 260-290°С паро-жидкостная смесь поступает в среднюю часть испарительной рафинатной колонны (16). Из нее основная масса фенола уходит в виде паров. В качестве орошения в колонну (16) подается фенол. Р в колонне (16) составляет 0,13-0,16 МПа. Пары фенола сверху этой колонны конденсируются и; конденсат поступает в приемник безводного фенола (27).
Р-р рафината с небольшим содержанием фенола (2-3%) перетекает в отпарную колонну (17), где остатки фенола отгоняются острым паром. Пары воды и фенола сверху колонны (17) поступают в конденсатор (39), конденсат вместе с экстрактным раствором направляется в сушильную колонну (19). Рафинат, содержащий не более 0,005% фенола, снизу идет в резервуарный парк.
Регенерация раст-ля из экст. р-ра. Экстрактный раствор из колонны (10), прокачивается через т/о и с T=120-130°С поступает в сушильную колонну (19). В ней экстрактный раствор обезвоживается: разделяется на пары азеотропной смеси фенола и воды и на остаток, состоящий из экстракта с основной массой фенола.
Часть паров азеот. смеси сверху колонны (19) направляется в абсорбер (5), другая часть паров поступает в воздушный конденсатор-холодильник (13), где они конденсируются и в виде фенольной воды собираются в приемнике (14). Раствор экстракта собирается на полуглухой тарелке внутри колонны (19) и отсюда самотеком перетекает в кипятильник (18). Пары из кипятильника (18) возвращаются в колонну (19) под полуглухую тарелку; экстрактный раствор снизу кипятильника присоединяется к экстрактному раствору, выводимому из нижней части колонны (19). Снизу колонны (19) обезвоженный экстрактный раствор прокачивается через часть змеевиков печи (20), где нагревается до 250-280 , и поступает в испарительную экстрактную колонну (21).
В колонне (21), работающей под давлением 0,2-0,3 МПа, выделяется почти весь фенол, откуда фенол поступает в приемник сухого фенола (27). Дополнительное количество тепла в колонну (21) вводятся раствором экстракта, циркулирующим с полуглухой тарелки и снизу колонны через печь (20). Горячий поток поступает под полуглухую тарелку с T=330-340 . В качестве орошения наверх колонны подается фенол. Экстрактный раствор снизу колонны (21) поступает в отпарную колонку (22). Для отгона остатков фенола вниз колонны подается острый пар; в качестве орошения наверх колонны вводится фенольная вода. Пары фенола и воды, выходящие сверху колонны (22), конденсируются в конденсаторе-холодильнике (29); конденсат направляется в сушильную колонну (19). Снизу колонны (22) экстракт откачивается через сырьевой т/а (2) в резервуарный парк.
