Методика оплати за споживання реактивної енергії

Згідно існуючих нормативних документів розрахунки за споживання реактивної енергії в Україні здійснюють за ф-лою

Qсп- кількість спожитої реактивної енергії

К=3

Д – економічний еквівалент реактивної енергії

Т – тариф, вартість енергії

плата за недостатню компенсацію

= 1,4

– коефіцієнт який приймають по таблицях залежно від співвідношення (tgfн; tgfдоп)

Пз – скидка або зменшення плати за споживання Q яка встановлена енергопостачаючою організацією при умові. Що споживач приймає участь у регулюванні перетоків реактивної енергії по завданню диспетчера енергопостачаючої організації.

Визначення сумарної потужності компенсуючих пристроїв.

– розрахунковий

– договірний

Після встановлення КП виникає необхідність оптимізувати розміщення КП у схемі споживача в лініях до і вище 1000 В.

(1)

– вартість високовольтних комутаційних пристроїв

– питома вартість високовольтних конденсаторів

– питома вартість низьковольтних конденсаторів

Со – вартість втрат активної потужності

во – вартість втрат енергії

– активний опір трансформатора

– час найбільших втрат

(2)

Функція 1 може бути багатоекстремумною через вартість комутуючих пристроїв

Умова 2 не завжди може визначати

Після розподілу потужність КП до і вище 1000 В виникає необхідність розподілу потужності КП до 1000В між вузлами схеми електропостачання

Критерієм раціонального розподілу між вузлами є мінімальні втрати зумовлені перетоками реактивної енергії

Втрати активної потужності зумовлені перетоками активної енергії визначаються з врахуванням конфігурації електричних сіток. Наприклад для радіальних мереж:

, , - реактивні навантаження

(3) З врахуванням рівняння 3 одержимо

(Q1-Qk1)r1=(Q2-Qk2)r2=(Qn-Qkn)rn (4)

В результаті розв’язку рівняння 4 одержимо Qki=Qi-(Q-Qk )

Rl – еквівалентний опір всієї схеми

Ri – активний опір лінії

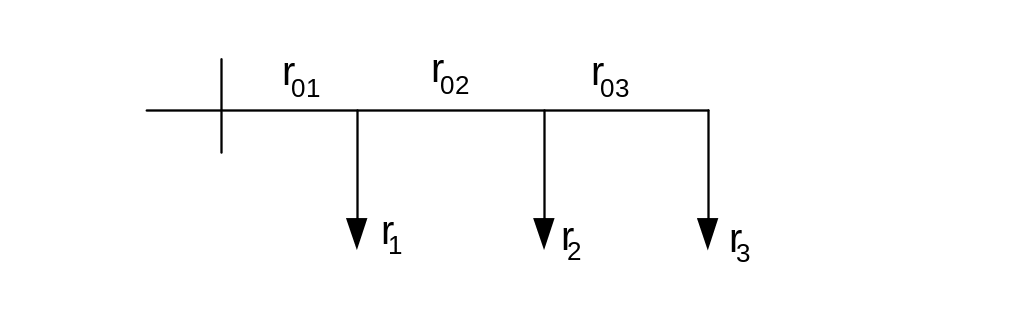

Д ля магістральних мереж визначення еквівалентного опору схеми здійснюється шляхом згортання схеми:

Регулювання потужності компенсуючи пристроїв

Регулювання реактивної енергії синхронних двигунів здійснюється завдяки плавній зміні струму збудження. Зміна потужності конденсаторних установок можлива завдяки додатковому увімкненні потужності. Основним критерієм регулювання є забезпечення оптимальних втрат і недопущення перекомпенсації.

Якщо в схемі електропостачання є можливість встановлювати нерегульовані конденсаторні установки то при умові

Регулювання потужності здійснюється у функції від реактивного навантаження або в окремих випадках від реактивної складової струму навантаження з врахуванням навантаження.

Розрахунок опорів розрядних пристроїв

Вибір опорів розрядних пристроїв здійснюється за умовою забезпечення залишкового значення напруги на конденсаторах менше 50В, для конденсаторів до 1000В після вимкнення через 1 хв, вище 1000В через 5хв.

З врахуванням вказаної напруги процес розряду описується рівнянням

(1) T=RC

Розв’язавши рівняння 1 відносно R одерєують
