45. Комбинированное силовое оборудование на экскаваторах применяется дизель-электрическое, дизель-гидравлическое и электрогидравлическое.

Дизель-гидравлический привод применяется на универсальных строительных экскаваторах.

Дизель-электрический привод по схеме аналогичен системе Г — Д, только приводной электрический двигатель заменяется дизелем соответствующей мощности. В отечественном экскава-торостроении этот тип привода не получил распространения. В США имеются экскаваторы с ковшами вместимостью до 15 м3 с дизель-электрическим приводом.

Экскаватор с дизель-электрическим приводом обладает существенным достоинством — независимостью от электрических сетей. Это свойство приобретает важное значение при работе экскаваторов во вновь осваиваемых районах, не имеющих энергетической базы, а также при необходимости частой смены места работы. Например, краны, применяемые для переноса железнодорожных путей на карьерах, часто имеют дизель-электрический привод. Недостатками этого привода являются: необходимость доставлять топливо и воду для дизеля, привод требует большого количества смазки, ремонт дизеля более сложен, чем электродвигателя.

Электрогидравлический привод применяется с использованием двух типов гидравлического привода — динамического и объемного. При динамическом гидроприводе между электродвигателем и редуктором устанавливается гидравлическая муфта, позволяющая обеспечить быстрый, но относительно плавный разгон включаемого механизма. При этом механизмы экскаватора оказываются защищенными от поломки, так как максимальный момент может быть ограничен с большой точностью. Благодаря снижению динамических нагрузок в приводе значительно повышается срок службы механизмов и канатов.

Хорошими защитными и регулировочными свойствами обладает объемный гидропривод, в котором привод гидравлических насосов осуществляется от высоковольтных асинхронных электродвигателей переменного тока, привод рабочего оборудования — гидравлический от силовых гидроцилиндров, а привод поворота и хода выполняется по системе Г—Д.

Применение комбинированного объемного электрогидропривода повышает надежность, долговечность и производительность экскаватора. Недостатки такого привода: высокая стоимость, необходимость высококвалифицированного обслуживания и ремонта.

Мех оборудование

54. Скреперы предназначены для послойной разработки пород категории I—IV, транспортировки их на отвалы или другие объек­ты и для укладки породы. На плотных породах скреперы исполь­зуются совместно с бульдозерами-толкачами и рыхлителями. В ря­де случаев скреперы работают по схеме скреперных поездов с ис­пользованием автосцепки. Расстояние перевозки породы самоход­ными однодвигательными скреперами обычно не превышает 2—4 км, двухдвигательными — 6 км.

Тягач с при­водом на каждое колесо от гидро- или электродви­гателя представ­ляет собой манев­ренную машину, правые и левые колеса которой можно реверсировать независимо друг от друга (рис. 21.5, а). В этом случае исходный дизель обеспечивает питание генератора, от которого приводятся мотор-колеса, установ-ленные на всех осях скрепера. Привод на все колеса при использовании механической трансмиссии обеспечивается, в частности на скреперах, примене­нием двухдвигательного привода (рис. 21.5, б). В настоящее время такой тип привода наиболее распространен на скреперах средней и большой мощности.

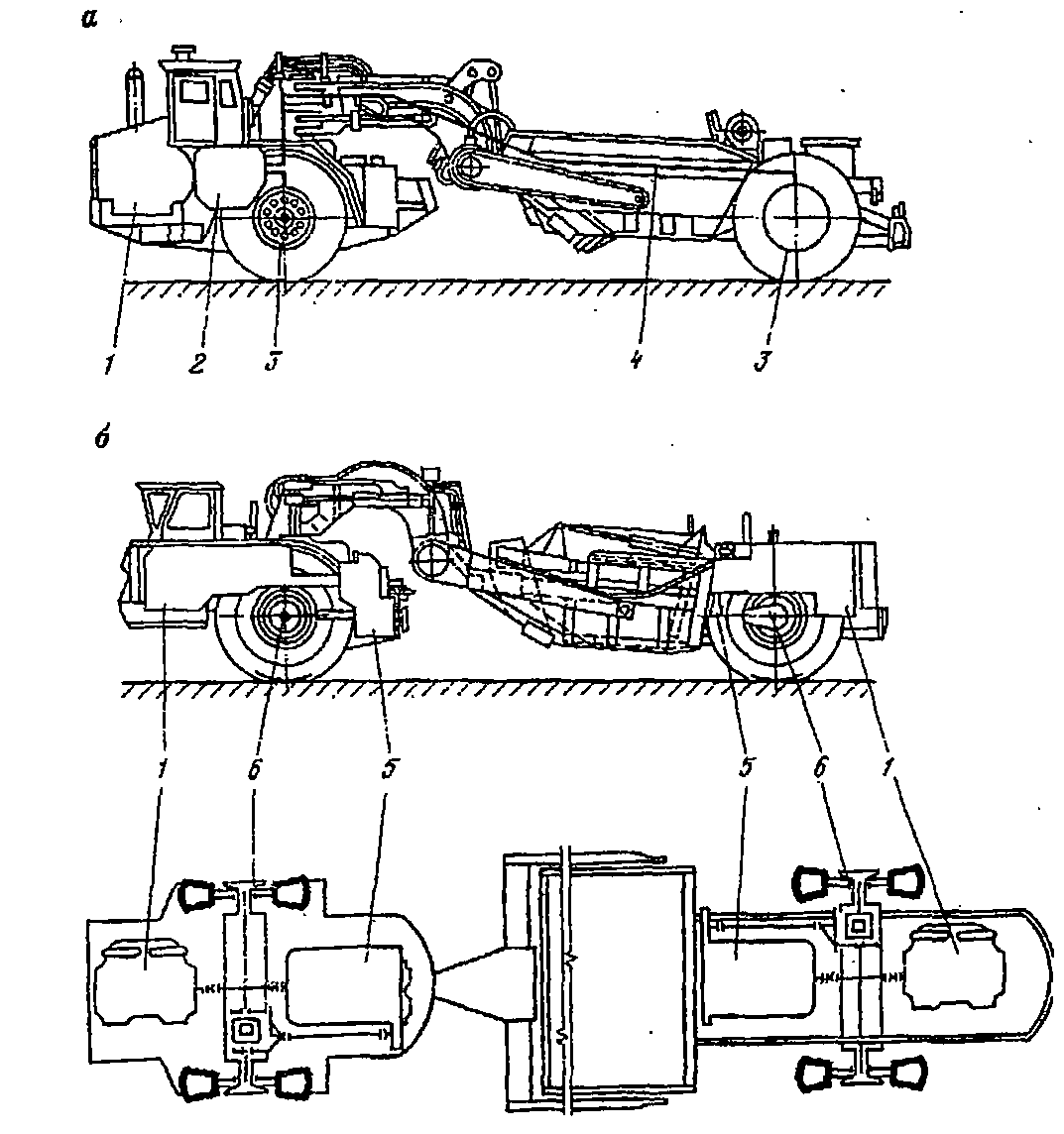

Рис. 21.5. Схемы располо­жения трансмиссий приво­да самоходных скреперов: а — скрепер с электромехани­ческим приводом на все коле­са; б — двухдвигательный скре­пер БелАЗ-531;

1 — двигатель; 2 — генератор; 3 — электрическое колесо; 4 — силовые кабели; 5 — коробка передач; 6 — ведущий мост
