Задание
Разработать пространственно-временной коммутатор потоков ИКМ - 15 (16 каналов), и построить на его основе коммутационное поле с расчетом коэффициента блокировок.
Исходные данные: общее число входов коммутационного поля N=25;
число входов одного коммутатора n=5;
число коммутаторов в среднем звене m=5;
вероятность занятия промежуточной линии р =0,8 (или интенсивность поступающей нагрузки Y=0,8 Эрл ).

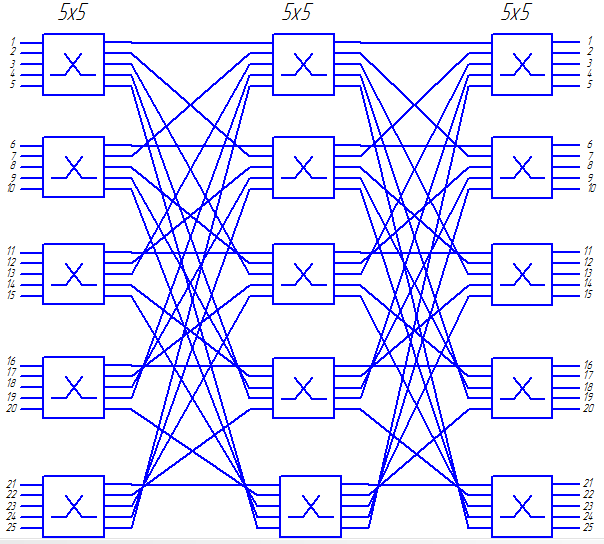

Структура коммутационного поля, соответствующая исходным данным, представлена на рисунке 1.
Рисунок 1 - Структура коммутационного поля
Введение
На сегодняшний день одним из важнейших показателей прогресса является степень развитости систем передачи информации. Требования к качеству систем коммутации и способам передачи постоянно растут.
Самыми распространенными системами коммутации в наше время являются цифровые автоматические телефонные станции (АТСЦ).
Благодаря широкому внедрению АТСЦ заметно снизились трудовые затраты на изготовление и обслуживание коммутационного оборудования, уменьшились габаритные размеры и повысилась надежность оборудования за счет использования элементной базы высокого уровня интеграции. Значительно уменьшились металлоемкость конструкции станций, сократились площади, необходимые для установки коммутационного оборудования, а также повысилось качество передачи и коммутации.
Пространственно-временным коммутатором (ПВК) называется цифровое устройство, которое является симбиозом временного и пространственного коммутаторов, способного коммутировать содержимое любого канального интервала любого из N входящих цифровых трактов в позиции любого канального интервала любого из N исходящих цифровых трактов. Применение пространственно-временного коммутатора в современных цифровых АТС актуально, так как он полнодоступный и не имеет временной задержки.
Развитие систем передачи и обработки информации является неоспоримым показателем степени развитости современного общества в целом. Цифровая коммутационная техника также развивается очень активно, поэтому задачей будущих специалистов телекоммуникационных систем является изучение принципов работы пространственно-временного коммутатора.
