Шабрение
Шабрение (также шабровка, шабрование; от нем. schaben — «скоблить») — технология прецизионного (высокоточного) выравнивания поверхности изделия из металла (реже — из дерева или пластика) специальным режущим инструментом — шабером.
Высококачественное шабрение позволяет получить поверхность с неравномерностью порядка единиц микрона. Шабрение практически не поддаётся механизации и остаётся одной из самых трудоемких слесарных работ.
Шабрение выполняется с помощью образцовой поверхности соответствующего качества (поверочная плита, линейка и т. д.). Процедура состоит из многократного повторения ряда действий:
Получение яркого рисунка неровностей. Для этого обрабатываемую поверхность слегка притирают с образцовой поверхностью с контрастной краской. В результате краска сотрётся с горбов и останется во впадинах.

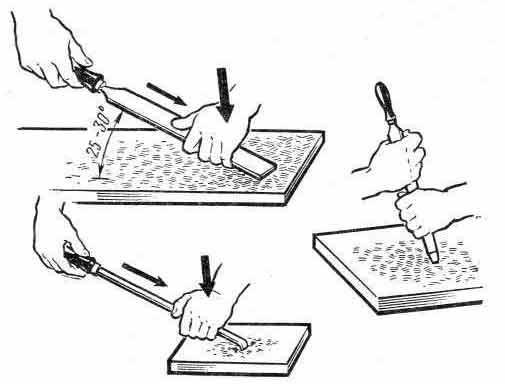

Режущим инструментом снимают видимые выпуклости (Шабрение выполняется инструментами, называемыми шаберами. Для изготовления шаберов используют инструментальные углеродистые стали УІ0, УЮА, У12, У12А, легированную сталь Х05)
Качество результата контролируется по количеству цветных пятен краски после притирки на определённой площади. Подразумевается, что чем больше пятен, тем меньше их площадь и, соответственно, меньше неровность.
После получения требуемого результата на поверхность нередко наносится однообразный рисунок легкими движениями шабера. Этот рисунок позволяет выявить возникающие в процессе эксплуатации изделия дефекты поверхности (вмятины, истирание, срезы). В некоторых изделиях этот рисунок помогает удерживать смазочное масло на детали.
Индивидуальное задание Вариант № 9какой материал? и толщина – от этого зависит выбор материала

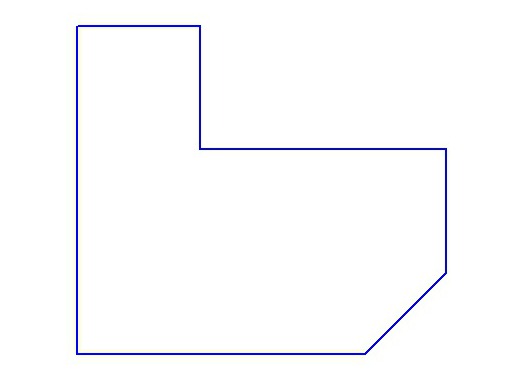

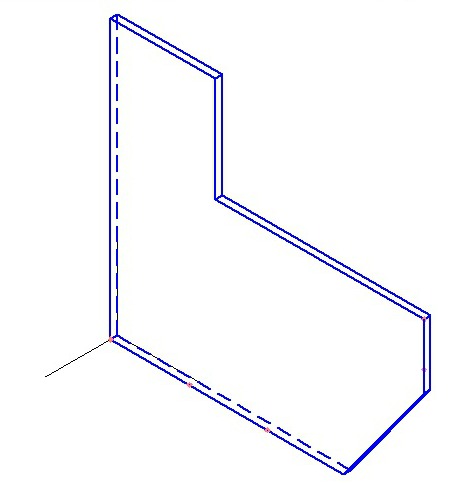

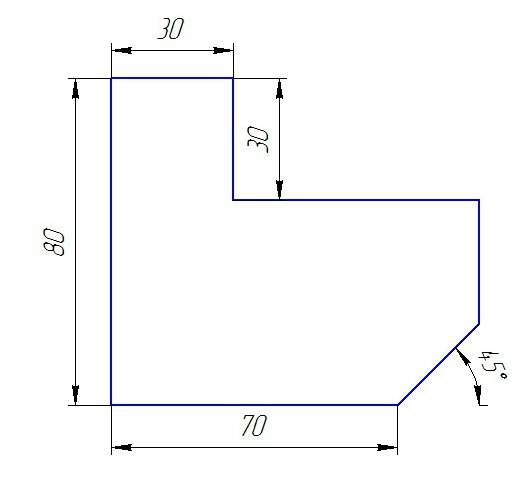

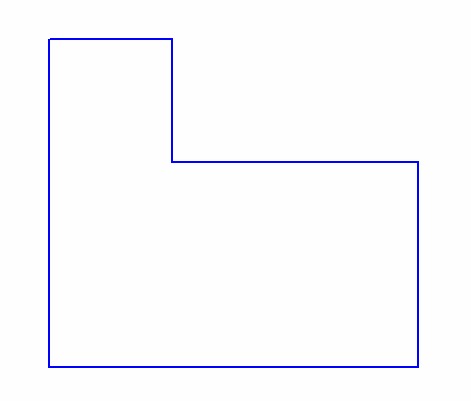

Разметка вычертить С помощью линейки, угольника и чертилки на пластине металла нужно контур заготовки.
оборудование?? на котором будут производиться работы
Р
езка
вырезать
Из листа

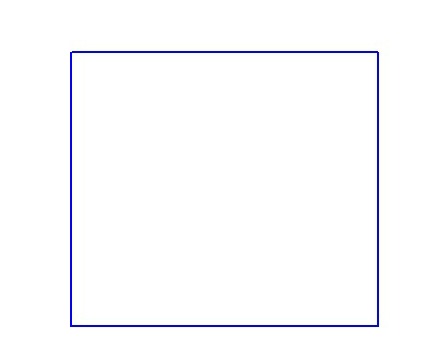

металла следует прямоугольник размером
90х80мм по разметке с припуском для
дальнейшей обработки. Для этого можно
с
использованием выбрать
в зависимости от материала
и толщины
Рубка
закрепить
заготовку в тисках
тиски где находятся?.
Рубку кого-чего?
следует
выполнять зубилом марки 6XC
(cталь
инструментальная), молоток (Для
изготовления головок молотков обычно
применяются углеродистые стали марок
45, 50, У7, У8;
рукоятки для молотков изготовляют из
прямослойной древесины твердых пород).
О
пиливание
обрабо
тать
деталь С помощью плоских напильников
с крестовой насечкой до получения
необходимых размеров. Сначала нужно
обработать напильником с насечкой №0
или №1, далее №2-3, и в зависимости от
требуемой точности можно обработать
напильниками
№4 и №5.
необходимо проверить размеры – где как и какой инструмент???
