Построение модуляторов сигналов с цм
Реализация модуляторов сигналов с ЦМ не вызывает сложностей и вытекает из аналитических выражений соответствующих сигналов. Так, в частности, для получения сигнала с ЦАМ можно использовать параметрический амплитудный модулятор.
|

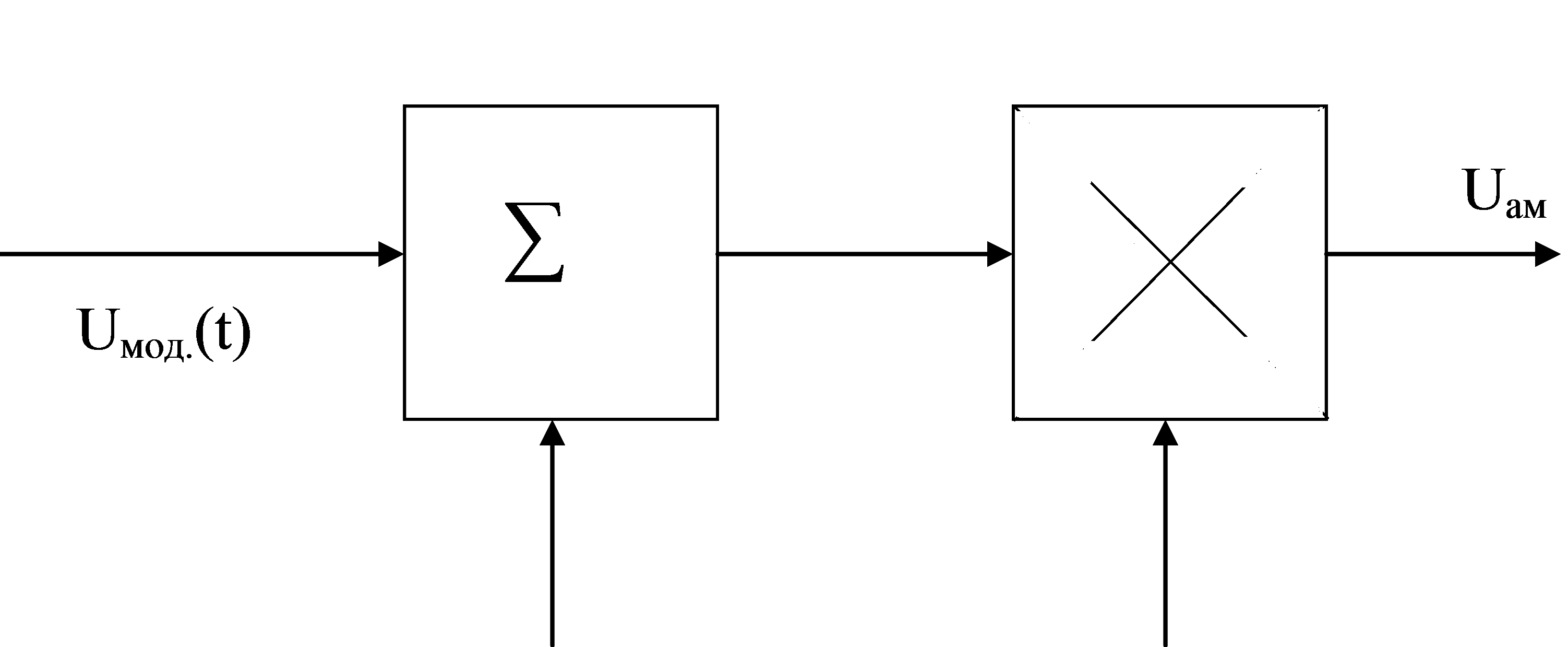

Параметрический амплитудный модулятор |
В
качестве фазового модулятора для
получения сигнала с ЦФМ можно использовать
перемножитель, а сам сигнал рассматривать
как БМ сигнал. Для получения сигнала с
ЦЧМ можно использовать коммутатор двух
генераторов с частотами
и
(ЦЧМ с разрывом фаз) или коммутатор
дополнительного реактивного элемента
в колебательной системе единственного
генератора для получения тех же частот
(ЦЧМ с непрерывной фазой).
Построение демодуляторов сигналов с ЦМ
Широкое применение получила цифровая ЧМ с непрерывной фазой с минимальным частотным сдвигом (ММС). Существуют различные способы демодуляции сигнала ММС.
Частотное детектирование без учёта непрерывности фазы. При таком способе производится оценивание частоты сигнала на одном тактовом интервале . Поскольку начальная фаза при этом не определяется, возможен лишь некогерентный приём.
Когерентное детектирование с отслеживанием фазы сигнала. Если предыдущие символы демодулированы без ошибок, возможно предсказание начальной фазы. При этом возможен когерентный приём, и вероятность ошибки соответствует приёму двоичных ортогональных сигналов с поправкой на точность оценки начальной фазы.
Квадратурная
когерентная демодуляция на протяжении
двух тактовых интервалов
.
Выводы:
Временные и спектральные характеристики цифрового первичного сигнала существенно зависят от выбора аналогового переносчика дискретных сообщений
Система ММС позволяет достичь помехоустойчивости системы с противоположными сигналами (ФМ-2), но занимает более узкую полосу частот.
