1.9. Основні залежності для визначення напружень
Визначимо основні залежності для напружень у випадку навантаження елемента конструкції у вигляді прямолінійного бруса прямокутного перерізу.
1.9.1. На що може працювати брус?
Брус може бути навантажений осьовою силою (розтягування або стискання), згинаючим або крутячим моментом, а також одночасно осьовою силою і моментом.
1.9.2. Які внутрішні сили виникають при навантаженні бруса осьовою силою?
При навантаженні бруса осьовою силою в поперечному перерізі бруса діє поздовжня внутрішня сила N розтягування або стискання в залежності від напряму навантаження (рис. 1.10).
1.9.3. Як визначаються напруження при дії внутрішньої поздовжньої сили розтягування
Поздовжня сила N є перпендикулярною перерізу бруса, і тому на площі перерізу виникають нормальні напруження, які дорівнюють:
1.9.4. Як визначаються напруження при дії внутрішньої поздовжньої сили стискання N?
У цьому випадку брус розглядається як стержень (короткий або довгий). Для короткого стержня (L/найбільший розмір перерізу < 5) напруження визначаються, виходячи з вимоги міцності як

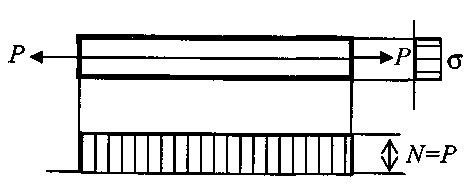

Рис. 1.10. Поздовжня сила в стержні
Для довгого стержня (Z/найбільший розмір перерізу > 5) приймається, що стержень працює на поздовжній згин, і тому напруження визначаються, виходячи з умов як міцності, так і стійкості:
де
(р
-
коефіцієнт
поздовжнього
згину,
-
гнучкість
стержня
- довжина
стержня; г
- радіус
інерції
перерізу;
fi -
коефіцієнт,
залежний
від умов
закріплення
кінців
стержня.
1.9.5. Які внутрішні сили виникають при навантаженні бруса згинаючим моментом?

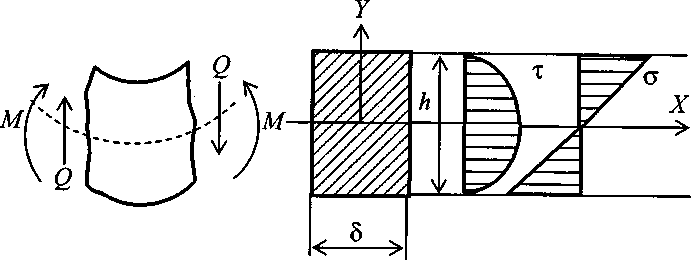

Рис. 1.11. Внутрішні сили та напруження в перерізі балки
У цьому випадку брус розглядається як балка (рис. 1.11), що працює на поперечний згин. При поперечному згині в поперечному перерізі балки діють внутрішні сили Q (поперечна сила) та М (згинаючий момент).
1.9.6. Як визначаються напруження при дії внутрішньої поперечної сили Q?
Внаслідок дії поперечної сили Q в перерізі балки виникають дотичні напруження, що визначаються за формулою:
де
-
статичний
момент
половини
площі
перерізу;
-
статичний момент
відносно
нейтральної
осі
частини
перерізу,
розташованої
вище
рівня
волокна,
що
розглядається;.
- момент
інерції
перерізу;
-
ширина
перерізу.
1.9.6. Як визначаються напруження при дії внутрішнього моменту М?
Від моменту М в поперечному перерізі будуть виникати нормальні напруження:
-і
де у - відстань від нейтральної осі до рівня волокна, в якому визначаються напруження; h - висота перерізу.
1.9.7. Які внутрішні сили виникають при навантаженні бруса крутячим моментом?
При навантаженні бруса (стержня) крутячим моментом виникає тільки один внутрішній силовий фактор - крутячий момент Мк.
1.9.8. Як визначаються напруження при дії внутрішнього крутячого моменту Мк?

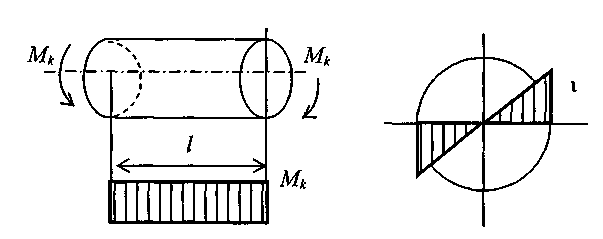

Визначимо напруження для бруса круглого поперечного перерізу. Поскільки при цьому має місце поворот одного перерізу відносно іншого, то вважається, що діє зсув, і як результат - поява тільки дотичних напружень (рис. 1.12):
де р - відстань від осі бруса до заданої точки; Ір - полярний момент інерції перерізу; Wp - полярний момент опору перерізу.
Рис. 1.12
