2. Описание лабораторной установки и применяемых приборов

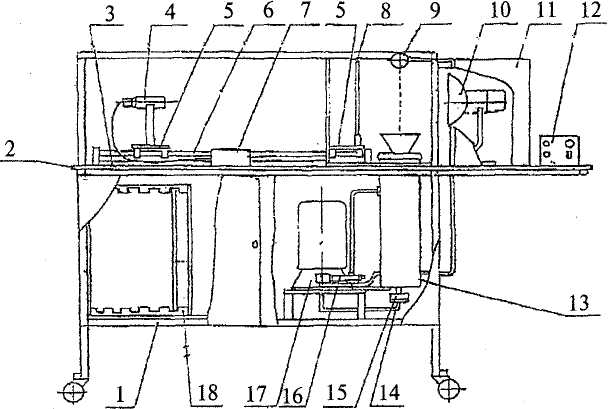

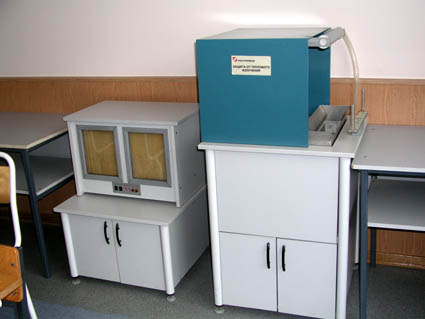

Схема лабораторной установки приведена на рис1, 2. Стенд представляет собой лабораторный стол 1, на котором устанав­ливается столешница 2 и устройство 9 для создания водяной завесы, а под столешницей - замкнутая гидросистема 14 и ящик 18 для хранения комплекта сменных экранов.

Рис.1

На столешнице 2 закреплены направляющие 6 линейного перемещения, линейка 3 и установлен имитатор 10 источника теплового излучения с защитным кожухом 11. На направляю­щих 6 установлена подвижная каретка 5, где закреплен датчик 4 измерителя теплового излучения 7. На столешнице имеется устройство для закрепления сменных экранов 8. Типы экранов показаны на рис.3

Устройство 9 для создания водяной завесы представляет со­бой металлическую трубу с заглушкой на одном конце и систе­мой отверстий, просверленных вдоль трубы, для выпуска воды. Непосредственно под устройством 9 расположен бак 13 для приема воды.

Рис.2

Замкнутая гидросистема 14, питающая устройство 9 для соз­дания водяной завесы, состоит из водяного насоса 17, предо­хранительного клапана 16, бака 13 для приема воды, сетчатого фильтра 15. Все элементы соединяются между собой и с устрой­ством для создания водяной завесы гибкими шлангами. Бак 13 имеет штуцер для слива воды. С помощью клапана 16 регулиру­ется напор воды в устройстве 9 для создания водяной завесы.

Рис.3

Питание имитатора излучения, водяного насоса от электро­сети осуществляется через устройство подключения 12.

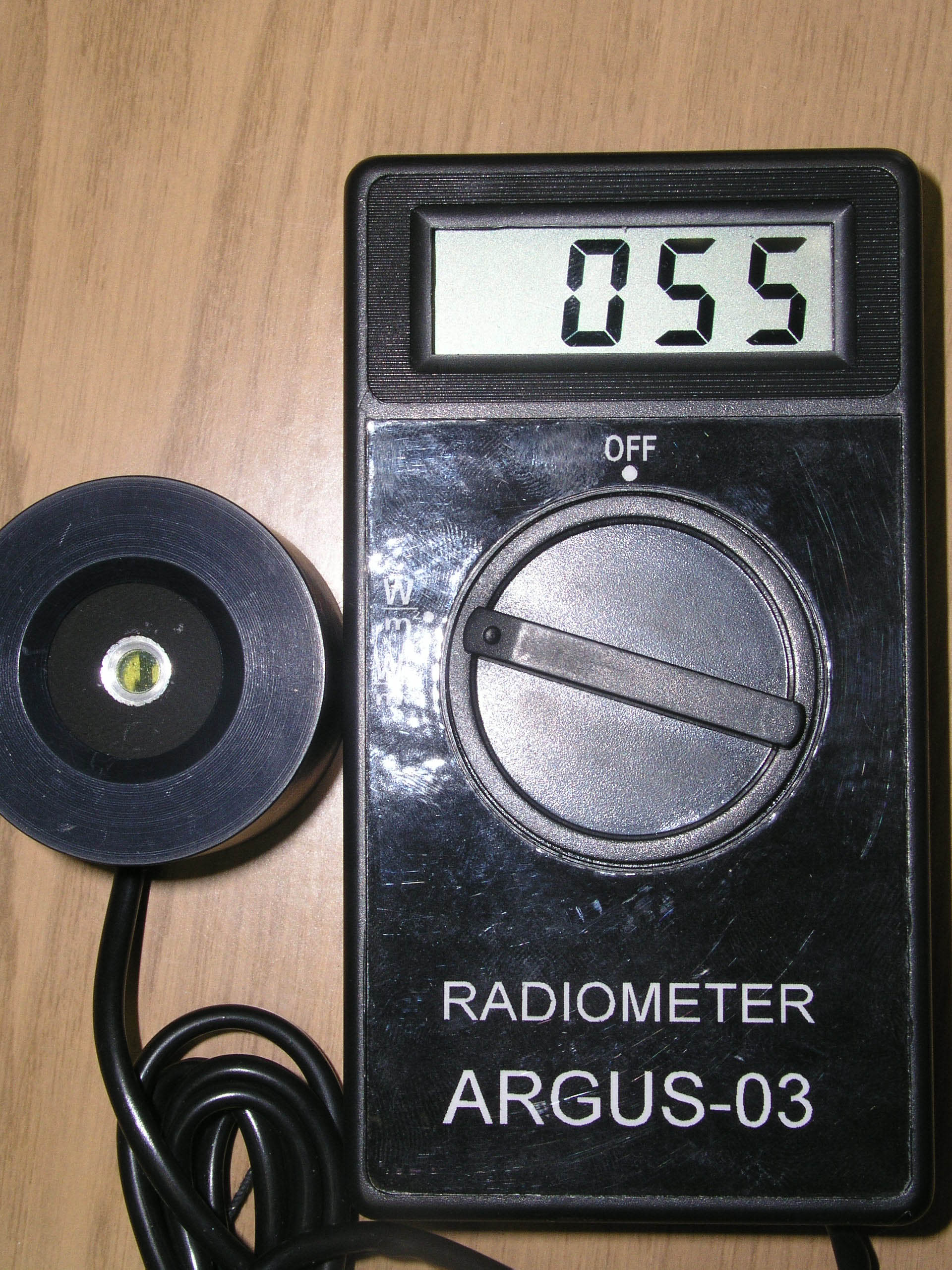

Интенсивность теплового излучения измеряется неселектив­ным радиометром «Аргус-03», предназначенным для определе­ния энергетической освещенности объектов (рис.4).

Рис.4

Общие сведения. Радиометр неселективный "Аргус-03" предназначен для измерения энергетической освещенности объектов в диапазоне с 1,0 до 2000 Вт/м² в спектральном диапазоне от 0,5 до 20,0 мкм. Радиометр может быть использован для измерения плотно­сти потока излучения от нагретых объектов, тепловых потерь.

Условия эксплуатации прибора:

-температура окружающей среды, ⁰С... 20±15

-относительная влажность, %, не более 80

• атмосферное давление, кПа 96-104

• энергетическая освещенность Вт/м не более 2000

Технические характеристики прибора

Диапазон измерения энергетической освещенности: -от 1,0 до2000 Вт/м².

Спектральный диапазон - 0,5-20,0 мкм.

Предел допускаемой основной относительной погрешности измерений - 6 %.

Питание прибора осуществляется от стандартных элементов питания (батареи типа "Крона" или аналогичные).

Потребляемая мощность - 0,02 Вт.

Время установления рабочего режима - 2 с.

Принцип работы. Принцип работы прибора основан на преобразовании пото­ка излучения создаваемого источниками, в непрерывный элек­трический сигнал, пропорциональный энергетической освещен­ности, который затем преобразуется аналого-цифровым преобра­зователем в цифровой код, индицируемый на цифровом табло индикаторного блока.

В измерительной головке установлен первичный преобра­зователь излучения - термоэлемент для измерения энергетической освещенности.

На передней панели индикаторного блока приборка размещен переключатель пределов измерений и гнезда для сигнала с выхода головки. В задней части прибора размещены элементы питания (батарейка типа "Крона"). Показания индицируются в единицах «Вт/м²»

Порядок работы с прибором

Установить измерительную головку прибора в месте, где необходимо измерить освещенность. Индикаторный блок можно разместить в месте, удобном для снятия показаний с индикаторного табло. Переключатель пределов должен быть установлен в положение «off».

Включить прибор, для этого переключатель установить в положение «Вт/м ». При этом должны появиться показания на цифровом табло. Если в левой его части загорается индикатор разряда батареи «bat»,необходимо сменить элемент питания.

Закрыть приемную головку, измерить и запомнить «темновое» значение (U_T) для дальнейшего вычисления значения энергетической освещенности.

Открыть измерительную головку. На табло индицируется энергетическая освещенность в «Вт/м». Провести расчет значения энергетической освещенности, измеренной радиометром по формуле: Е = U_o-U_T

где: U_o и U_T - показания радиометра при открытой и закрытой головке соответственно.

Если на табло индицируется единица наивысшего разряда, а цифры остальных разрядов не горят, это означает перегрузку для данного предела измерений.

Внимание: Не рекомендуется производить измерения энер­гетической освещенности, превышающей верхний придел диа­пазона измерении, указанный в технических характеристиках прибора и условиях эксплуатации (2000 Вт/м²) во избежание выхода из строя датчика измерительной головки

Перед первым измерением рекомендуется выдержать прибор включенным в течение 30 минут.

По окончании работы, во избежание преждевременной раз­рядки элементов питания, необходимо выключить прибор, уста­новив для этого переключатель снова в положение «off».

.
