2. Проектирование комплексного

КАЛЕНДАРНОГО СЕТЕВОГО ГРАФИКА

Разработка комплексного календарного сетевого графика осуществляется на основе реализации следующих основных принципов строительного потока:

1) разделение (разделение объекта на части);

2) совмещение (специализация исполнителей);

3) ритмичность (равная продолжительность специализированных потоков);

4) непрерывность (отсутствие перерывов в работе бригад);

Эти принципы реализуются на разных стадиях разработки сетевого графика.

2.1. Анализ архитектурно-строительного решения

Одной из целей анализа является определение схемы разбивки здания на участки для организации поточного строи­тельства. За участок, как правило, принимают целый пролет или температурный блок. Желательно, чтобы объект был разбит на участки количеством не более 5 и не менее 3.

Пример разбивки здания на участки показана на рис. 1.

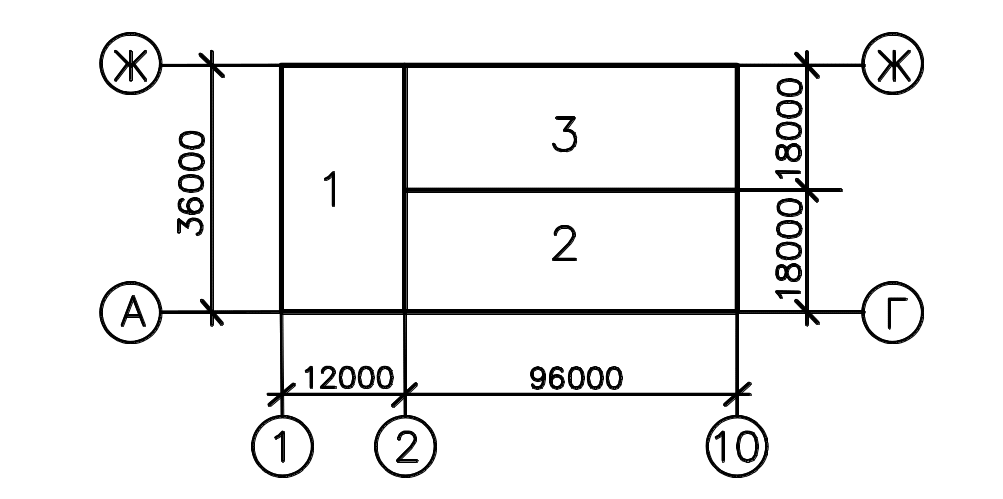

Рис. 1. Схема деления объекта на участки

Другой задачей анализа для реше­ния вопросов по технологии и организации строительства является определение видов кон­структивных элементов, их размеров и характеристик.

Все данные по составлению спецификации сборных эле­ментов и конструкций заносятся в табл. 1 и подбираются по [1, 2, 3, 4].

Таблица 1

Спецификация сборных элементов и конструкций

Наименование элементов	Эскиз элемента (ссылка на ката­лог)	Объем м-ла в эл-те, м3	Масса эл-та, т	Общее к-во эл-тов, шт	Расход материала в элементе, м3
					Всего	по участкам
						1	2	3
Фундамент	ФД-13-2	10,9	19,62	26	283,4	147,1	70,85	70,85
Фундамент	ФД-12-2	9,1	16,38	26	236,6	118,3	59,15	59,15
Колонна	КД II-39	4,68	11,7	26	121,7	60,84	30,42	30,42
Колонна	КД II-37	3,99	10,0	26	103,7	51,88	29,93	29,93
Ферма	ФБ 24111	5,7	9,8	39	222,3	74,1	74,1	74,1
Плита покрытия	П1 3х12	2,28	5,7	288	656,6	218,9	218,9	218,9

2.2. Определение нормативной продолжительности

строительства

Нормативная продолжительность строительства (Т_об) ус­танавливается по СНиП 1.04.03–85^* [5] с выделением подгото­вительного (Т_п) и основного (Т_ос) периодов строительства.

Сроки строительства различаются по отраслям в зависи­мости от конструктивных особенностей объекта, мощности и местных условий строительства.

В общих положениях СНиП [5] указаны условия установления и расчёта норм продолжительности строительства объектов жилищного и гражданского назначения.
