Введение
Теория линейных электрических цепей является основной теоретической базой, используемой во многих специальных дисциплинах при подготовке инженеров по электротехническим специальностям.
Целью учебного пособия является оказание помощи студентам в освоении материала программы при выполнении расчетно-графических и контрольных работ и при самостоятельном решении задач.
Пособие содержит три основных раздела: цепи постоянного и синусоидального однофазного токов, переходные процессы в линейных электрических цепях. Каждый раздел построен следующим образом: краткие основные сведения из теории; расчетно-графическая работа; методические указания к ее выполнению и примеры расчета. Завершается раздел набором задач для самостоятельного решения с ответами.
В разделе "Цепи постоянного тока" рассматриваются методы расчета разветвленных цепей, применение законов Ома и Кирхгофа, составление баланса мощностей и построение потенциальной диаграммы.
В разделе "Цепи синусоидального тока" приводятся рекомендации по применению символического метода расчета, проводится анализ цепи при наличии индуктивно связанных катушек, рассматриваются явления резонансов, приводятся примеры по составлению баланса мощностей и построению векторных диаграмм.
В разделе "Переходные процессы в линейных электрических цепях" рассматриваются основные методы расчета переходных процессов, приводятся рекомендации по применению классического и операторного методов расчета.
Для выполнения расчетных заданий студентам необходимо умение производить операции с комплексными числами, решать системы линейных алгебраических уравнений с действительными и комплексными коэффициентами.
Студенты заочного обучения выполняют задания № 1, 2, 3 (с.19, 52, 60). Исходные данные к заданиям определяет шифр студента: предпоследняя цифра - номер строки в таблице, последняя - номер схемы.
При выполнении заданий следует соблюдать требования стандартов по оформлению электрических схем и пояснительной записки.
1. Цепи постоянного тока
1.1. Сведения из теории
1.1.1. Законы Кирхгофа
Законы Кирхгофа являются фундаментальными законами электротехники.
Первый закон Кирхгофа формулируется для узла электрической цепи:
алгебраическая сумма токов ветвей, сходящихся в узле электрической цепи, равна нулю. Подходящие к узлу токи записываются с одним знаком, отходящие - с другим.
Н
апример,

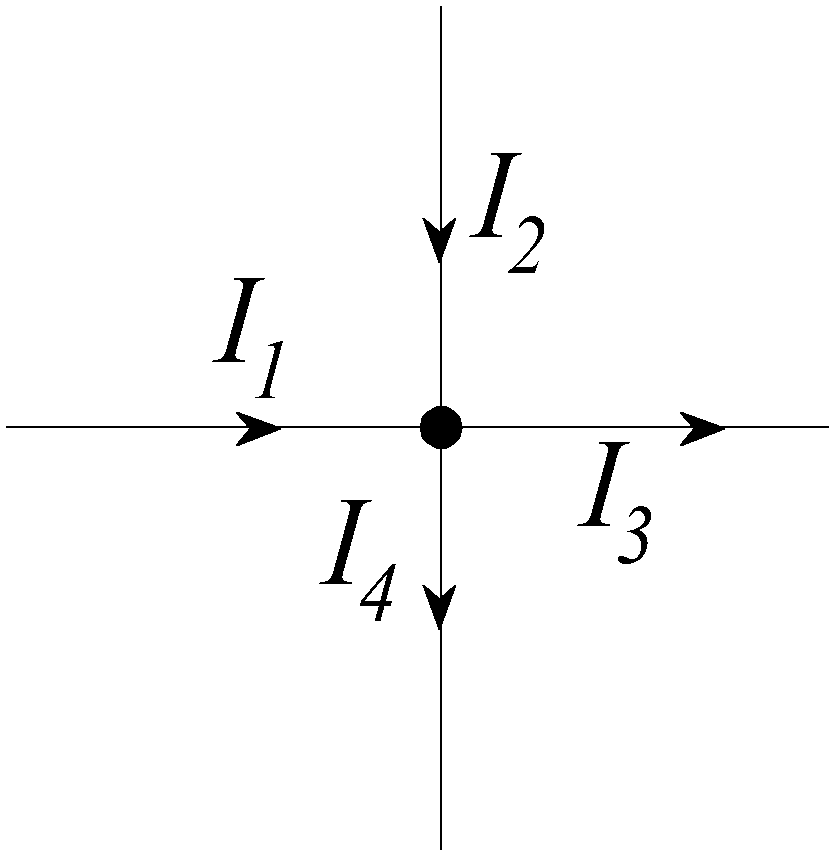

для узла, изображенного на рис.1.1, можно
записать первый закон Кирхгофа:
Рис. 1.1
Число линейно независимых уравнений, составляемых по первому закону Кирхгофа, на единицу меньше числа узлов схемы.
Второй закон Кирхгофа формулируется для контура электрической цепи:
алгебраическая сумма падений напряжений на участках контура равна алгебраической сумме ЭДС того же контура. Если направление ЭДС совпадает с направлением обхода контура, то она берется со знаком "плюс", если не совпадает - со знаком "минус". Падение напряжения на элементе берется со знаком "плюс", если направление тока в элементе совпадает с направлением обхода, если не совпадает - со знаком "минус".

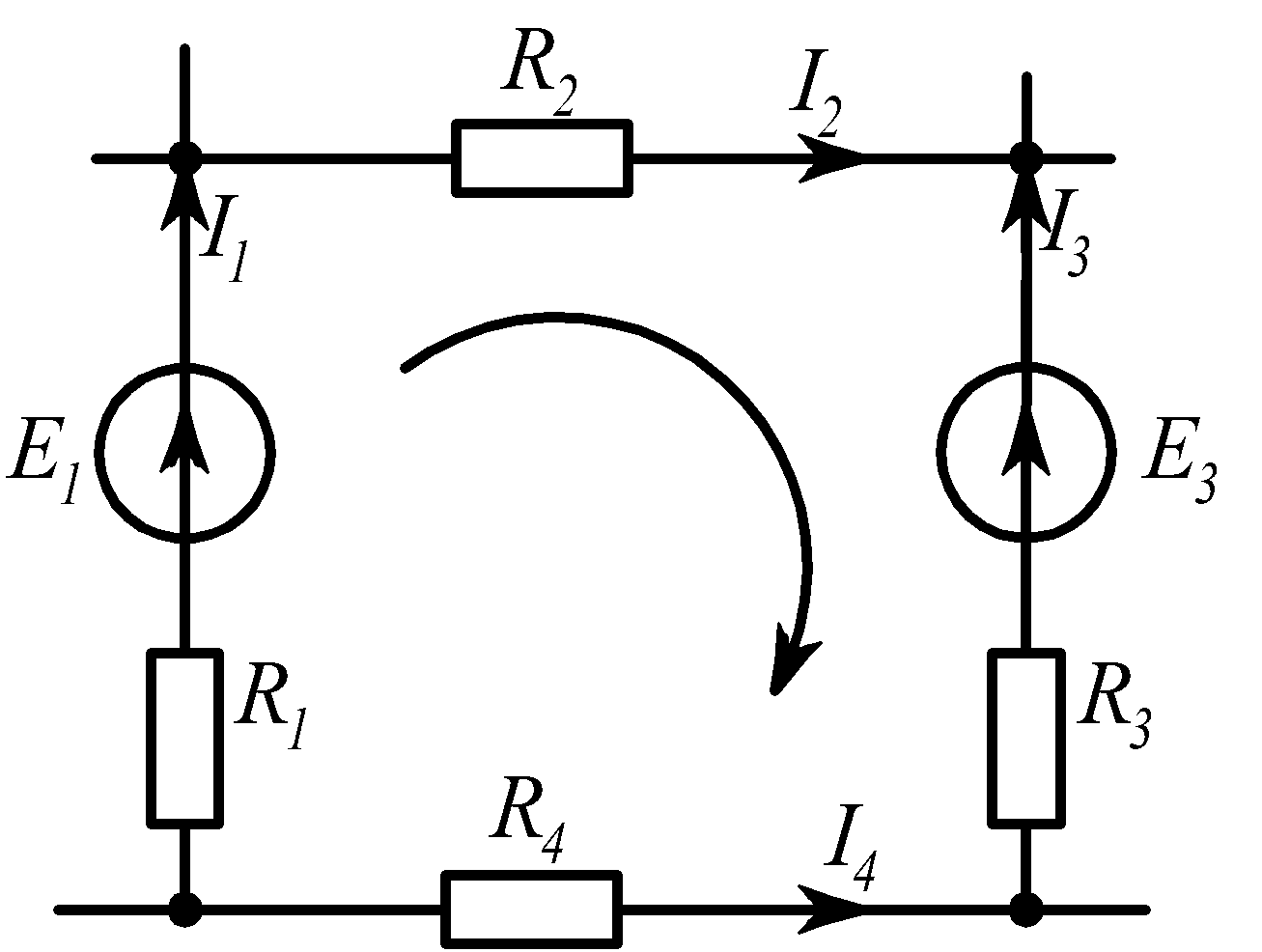

Например, для контура показанного на рис.1.2, можно записать:
Уравнения по второму закону Кирхгофа составляются для независимых контуров - контуров, отличающихся друг от друга хотя бы одной новой ветвью.
Рис. 1.2
