6.2. Практические задания

6.2.1. По заданным размерам составляющих звеньев определить величину номинального размера замыкающего звена, его допуск и предельные размеры. Схема механизма приведена на рис. 6.1. Расчет выполнить на полную взаимозаменяемость.

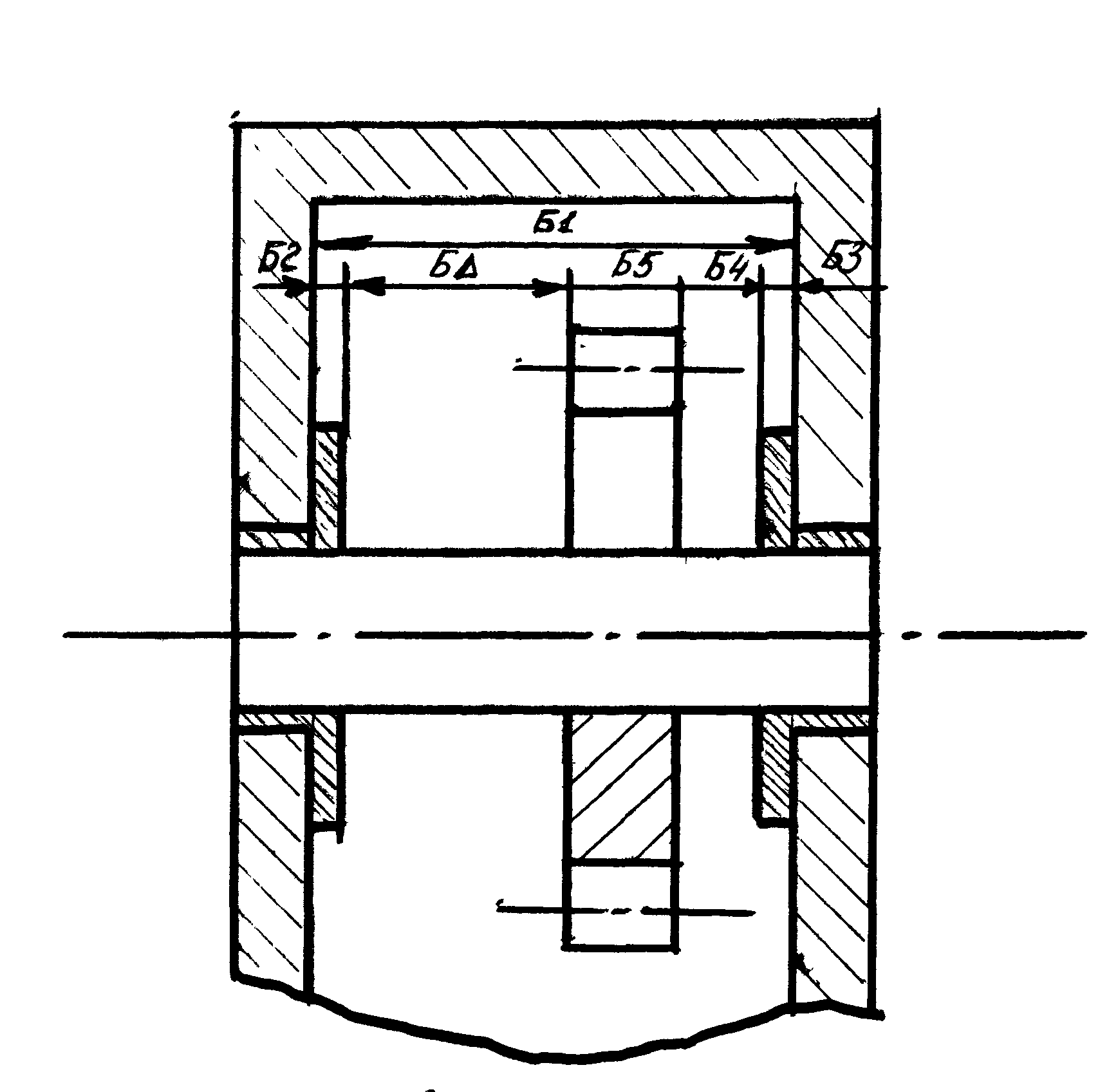

Рис. 6.1. Схема механизма для расчета размерной цепи

Размер составляющих звеньев, мм	Вариант
	1	2	3	4	5
Б1	55,5H8	45H9	38H11	40H8	80H8
Б2	2h8	1,5h9	3h8	5h9	2h9
Б3	2h8	1,5h9	3h8	5h9	2h9
Б4	13H9	15H8	5H9	4H11	27H8
Б5	18,6h8	24,4h8	25h8	22h9	45d9

6.2.2. По заданному размеру замыкающего звена назначить допуски всех составляющих звеньев по способу равных допусков. Схема механизма приведена на рис. 6.1.

Размер составляющих звеньев, мм	Вариант
	1	2	3	4	5
Б1	100	80	90	75	60
Б2	5	10	5	10	5
Б3	5	10	5	10	5
Б4	10	5	34	5	6
Б5	75	50	40	46	40
Б	5h7	5h8	6h9	4d9	4h8

6.2.3. Назначить на составляющие звенья механизма допуски по способу одинаковой точности. В расчетах использовать данные, приведенные в условиях задачи 6.2.2.

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1. Гусев К.И., Медведева Р.В., Мышелов Е.П., Яковлев Е.А. Метрологическое обеспечение, взаимозаменяемость, стандартизация. М.: Машиностроение, 1992.

2. Винин Б.С., Ройтенберг Б.Н. Сборник задач по допускам и техническим измерениям. М.: Высшая школа, 1983.

3. Белкин И.М. Справочник по допускам и посадкам для рабочего-машиностроителя. М.: Машиностроение, 1985.

4. Артемьев Б.Г., Голубев С.М. Справочное пособие для работников метрологических служб. М.: Изд-во стандартов, 1990.

5. Черезов М.Б. Размерный анализ в судостроении и судовом машиностроении: Учебное пособие. Л.: Изд-во ЛКИ, 1986.
