Министерство образования и науки Российской Федерации

ФГБ ОУ

Иркутский государственный технический университет

Институт Архитектуры и Строительства

Кафедра Истории архитектуры и основ проектирования

Допускаю к защите

Руководитель_______Черных О.И.

Малоэтажное общественное здание с зальным помещением

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по дисциплине

Проектирование городской среды (1- ПГС)

Выполнил студент группы ДСб -11-2 __________ Старкова А.И.

Нормоконтроль ___________Корзун А.В.

Курсовой проект защищен с оценкой ____________

Иркутск 2013г.

Министерство образования и науки Российской Федерации

ФГБ ОУ

Иркутский государственный технический университет

Институт Архитектуры и Строительства

Кафедра Истории архитектуры и основ проектирования

ЗАДАНИЕ

НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ

По курсу: Проектирование городской среды

Студенту: Старковой Алене Игоревне

Тема проекта: Малоэтажное общественное здание с зальным помещением.

Исходные данные: Нормы технологического проектирования НТК-АПК 1.10.07.002-02. Состав проекта общественного здания (фасады, разрезы, поэтажные планы, ситуационный план и макет). Список необходимых помещений для данного типа здания - Речной вокзал.

Рекомендуемая литература:

1. Георгиевский О.В. Художественно-графическое оформление архитектурно-строительных чертежей : [Учеб. пособие] / О. В. Георгиевский. - М. : Архитектура-С,2004. - 79 с. : a-ил

2.Смоляр И. М. Экологические основы архитектурного проектирования: учеб. пособие для студ. учреждений высш. проф. Образования/ И. М. Смоляр, Е. М. Микулина, Н. Г. Благовидова. – М.: Издательский центр «Академия», 2010. – 160 с.: ил.

3.Шимко, В. Т. Архитектурно-дизайнерское проектирование городской среды.: учеб. для вузов по специальности "Дизайн архитектур. среды" направления подгот. "Архитектура". М.: Архитектура-С, 2006. - 382 с. : a-ил.

Графическая часть: на планшете 550х750.

Дата выдачи задания: 29.01.2013г.

Дата представления проекта руководителю: 28.03.2013г.

Руководитель курсового проекта___________Черных О.И.

Содержание

1.Введение ……………………………………………………………………….3

2. Исходные данные……………………………………………………………..3

3. Основные этапы работы ..…………………………………………….……...3

4. Основные требования к работе……..………………………………………..4

5. Заключение (описание работы)……………………………….……………..4

6. Список литературы…………………………………………………………...5 7. Приложения (иллюстрация)…………………………………………………6-7

Введение

Цель работы: освоение принципов проектирования городской среды и архитектурного проектирования на примере малоэтажного общественного здания с зальным помещением – Речного Вокзала.

Задание на работу: Разработать эскизный проект общественного здания малой этажности (макет, фасад, разрез, поэтажные планы) – Речного вокзала на Байкале. Разработать ситуационную схему с привязкой объекта к месту в зоне Круго-Байкальской железной дороги.

Исходные данные:

Нормы технологического проектирования НТК-АПК 1.10.07.002-02.

Состав эскизного проекта малого общественного здания с зальным помещением; Таблица состава помещений общественного здания выбранного профиля, Схема функционального зонирования помещений.

Основные этапы работы:

- определение специфических особенностей объекта выбранного типа;

- сбор дополнительной информации по данному типу объектов;

- изучение зарубежных и отечественных аналогов;

- анализ факторов, влияющих на функциональную структуру проектируемого объекта и его архитектурно - планировочное решение (природно-климатических, градостроительных, функциональных, социальных);

- определение факторов, влияющих на размещение объекта на земельном участке (градостроительная ситуация: наличие транспорта и пешеходных путей, особенности рельефа, наличие окружающей застройки и прочее);

- определение элементов возможного благоустройства участка (озеленение, освещение, парковка автомобилей, подъездные пути);

- решение объемно-планировочной структуры с учетом функционального зонирования помещений (разработка планов здания и выполнение макета);

- определение конструктивной схемы здания, наиболее соответствующей общему архитектурному замыслу (разработка разреза или разрезов);

- определение художественного образа, органично связанного с местом постройки и общим объемно-пространственным решением (разработка фасадов);

- разработка композиционного и графического решения проекта (желательно с применением цвета);

- выполнение итоговой подачи эскизного архитектурного проекта на планшете 550х750..

Основные требования к работе

Курсовая работа выполняется на планшете 550х750. Приемы архитектурной графики могут быть любыми (черно-белая графика, цветная гуашь, цветные карандаши, отмывка цветной акварелью, компьютерная графика, техника аппликации).

Примечание: Если планируется участие в конкурсе, то планшет 1000х1000

Рекомендуемый состав проекта:

Ситуационная схема (с показом привязки объекта к участку), поэтажные планы (1 или 2 этажа), 2 фасада, разрезы. Макет проектируемого объекта – обязателен. В некоторых случаях допустимо размещение макета не на планшете (где может быть представлена только графическая часть), а на отдельном малом планшете.

Заключение

В процессе выполнения проекта Речного вокзала найдено оригинальное объемно-пространственное, конструктивное и композиционное решение общественного здания. В ходе работы учитывался характер места, функциональное назначение объекта, местные климатические особенности. Решение представлено в виде эскизного проекта. Необходимо отметить очень удачное цветовое решение проекта и интересную композицию итоговой подачи курсовой работы. Работа дополнена фотографиями береговой линии озера. Фото выполнено автором проекта. Студентка справилась с выполнением макета нестандартной оригинальной формы. Выполнена привязка объекта к реальному участку земли на берегу озера Байкал в зоне Круго - Байкальской железной дороги. Работа рекомендована к участию в конкурсе. Оценка – отлично.

Недостатком работы является наличие всего лишь одного детально разработанного фасада. По программе их должно быть как минимум два.

Литература:

1.Гельфонд А.Л.

Архитектурное проектирование общественных зданий и сооружений. Учебное пособие. М: Архитектура С. 2007.

2.Георгиевский О. В.

Художественно-графическое оформление архитектурно-строительных

чертежей : [Учеб. пособие] / О. В. Георгиевский. - М. : Архитектура-С,

2004. - 79 с. : a-ил.

3.Сапрыкина Н. А.

Архитектурная форма: статика и динамика : учеб. пособие для вузов по

направлению и специальности "Архитектура" / Н. А. Сапрыкина. - Стер.

изд.. - М. : Архитектура-С, 2004. - 402 с. : a-ил. - (Специальность

"Архитектура").

4.Смоляр И. М.

Экологические основы архитектурного проектирования: учеб. пособие для студ. учреждений высш.проф. Образования/ И. М. Смоляр, Е. М. Микулина, Н. Г. Благовидова. – М.: Издательский центр «Академия», 2010. – 160 с.: ил. 5.Стасюк Н.Г. Макетирование: учебное пособие по направлению «Архитектура»/ Н.Г. Стасюк, Т.Ю. Киселева, И.Г.Орлова; Московский Архитектурный институт. - М.: Архитектура-С, 2010.-94с: а-ил.

6.Шимко, В.Т.

Архитектурно-дизайнерское проектирование городской среды.: учеб. для вузов по специальности "Дизайн архитектур. среды" направления подгот. "Архитектура". М.: Архитектура-С, 2006. - 382 с. : a-ил.

7.Черных О.И.

Методические рекомендации по выполнению курсового проекта по теме «Малоэтажное общественное здание».- Иркутск: Изд-во ИрГТУ, 2003.- 32с.

Приложения № 1-3. «Малоэтажное общественное здание – Речной вокзал на 130 км Круго-Байкальской железной дороги»

Приложения прикладывают на отдельных листах и каждое подписывают. На лист входит обычно по два фото. Общее решение фотографируют фронтально. Не должно быть никакого лишнего фона. Макет затем снимают отдельно на тщательно продуманном нейтральном фоне – это отдельные приложения.

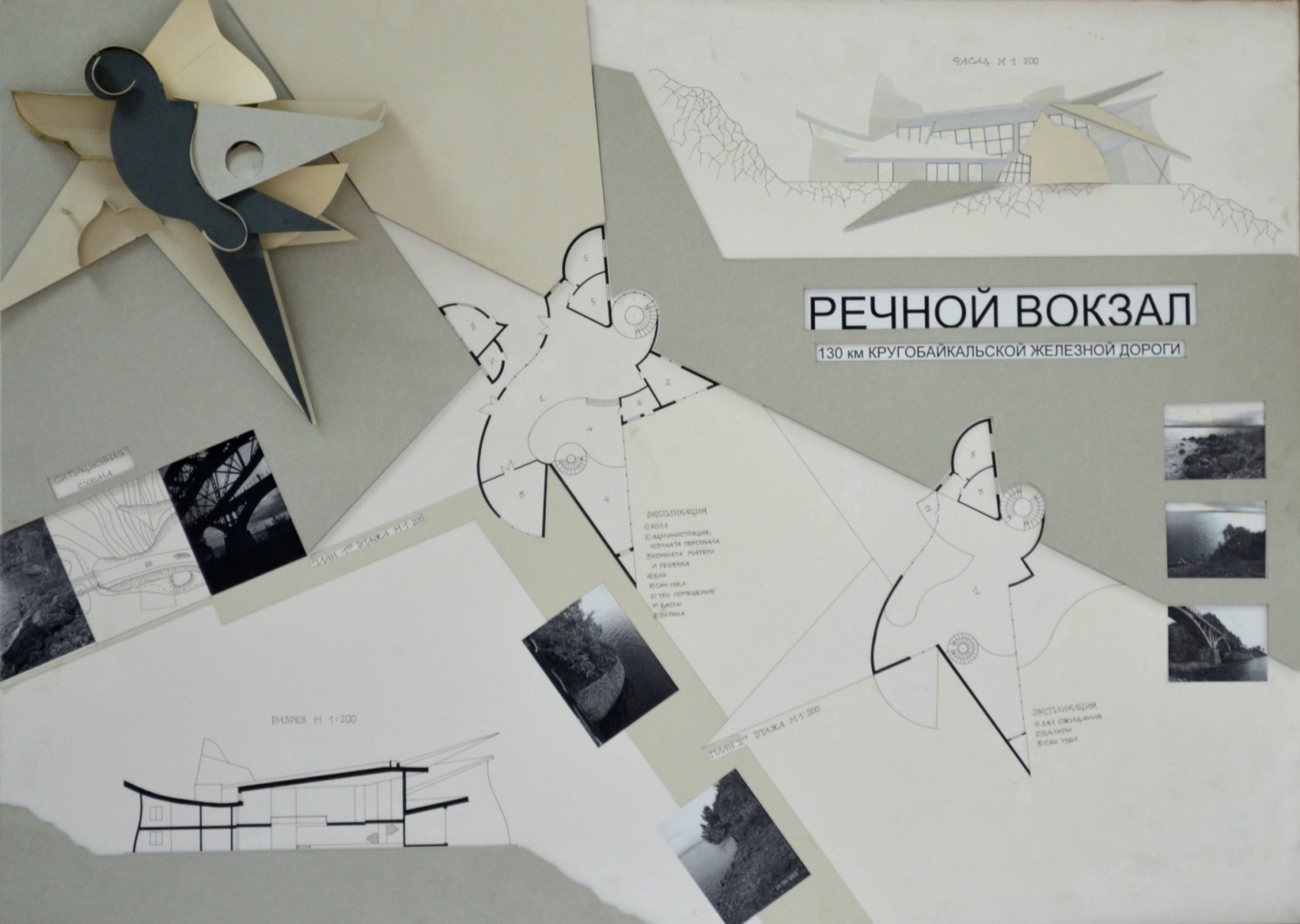

Приложение 1. Итоговая работа на планшете 550х750 «Малоэтажное общественное здание – Речной вокзал на 130 км Круго-Байкальской железной дороги»

Приложение 2. Макет Речного вокзала…….

Картинка МАКЕТА отсутствует, но она должна быть!!!! К каждой курсовой по 2 фото как минимум должно быть приложено – ОБЩЕЕ решение ПЛАНШЕТА и отдельно МАКЕТ – желательно в разных ракурсах. Таким образом, приложений должно быть более двух.

ДАЛЕЕ СЛЕДУЮТ ТОЛЬКО КАРТИНКИ (Музей, Термы и Яхт – Клуб) и ЗАКЛЮЧЕНИЯ К НИМ КАК ВОЗМОЖНЫЕ ОБРАЗЦЫ.

КО ВСЕМ КАРТИНКАМ ОТНЕСТИСЬ НАДО СОВЕРШЕННО КРИТИЧНО – ВЕЗДЕ ЧЕГО-НИБУДЬ ДА НЕ ХВАТАЕТ. ТЕПЕРЬ СИТУАЦИЯ КРУТО ИЗМЕНИЛАСЬ и в связи с тем, что все курсовые будет проверять внешняя Специальная комиссия - состав работ должен быть ПОЛНЫМ. И все должны выполнить программу – минимум. В противном случае работы приниматься НЕ будут. Все курсовые должны быть представлены в установленный срок вместе с приложениями в виде ФОТО и описаниями по данному образцу.

ДРУГИЕ КАРТИНКИ

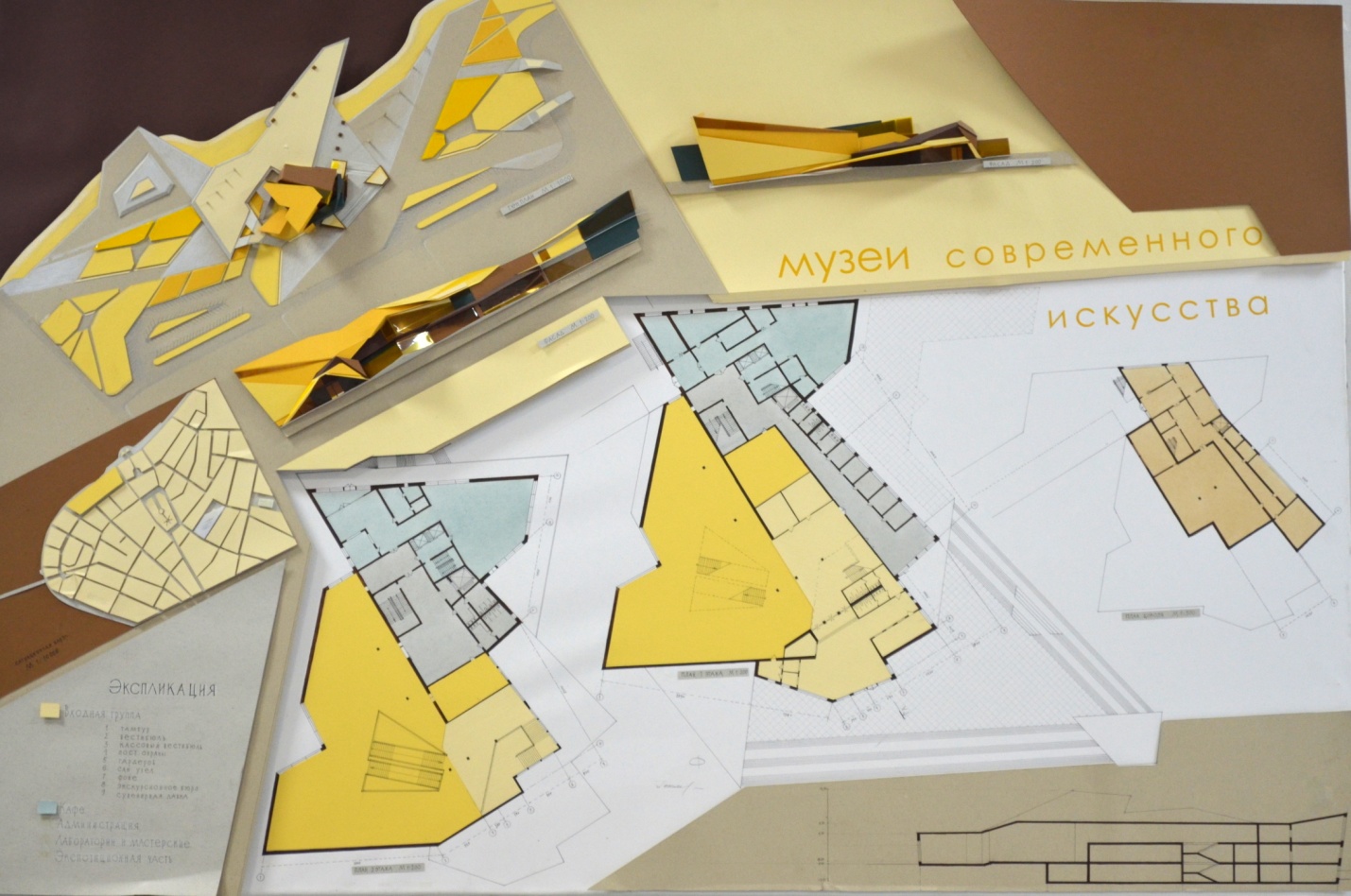

Приложение 1. Итоговая работа на планшете 550х750 «Музей современного искусства»
