Лабораторная работа № 7 измерение энергии в трехфазной трехпроводной цепи
Цель работы: экспериментально проверить методы измерений активной и реактивной энергии в трехфазных электрических цепях.
Основные теоретические положения
В цепях переменного тока энергию измерят с помощью счетчиков индукционной системы, измерительные механизмы которых содержат катушки напряжений с большим числом витков и токовые катушки, имеющие малое число витков. Для правильного подключения счетчиков один вывод каждой катушки имеет обозначение и (так называемый генераторный вывод).
В трехфазных трехпроводных цепях при любой нагрузке для измерения активной энергии можно использовать метод двух счетчиков, включенных в цепь специальным образом (схема имеется на рабочем месте). Токовые катушки приборов включаются последовательно в два любых линейных провода, причем генераторные выводы должны располагаться со стороны источника питания. Катушки напряжения генераторными +выводами подключаются к этим же линейным проводам, а другими выводами - к третьему линейному проводу, в котором нет токовых катушек. Активная энергия, израсходованная в цепи, находится как сумма показаний приборов:
ΔWa = ΔW1 + ΔW2, где ΔW1, ΔW2 расходы энергии, измеренные каждым счетчиком.
При симметричной нагрузке эти же два прибора можно использовать для измерения реактивной энергии, которая определяется
по формуле ,^ _
ΔWР = ΔW1 - ΔW2)√3.
В методе двух счетчиков при Сй^< 0.5 диск одного из счетчиков вращается в обратную сторону, я его расход энергии может получиться отрицательным.
■-■'■-""': ... ' ■ 31
Реактивную энергия в трехфазной цепи при симметричной нагрузке можно измерять одним однофазным счетчиком, включенным на "чужие" фаэн (третий счетчик на схеме). Токовая катушка прибора включается в любой из линейных проводов, а катушка напряжения - к двум другим линейным проводам.
Реактивная энергия определяется по формуле:
где dW3- расход энергии, измеренный счетчиком.
Результаты измерений активной и реактивной анергии за определенный промежуток времени (месяц* год) позволяет вычислить с редневввеврнное значение йи^ потребителя за это время. От значения Costftp зависит тариф за электроэнергию, согласно которому производят расчеты с энергоснабжающей организацией.
Приборы и оборудование
1.Потребитель - асинхронный двигатель, нагруженный генератором постоянного тока. Данные двигателя: Рн-*1,в кВт; 1Н "50 Гц; V„ -380/220 В.
2.Однофазный счетчик - 3 шт.
3.Трехфазный двухэлементный ваттметр на 3 кВт. 4. Трехфазный двухэлементный варметр на 3 кВАр.
5.Трехфазный двухэлементный счетчик.
6.Фазометр на C<tf£=(0,2-1-0,9).
Порядок выполнения работы
1В соответствии оо схемой подключить три однофазных счетчика и проверить цепь совместно с руководителем.
2.Записать в таблицу I начальные показания всех счетчиков и показать их руководителп.
3.Включить рубильник и, регулируя нагрузку с помощью ламп и реостата в цепи возбуждения генератора постоянного тока, произвести измерения в трех режимах:
т)Со4<?<0,5. Выключены ъсе лампы и обмотка возбуждения. Один из счетчиков вращается в обратнув сторону. 2) C<ttV*=0,5. Включены одна или дзе лампы. Один из счетчиков ^52 >42 '■
неподвижен.
3)Cbsf>0,5. Включены все лампы. Все счетчики вращается в одну сторону. ,
Таблица I
7** •'-■•- •--'■ |
Метод двух счетчиков |
Метод одного счетчика |
Контрольный счетчик активной энергии |
|
w< |
Wz |
*5 |
*Ч |
|
кВт-час |
кВт-час |
»ВАр-час |
кВт-час |
|
Начальные показания W»at. |
|
«о£ |
г |
|
Конечные показания Wко». |
|
|
|
|
Расход энергии |
-., |
|
|
**■-■ |
Время работы в каждом режике задается руководителем.
Показания ваттметра, варметра, фазометра и направления вращения однофазных счетчиков в каждом режиме занести в таблицу 2. -
Таблица 2
I режима |
Наблюдается |
. |
Вычисляется |
|
||||
Р |
Q |
cos<P |
Направление вращения счетчиков |
«*9>f. |
|
|||
кВт |
кВАр |
- |
I |
2 » 3 |
|
|
||
I- |
|
|
|
|
|
|
|
|
2. |
|
|
|
|
|
|
, |
|
з. - |
|
|
|
|
|
|
|
|
Выключить рубильник к в таблицу I записать конечные показания счетчиков. Вычислить расход энергии по каждому счетчику как разность конечных и начальных показаний.
Вычислить расход активной и реактивной энергий:
д ц^ -ft*", - *Wt)Ys -д^з J\S.
6. Рассчитать среднедзвешенный "оэфбициент мощности: - Cos<Pt/, *f*
• - yAW^t aw * и записать в таблицу 2. а f
Содержание отчета
В отчете представить:
Электрическую схему исследуемой цепи. I
Таблицы наблюдений. _;
Рабочие формулы и векторные диаграммы, доказывающие справедливость:
а) метода измерения активной энергия двумя счетчиками;
б) метода измерения реактивней энергии одним счетчиком, включенным на "Чужие" фазы.

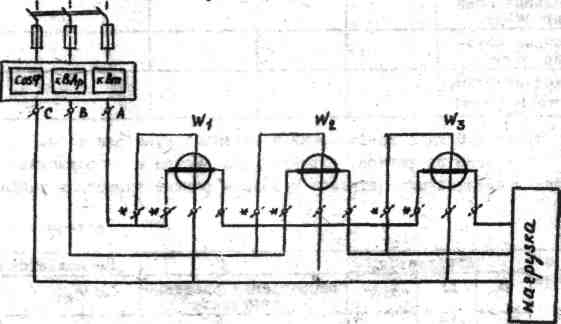

Схема лабораторной установки
