Лабораторная paбота №6 исследование системы трехфазного тока при соединении потребителей "треугольником"

Цель работы:

Проверить опытным путем соотношения между фазными и линей­ными токами при симметричной нагрузке. Научиться строить вектор­ные диаграммы токов и напряжений при соединении потребителей "треугольником".

Основные теоретические положения

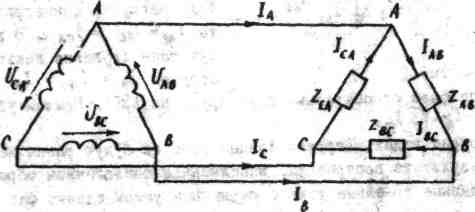

При соединении потребителей треугольником каждая фаза потре- бителя находится под линейным напряжением, поэтому в этом случае Uф=Uл (рис.1).

Рис.1

Соотношения между линейными (в линейных проводах) и фазны­ми (в фазах потребителя) токами в соответствии с 1 законом Кирх­гофа можно представить как

__ __ __

IА = IАВ - IСА

__ __ __

IВ= IВС - IАВ

__ __ __

IС = IАВ - IВС

В общем случае фазные токи сдвинуты относительно фазных напряжений на углы φАВ, φВС и φСА, величины которых определяются характером нагрузки φАВ = φВС =φСА=0.

Зная величину фазных токов, линейные токи можно определить с по­мощью векторных диаграмм следующим образом. Линейные напряжения, вырабатываемые генератором и поступающие на потребителя, можно, изображать в виде "треугольника", как и при соединении "звездой". Но для удобства построения и наглядности их можно представить и в виде симметричной звезды (рис.2).

Рис.2

Фазные токи IАВ, IВС, IСА строим совпадающими с нап­ряжениями UАВ, UВС, UСА Далее, используя правило сложения векторов, находим линейные токи; Надо помнить, что вычитание вектора соот­ветствует сложение вектора, равного ему по величине и обратного по направлению. Если нагрузка симметричная, то IАВ = IВС = IСА В ре­зультате сложения векторов получим IА = IВ = IС,

сдвинутые по фазе относительно друг друга на 120°. Причем убе­димся, что Iл =√3 Iф .

При других видах нагрузки фазные токи не будут равны между собой. В результате построений, выполненных аналогичным образом, получим неравные линейные токи с различным углом сдвига фаг меж­ду ними.

Приборы и оборудование

1.Вольтметр переменного напряжения (150 В).

2.Амперметр переменного тока (5 А).

3.Ламповые реостаты.

Порядок выполнения работы

1.Ознакомиться с приборами и оборудованием и записать их техни­ческие данные в бланк отчета.

2.Собрать электрическую цепь согласно приложенной схемы.

Проверить правильность ее сборки с преподавателем.

3.Провести измерение токов и напряжений при режимах нагрузки, указанных, в таблице 1, куда внести результаты измерений.

Таблица 1

Режимы работы	Измерить
	U12	U23	U31	I12	I23	I31	I1	I2	I3
	В	В	В	А	А	А	А	А	А
1.Симметричная нагрузка 2.Несимметричная нагрузка 3.0брыв фазы при симметричной нагрузке 4.Обрыв линейного провода при сим­метричной нагрузке

Режимы нагрузки:

1.Симметричная нагрузка: количество потребителей во всех фазах одинаково.

2.Несимметрична: нагрузка: в одной фазе включены три потребите­ля, в другой - два, в третьей - одни.

3.Обрыв фазы: в одной фазе вое потребители отклонены, в двух других симметричная нагрузка.

4.Обрыв линейного провода: отключить от потребителя и источни­ка один из линейных проводов при симметричной нагрузке фаз потребителя.

Содержание отчета

1.Технические характеристики измерительных приборов.

2.Схема электрической цепи.

3.Результаты измерений.

4.Векторные диаграммы напряжений и токов для всех режимов нагрузки.

5.Краткие выводы.

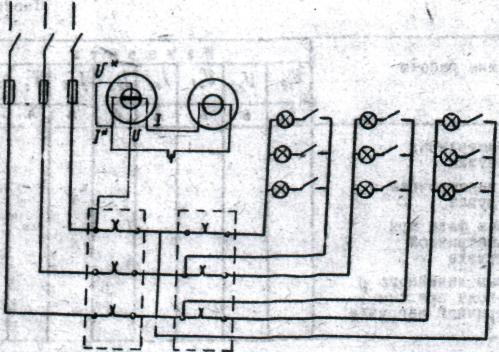

Схема исследования трехфазной системы при соединении потребителей "треугольником"
