2.2.Размерные числа
Размерные числа ставят над размерной линией на расстоянии 1…1,5 мм, параллельно ей, и по возможности ближе к середине. На учебных чертежах высота размерных чисел равна 3,5 мм. Размерные числа не зависят от масштаба, в котором выполнен чертёж, они всегда соответствуют действительным размерам изображённого предмета.

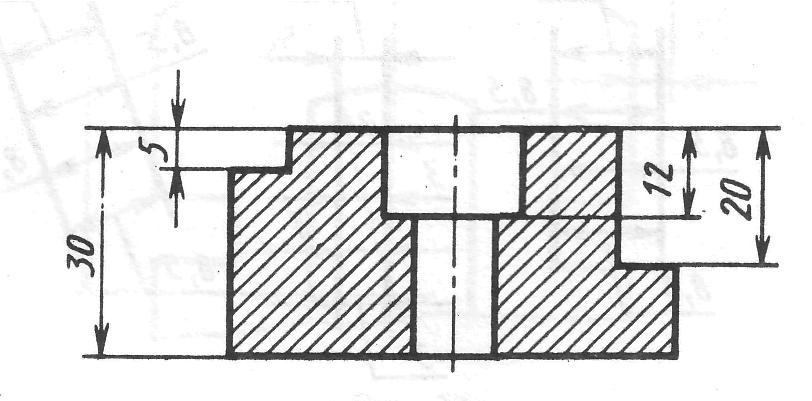

Не допускается разрывать линию контура для нанесения размерных чисел и наносить их в местах пересечения размерных, осевых и центровых линий. Если размерные числа попадают на осевые линии (рис.17а ), центровые (рис.17 б) или линии штриховки (рис.17 в), то эти линии прерывают.
Рис.17

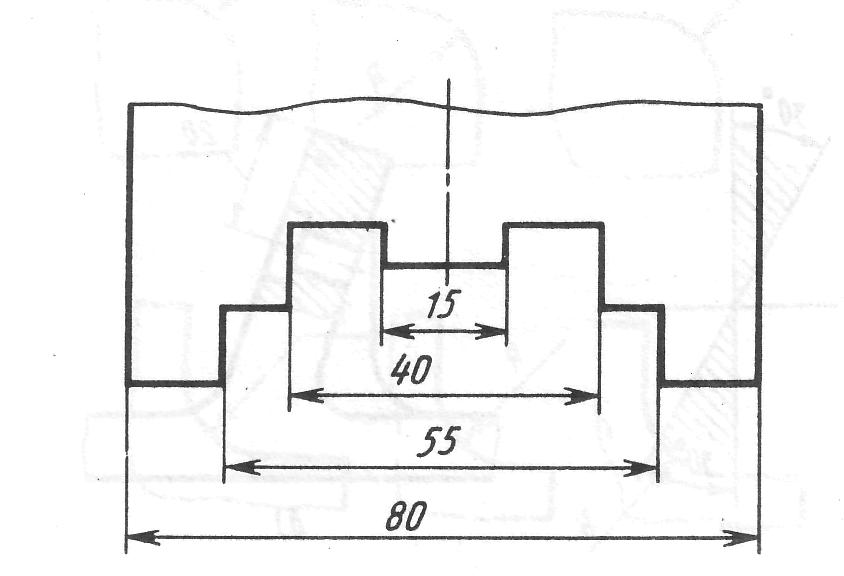

При нанесении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке (рис.18).
Рис.18

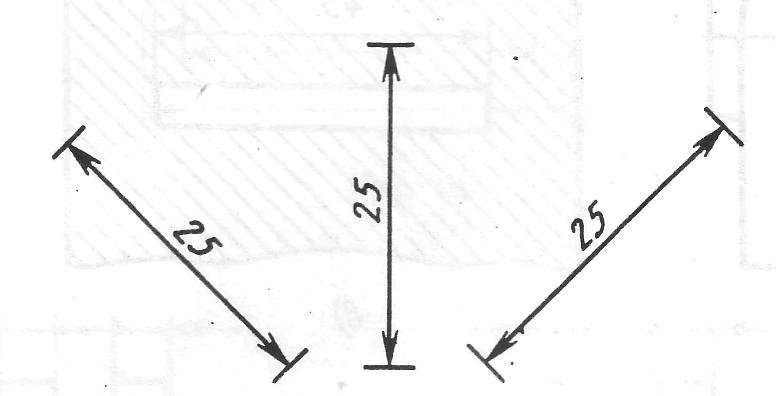

Если размерная линия вертикальная, то размерное число пишут слева от неё (рис.19).
Рис.19

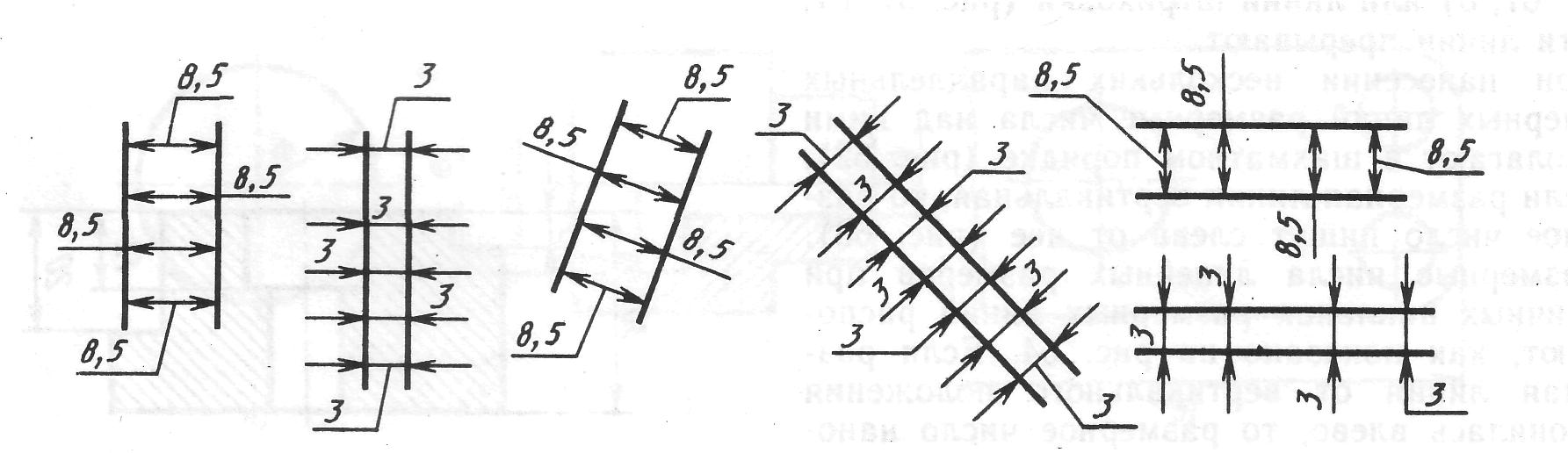

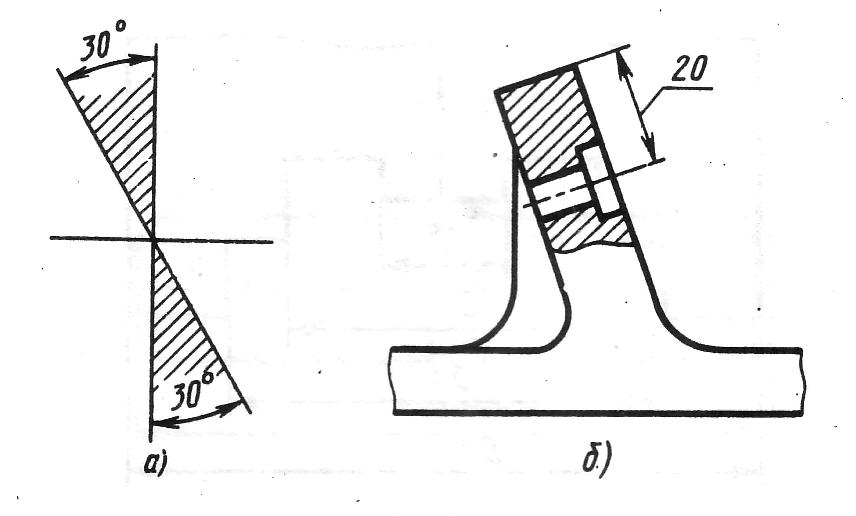

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис.20. Если размерная линия от вертикального положения отклонилась влево, то размерное число наносят справа от неё, над размерной линией. Если размерная линия отклонилась вправо от вертикального положения, то размерное число наносят над размерной линией слева. Если угол отклонения размерной линии от вертикального положения меньше или равен 30º (заштрихованная зона на рис.21 а), то размерное число следует располагать над полкой линии-выноски (рис.21 б).
Рис.20 Рис.21
Если для размерного числа недостаточно места, то размер следует наносить, как показано на рис.22.
Рис.22

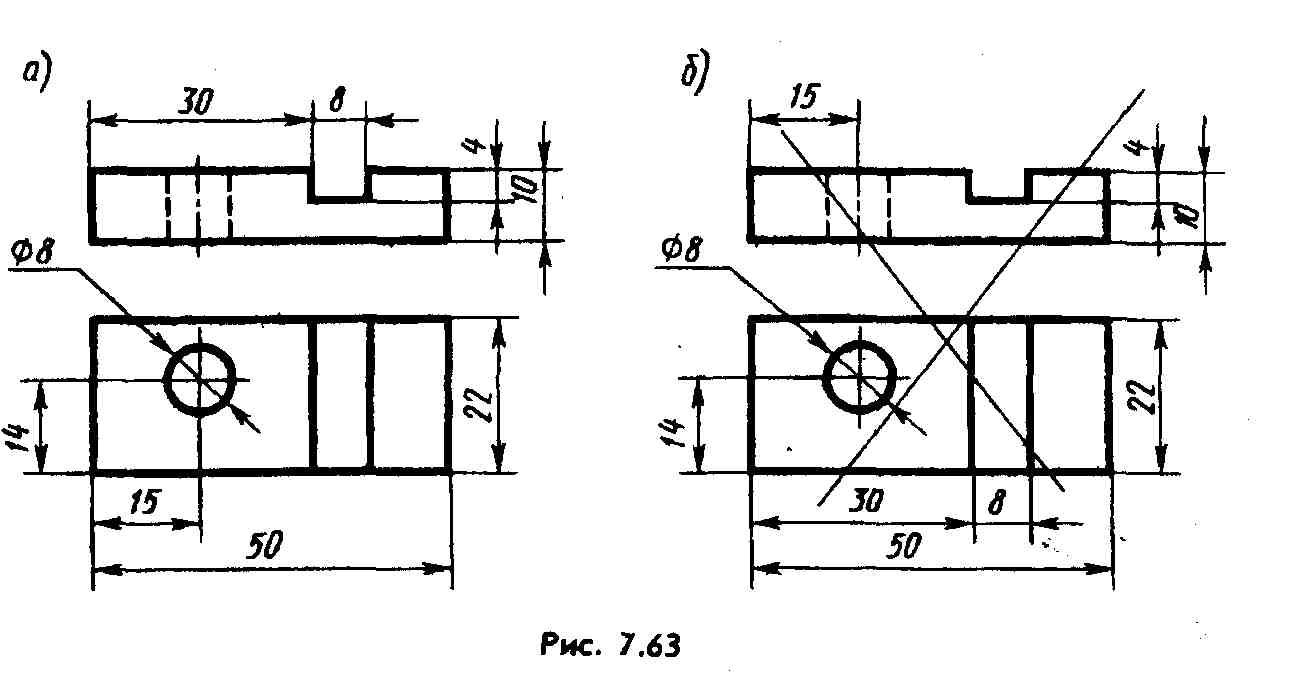

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, углублению, выступу, отверстию и т. п.), следует группировать в одном месте, располагая их на том изображении, где более полно показан этот элемент (рис.23).
Рис. 23
Нанесение размеров углов

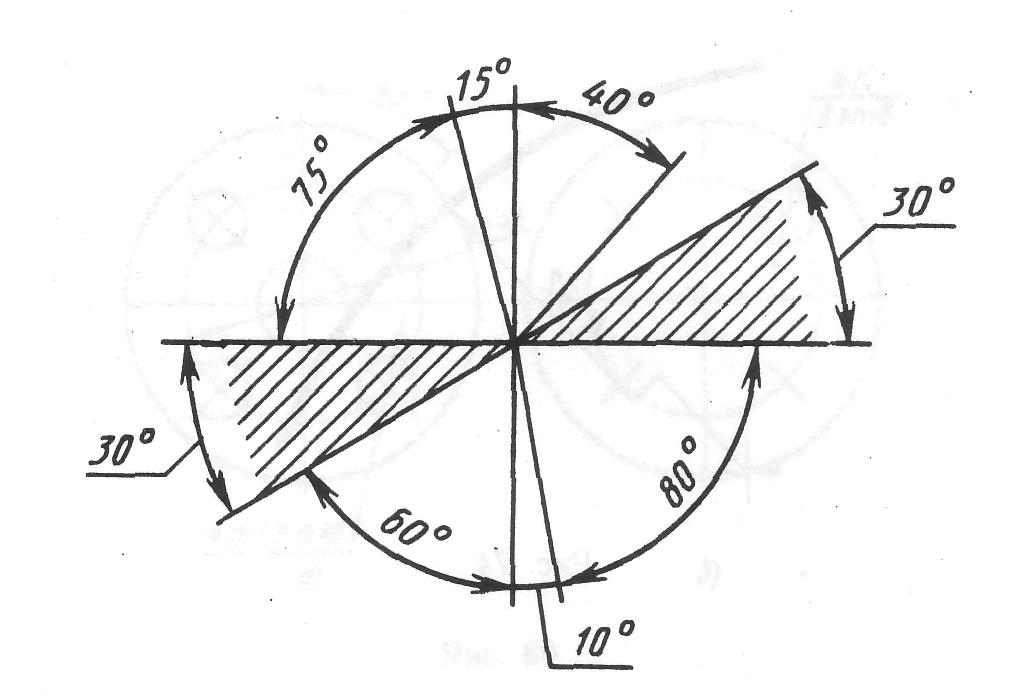

Угловые размеры наносят так, как показано на рис.24. Размерная линия проводится в виде дуги с центром в вершине угла, а выносные линии – радиально. Размерное число наносят над размерной дугой со стороны её вогнутости, если размерная линия расположена ниже горизонтальной осевой линии, и со стороны её выпуклости, если она расположена выше горизонтальной осевой линии.
В заштрихованной на рис.24 зоне размеры наносить не рекомендуется, но если этого избежать нельзя, то их следует располагать над горизонтально расположенной полкой линии-выноски. Для углов малых размеров при недостатке места размерное число также наносят над полкой линии-выноски (рис24, угол 10º).

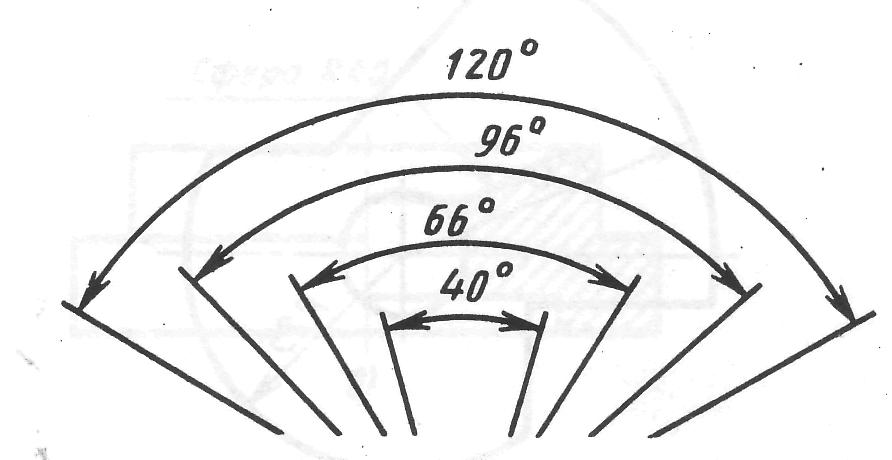

Размерные числа, расположенные над несколькими концентрическими размерными линиями, смещаются в шахматном порядке (рис.25).
Рис.24
Рис.25
