3.1 Пример предварительного расчета площадей окон и фонарей

Исходные данные: г. Харьков. Механический цех. IV разряд зрительных работ. Ширина пролетов 24м. длина здания 84м. Высота помещения от пола до низа ферм 7,2м. Высота подоконника 1,2м. Высота оконных проемов 5,4м. Ширина фонаря 12м, длина 60м. Фермы железобетонные. Переплеты окон и фонарей – металлические открывающиеся. Ориентация окон при боковом освещении – ЮВ. Остекление листовым стеклом одинарное. Затенение окон от противостоящих зданий отсутствует. Средневзвешенный коэффициент отражения поверхностей в помещении 0,3. Загрязнение умеренное.

Предварительный расчет производится раздельно для бокового освещения крайнего бесфонарного пролета и средних пролетов, освещаемых через фонари.

3.1.1 Расчет бокового освещения крайнего

бесфонарного пролета

Отношение площади окон к площади пола (%) при боковом освещении определяется по формуле (3.1)

.

Значения отдельных составляющих следующее:

а) е_N = е_н·m_N = 1,5·0,85 = 1,28%,

где е_н·по таблице В.1 [1] для IV разряда зрительной работы при боковом освещении составляет 1,5%;

m_N по таблице В.4 [1] при юго-восточной ориентации боковых светопроемов составляет 0,85;

б) коэффициент запаса К_з для механического цеха с незначительными выделениями пыли определяем по таблице В.3 [1]

К_з = 1,3;

в) величина общего коэффициента светопропускания τ₀ вычисляется по формуле (3.3) и данным таблицы Г.3, Г.4 [1].

τ₀ = τ₁ · τ₂ · τ₃ · τ₄ · τ₅.

По этим таблицам τ₁ = 0,9; τ₂ = 0,75; τ₃ = 0,8; τ₄ = 1; τ₅ = 0,9. Значение остальных коэффициентов в данном случае равны единице, так как загораживание окон несущими конструкциями, солнцезащитными устройствами и предохранительными сетками нет. Следовательно,

τ₀ = 0,9 · 0,75 · 0,8 · 1,0 · 0,9 = 0,49;

г) значение коэффициента r₁, учитывающего повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, определяется по таблице В.5 [1].

Отношение глубины помещения В = 24м к высоте от уровня условной рабочей поверхности до верха окна h₁ = 0,4 + 5,4 = 5,8м.

.

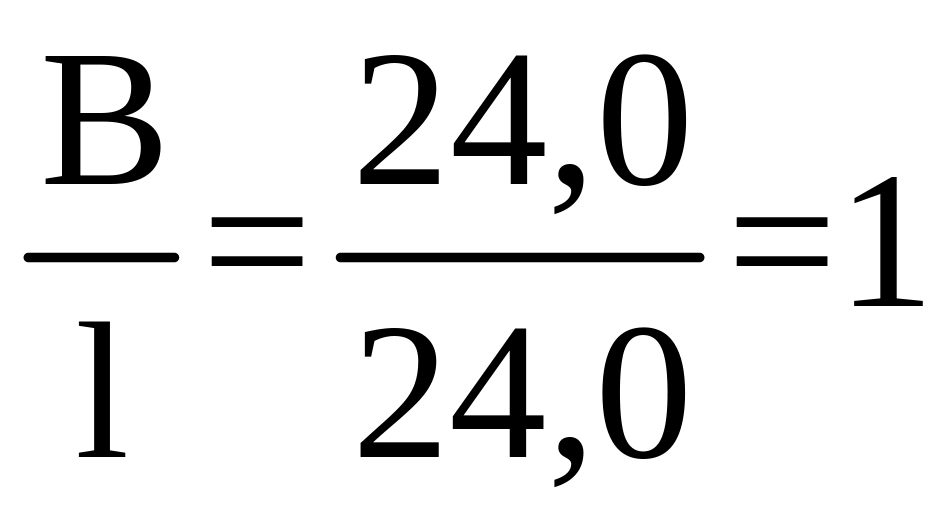

Отношение расстояния расчетной точки, условно принятой на границе между крайним и средним пролетами l = 24м, к глубине помещения В = 24м

.

Отношение длины помещения l_n = 84м к его глубине В = 18м

> 2.

Средневзвешенный коэффициент отражения поверхностей помещения по заданию ρ_ср = 0,3.

Значение r₁ для двухстороннего освещения, так как в данном случае против окон отсутствует продольная стена, от которой мог бы отражаться свет,

r₁ = 1,5;

д) световая характеристика окна η₀ по таблице Г.1 [1]. при

и равна 9,5;

е) значение коэффициента К_зд = 1, так как по заданию затенение окон противолежащими зданиями отсутствует.

Подставляя найденные значения в формулу 3.1, получаем

.

В пределах одного шестиметрового шага сетки колонн площадь пола S_п = 24 · 6 = 144м. Следовательно, необходимая площадь оконного проема

м².

По конструктивным соображениям проемы шириной 5,8м при высоте 5,4м. Площадь одного оконного проема в этом случае составит 31. 32м², что на 1% превышает расчетную величину. Такое отклонение значительно меньше допускаемого нормами (до 10%).

В случае, если ширина окна составляет > 6м в одном пролете при высоте остекления 5,4, необходимо увеличить высоту остекления за счет увеличения высоты наружной стены или естественное освещение совмещать с искусственным.
