2. Свайный фундамент

Выбор свай

Сваи, прорезая суглинок мягкопластичный, опираются на малосжимаемый грунт – сланец, по характеру работы являются сваями-стойками. По характеру изготовления принимаем забивные призматические железобетонные сваи.

Длина сваи:

Заделка свай в ростверк:

= 0,05 м

Заделка свай в грунт несущего слоя:

= 1,5 м

Мощность прорезаемых грунтов:

= 8,4 м

= 9,95 м

Принимаем сваи железобетонные забивные призматические (по ГОСТ 19804-78) С10-35.

Бетон В20 (

Арматура A–1 (d = 12 мм; )

Сечение 35˟35 см

Выбор глубины заложения ростверка

4. В зависимости от ИГУ площадки

За несущий слой принимаем суглинок

5. В зависимости от климатических условий

Место строительства – г. Челябинск

Нормативная глубина промерзания:

= 1,51 м

= 43 (СНиП 23-01-99 «Строительная климатология»)

– 0,23 м для суглинка

Расчетная глубина промерзания

=1,66 м

– коэффициент, учитывающий влияние теплового режима сооружения, принимается по СНиП 2.02.01-83* для неотапливаемых зданий = 1,1

6. В зависимости от конструктивных особенностей здания

Конструктивное решение здания предусматривает наличие подвала.

=2,8 м

Высота подвала

= 2 м

Толщина пола подвала

= 0,2 м

Толщина плиты

= 0,6 м

Проектируем ростверк с глубиной заложения = 2,8 м

Определение несущей способности свай

1. По грунту

= 1·10000·0,35² = 1225 кН

2. По материалу

= 1·1·(1·11,5·10^3·0,35²+215·10³·452·10^-4) = =11126,75 кН

В расчет принимаем = 1225 кН

Расчетное значение нагрузки на сваю:

=875 кН

= 1,4, т. к. несущая способность сваи определена расчетом, в том числе по результатам динамических испытаний свай, выполненных без учета упругих деформаций грунта.

Давление под подошвой ростверка:

793,3 кН/м²

Площадь подошвы ростверка:

= 14,66 м²

= ·n = 8940·1,2 = 10728 кН

Вес ростверка с грунтом на уступах:

= 20·2,8·14,66·1,1 = 903,1 кН

Количество свай в ростверке:

= 15,95

= 1,2 – коэффициент, учитывающий действие момента

Принимаем 16

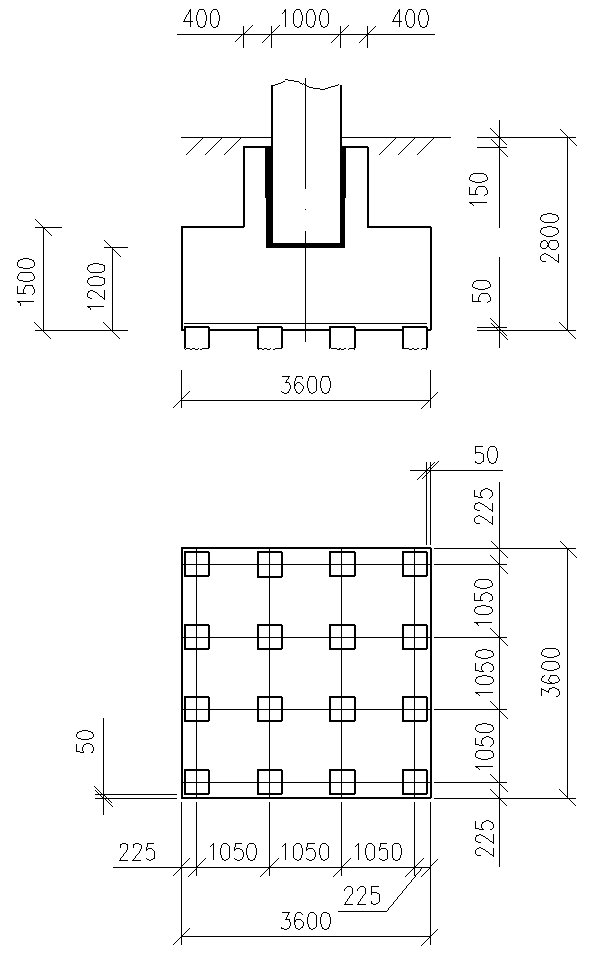

Конструкция ростверка

Определение веса ростверка и веса грунта на уступах

= 23,17 м³

= 13,12 м³

·23,17 = 579,25 кН

= 12,87·13,12 = 168,85 кН

= 12,87 кН/ м³

= 1,2 = 695,1 кН

= 1,2 = 202,62 кН

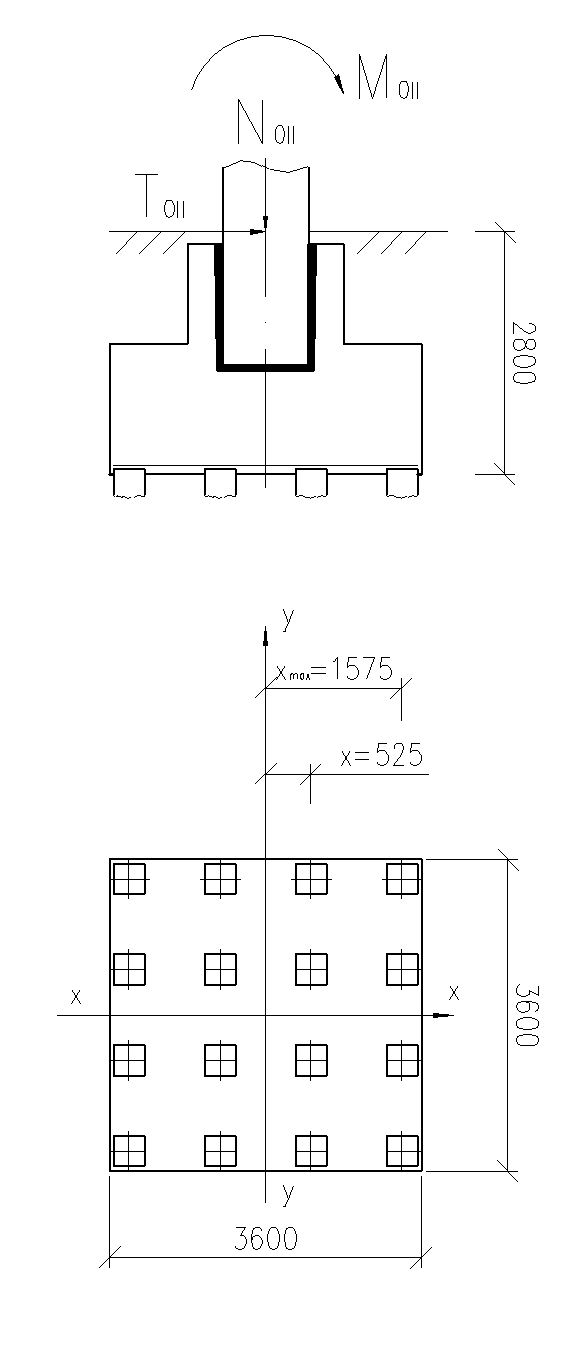

Проверка усилий, передаваемых на сваи

Проверку расчетных усилий, передаваемых на сваи, выполняем по условию:

Расчетное усилие, передаваемое на сваю:

= = 11625,72 кН

кН·м

кН

кН

Все сваи сжаты, максимальное усилие на сваю не превышает силы расчетного сопротивления сваи.

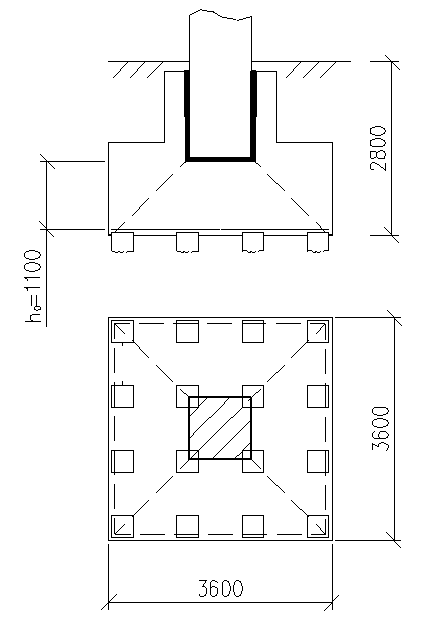

Прверка прочности ростверка на продавливание колонной

Проверка ростверка на продавливание внецентренно нагруженной колонной производиться из условия:

Продавливающее усилие:

Все сваи расположены в пределах нижнего основания пирамиды продавливания. Расчет прочности ростверка на продавливание не производится.

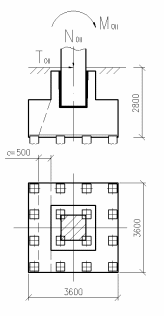

Расчет ростверка по поперечной силе в наклонных сечениях

Сумма расчетных усилий свай, находящихся за пределами наклонного сечения:

кН

Длина проекции наклонного сечения:

с = 500 мм

Материал ростверка – бетон Б20, = 0,9 МПа.

кН

Условие прочности выполняется.

Расчет ростверка на смятие торцом колонны

Расчетное сопротивление бетона смятию:

кН/м²

Площадь смятия:

, т.к. распределение местной нагрузки по площади смятия равномерное

кН

Условие прочности выполняется.

Расчет осадки

Проверка осадки не требуется, т. к. по характеру работы сваи являются сваями-стойками.
