Автоматическое регулирование напряжения

Переключатель числа витков устанавливается для того, чтобы обеспечивать изменение напряжения в системах, соединённых с трансформатором. Совсем необязательно, что целью всегда будет поддержка постоянного вторичного напряжения. Внешняя сеть может также испытывать падение напряжения, и это падение также должно быть компенсировано.

Оборудование управления переключателем числа витков не является частью самого переключателя числа витков; оно относится к релейной системе станции. В принципе переключатель числа витков всего лишь получает команды: повысить или понизить. Однако обычные функции координации между различными трансформаторами внутри одной и той же станции являются частью технологии переключателей числа витков. Когда разные трансформаторы соединены прямо параллельно, их переключатель числа витков должен двигаться синхронно с обоими трансформаторами. Это достигается тем, что один трансформатор имеет обмотку как ведущий трансформатор, а другой – как подчиненный трансформатор. Одновременная работа не будет возможна, если имеется небольшой интервал между циркулирующими токами обоих трансформаторов. Однако это не имеет никакого практического значения.

Последовательные регулировочные трансформаторы

Для регулирования коэффициента трансформации мощных трансформаторов и автотрансформаторов иногда применяют регулировочные трансформаторы, которые подключаются последовательно с трансформатором и позволяют менять как напряжение, так и фазу напряжения. В силу сложности и более высокой стоимости регулировочных трансформаторов, такой способ регулирования применяется гораздо реже.

Блоки управления тиристорами

БУСТ предназначен для управления тиристорами или симисторами в цепях управления активной нагрузкой (например, нагревательными элементами), включенной относительно нейтрали.

Прибор выпускается в настенном корпусе типа Н1

БУСТ рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, регулятором ТРМ10, измерителем-регулятором ТРМ151.

Функциональные возможности

• управление одно-, двух-, трехфазной нагрузками двумя методами:

  • фазовым

  • по числу полупериодов

• плавный выход на заданный уровень мощности;

• блокировка входного сигнала;

• контроль тока в нагрузке;

• контроль перехода напряжения через ноль.

Блок управлениями симисторами и тиристорами имеет 9 входов:

• 3 входа для контроля перехода напряжения фазы через 0;

• 3 входа для контроля тока в нагрузке;

• управляющий вход;

• вход блокировки;

• вход для задания уровня защитного отключения.

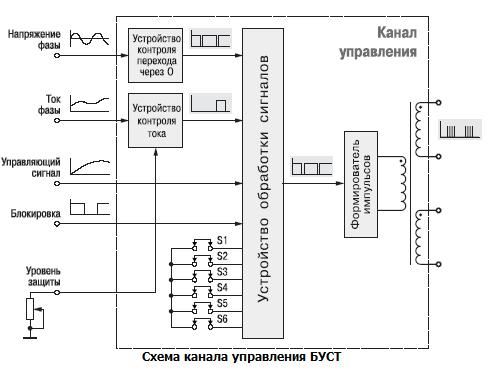

Канал управления

Устройство контроля перехода через ноль выдает импульс в начале каждого полупериода соответствующей фазы (см. рисунок). Эти импульсы синхронизируют работу узлов устройства обработки сигналов.

Контроль перехода через ноль

Устройство контроля тока предназначено для защитного отключения нагрузки при превышении установленной величины. Ко входу устройства контроля тока подключается вторичная обмотка трансформатора тока, а его первичная обмотка включена в цепь нагрузки соответствующей этому входу фазы. Максимально допустимый ток на входе прибора не должен превышать 2 А.

Сигнал «блокировка» запрещает запуск формирователя импульсов. При его снятии произойдет плавный выход на заданный уровень мощности. В качестве источника сигнала «блокировка» могут применяться электронные устройства, имеющие на выходе сигнал TTL-уровня, транзистор n—p—n-типа с открытым коллекторным выходом или кнопки, тумблеры, герконы или реле. Активный уровень сигнала «блокировка» — низкий.

Уровень защитного отключения задается внешним переменным резистором сопротивлением 100 кОм. При превышении заданного порога устройство контроля тока формирует сигнал аварийного выключения, при котором блокируется работа устройства обработки сигналов и светодиоды, индицирующие уровень управляющего сигнала, начинают мигать. Снятие аварийного состояния происходит при выключении питания прибора.

К управляющему входу можно подключить:

• стандартный сигнал 0...10 В;

• стандартный сигнал 0...20 мА;

• стандартный сигнал 4...20 мА;

• стандартный сигнал 0...5 мА;

• переменный резистор.

Устройство обработки сигналов анализирует состояние перемычек S1...S6, которые задают режим работы; определяет момент открытия тиристора или симистора в зависимости от величины сигнала на управляющем входе, и запускает формирователь импульсов.

Фазовое управление
