    1. Разработка логической модели базы данных с помощью

пакета ERWIN

Пакет ERWIN (мы рассматриваем версию AllFusion ERwin DataModeler 4.1) предназначен для визуального проектирования логической модели базы данных.

Реализация моделирования в ERWIN базируется на теории реляционных баз данных и методологии IDEF1X. Методология IDEF1X определяет стандарты терминологии, используемой при информационном моделировании, и графического изображения типовых элементов на диаграммах. Возможны две точки зрения на информационную модель и, соответственно, два уровня модели. Первый - логический (точка зрения пользователя) - описывает данные, задействованные в бизнесе предприятия. Второй - физический - определяет представление информации в БД. ERWIN объединяет их в единую диаграмму, имеющую несколько уровней представления. Процесс построения информационной модели состоит из следующих шагов:

  • определение сущностей;

  • определение атрибутов сущностей;

  • задание первичных ключей;

  • определение зависимостей между сущностями;

ERWIN создает визуальное представление (модель данных) для решаемой задачи. Это представление может использоваться для детального анализа, уточнения и распространения как части документации, необходимой в цикле разработки. Однако ERWIN далеко не только инструмент для рисования. ERWIN автоматически создает базу данных (таблицы и другие объекты, необходимые для управления данными).

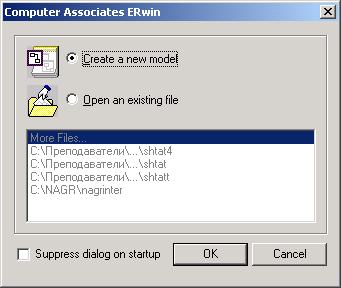

При вызове программы появляется окно:

,

позволяющее либо создать новую модель, либо открыть существующую.

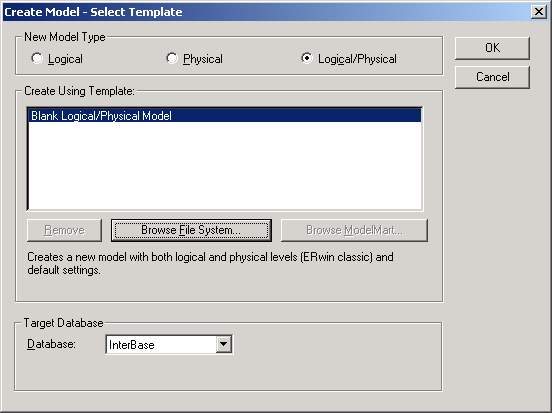

При создании новой модели появляется окно:

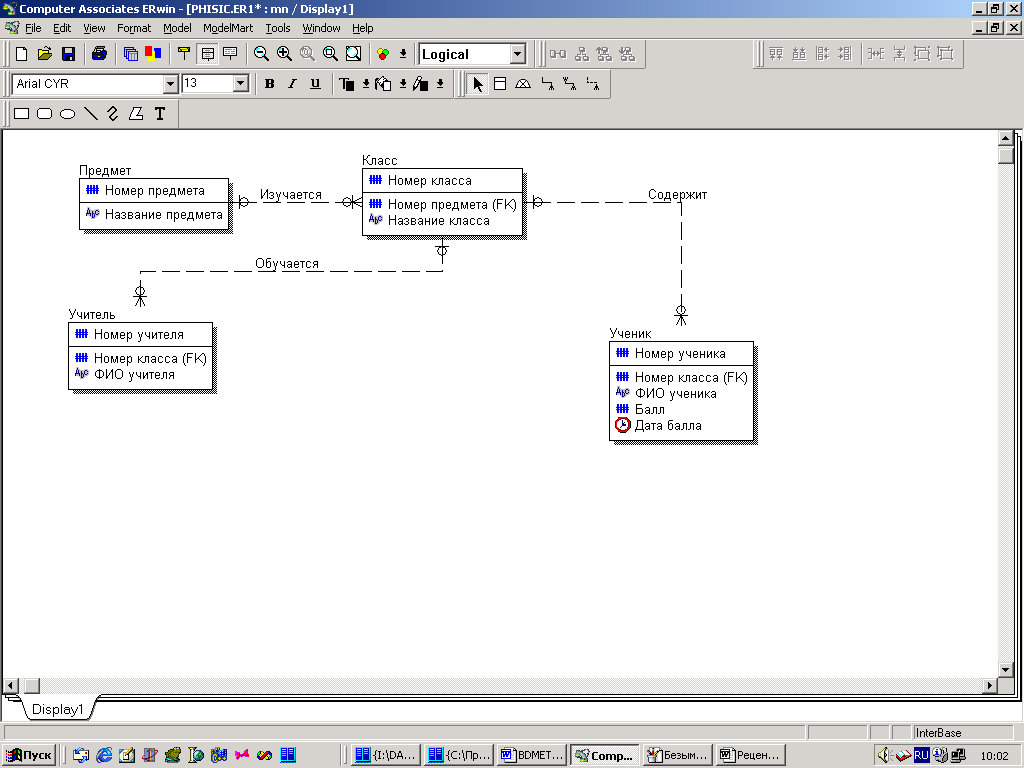

Общий вид окна программы ERWIN с примером записанной модели показан на рис. 7.

Рис. 7

На диаграмме пока будем изображать только логические модели. Вид модели выбирается переключением списка Logical/Phisical.

С помощью панели инструментов на диаграмме можно разместить:

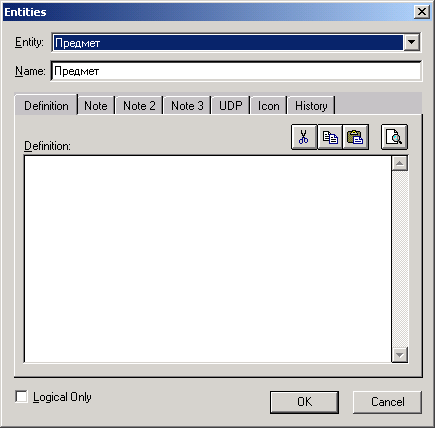

После размещения на диаграмме сущности задается ее имя (с помощью пункта контекстного меню Entity Properties). При этом появляется окно

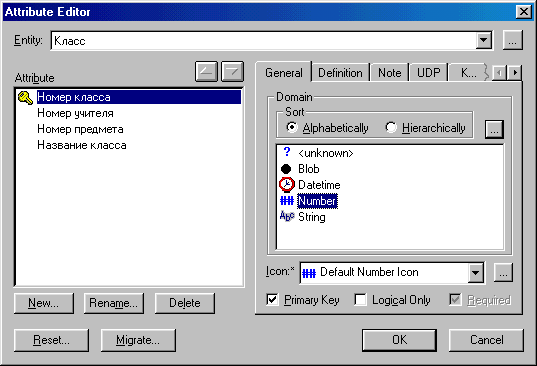

Сущностям приписываются различные атрибуты - поля. Это делается через редактор атрибутов, окно которого становится доступным путем выбора из контекстного меню пункта Attributes. При этом появляется окно для создания и редактирования атрибутов (назначение им имен и типов, назначение некоторых из них ключами).

Для определения первичных ключей сущностей чаще всего создаются дополнительные числовые поля, в которых будет сохраняться уникальный номер для каждого экземпляра сущности (например, Номер класса). Это поле, как правило, не должно быть видимо пользователю (это следует учитывать при разработке программ). В ряде случаев такое уникальное числовое поле уже определено условиями предметной области.

Для назначения первичных ключей сущностей необходимо при нахождении курсора в поле ключа включить кнопку Primary Key.

Для отображения в модели типов полей в виде пиктограмм следует выбрать пункт основного меню Format, Entity Display, Attribute Icon.

Для установления связи выбирается инструмент Non-Identifying Relationship, делается щелчок сначала по родительской сущности, затем по дочерней сущности. После этого в дочерней сущности появляются атрибуты - первичные ключи родительской сущности. В дочерней сущности такие атрибуты имеют пометку внешнего ключа (Foreign Key -FK).

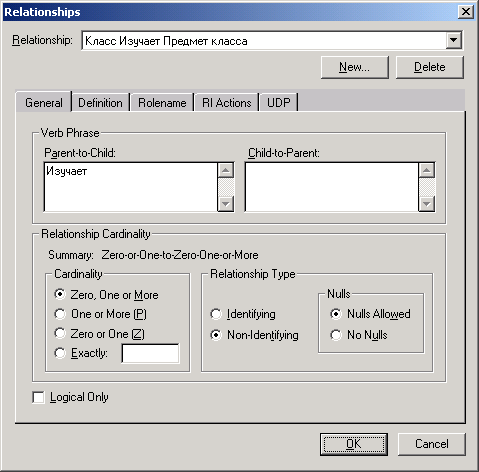

Щелкнув по связи, следует указать ее имя:

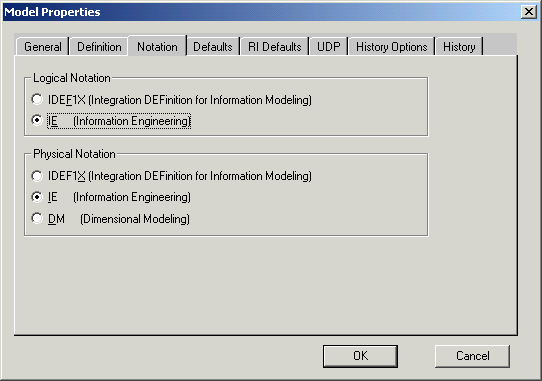

Модель можно отображать в методологиях IE (Information Engineering), что более предпочтительно, и в методологии IDEF1X (Integration Definition for Information Modeling). Выбор методологии производится с помощью пункта меню Model, Model properties, закладка Notation:
