Схемы внешнего электроснабжения
На промышленных предприятиях с большими мощностями применимы глубокие вводы напряжением 35—110 кВ, представляющие собой кабельные или, если позволяет местность, воздушные линии, которые заканчиваются у места потребления трансформаторами, присоединяемыми к распределительным устройствам напряжением 6—10 кВ, а в некоторых случаях непосредственно к цеховым распределительным устройствам.
Если промышленные предприятия расположены на значительном расстоянии от населенных пунктов и вдали от сетей энергосистемы, внешнюю схему электроснабжения осуществляют либо с помощью линий электропередачи напряжением 35 кВ, присоединенных к распределительным сетям этого напряжения, либо с помощью линий электропередачи напряжением 110 кВ и выше, присоединенных к районным сетям. В этих случаях на промышленном предприятии сооружают понизительную подстанцию, трансформирующую электрическую энергию на напряжение распределительной сети предприятия.
Схемы внутреннего электроснабжения
Чаще всего, особенно при двух источниках питания, предпочтение отдают схеме глубокого секционирования (см. рис. 8-3), предусматривающей двустороннее питание от независимых источников каждой секции наиболее ответственных подстанций и наличие АВР на секционных выключателях.
Схемы загородных сетей
Назначение этих сетей — электроснабжение сельскохозяйственных предприятий, небольших населенных пунктов, городов районного подчинения, колхозов и совхозов.
Загородные сети напряжением 10 кВ строят, главным образом, по радиальным схемам с замыкающими перемычками, обеспечивающими резервирование при ремонтах (см. рис. 8-11); при этом часть потребителей присоединяется на глухих ответвлениях, а часть наиболее ответвленных включаются в рассечку линий.

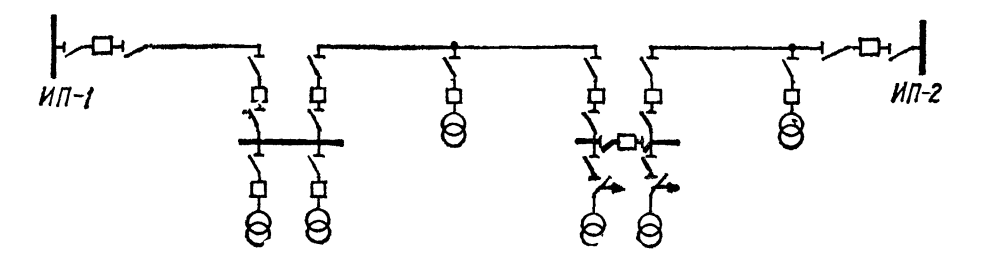

Рис. 8-12. Схема замкнутой сети напряжением 35 кВ.
Загородные сети 35 кВ сооружают преимущественно по радиальным разомкнутым схемам, а при наличии потребителей I категорни по схемам с двусторонним питанием от двух независимых источников. Пример такой схемы представлен на рис. 8-12.
Распределительные сети 380/220 В выполняются, как правило, воздушными по разомкнутой схеме.
38. Режимы электрических сетей. Схемы электрических сетей
Назначением расчетов режимов электрических сетей являются:
– выбор схемы и параметров сети, в т. ч. определение загрузки элементов сети и соответствия их пропускной способности ожидаемым потокам мощности, а также выбор сечений проводов и мощностей трансформаторов; – выбор средств регулирования напряжения, компенсации реактивной мощности и оптимизации потокораспределения;
– выявление тенденций изменения потерь мощности и электроэнергии в электрических сетях и разработка мероприятий по их ограничению;
– разработка мероприятий по обеспечению устойчивости электроэнергетической системы (ОЭС).
Для указанных целей в схемах развития энергосистем и электрических сетей выполняются расчеты:
установившихся режимов работы:
– статической устойчивости (для системообразующей сети ОЭС);
– динамической устойчивости (в схемах выдачи мощности электростанций);
– токов КЗ.
Расчеты выполняются с использованием вычислительной техники и соответствующих программ для ЭВМ.
Расчеты установившихся режимов и статической устойчивости выполняются на основной расчетный срок (5—10 лет), а при необходимости для решения отдельных вопросов развития сети, также на промежуточные и перспективные этапы. Расчеты токов КЗ выполняются на перспективу 10 лет, а при необходимости — на промежуточный период. В схемах развития ОЭС для узловых пунктов системообразующей сети дается также оценка токов КЗ на перспективу 15 лет.
2 часть)
Существует несколько схем распределения электроэнергии: радиальные, магистральные и смешанные.
В случае радиальных схем, каждая подстанция питается отдельными линиями. В случае магистральных - к одной линии можно присоединить группу из нескольких городских трансформаторных подстанций.
Радиальные схемы электроснабжения отличаются своей надежность, но между тем к ним требуется большее количество проводов, кабелей и высоковольтной аппаратуры. Стоимость сетей за счет этого увеличивается. В крупных городах, как правило, радиальные и магистральные схемы применяются в зависимости от требований к надежности электроснабжения присоединенных потребителей.
Городские электрические сети напряжением 6-10 кВ характерны тем, что в любом из микрорайонов могут оказаться потребители всех категорий по надежности электроснабжения, что требует качественного построения схемы сети. Предназначена для подключения городских подстанций с двумя трансформаторами номинальной мощностью до 630 кВ, а часто применяют двухлучевую схему с АВР на стороне низшего напряжения с контакторной автоматикой. В случае поломки одного из лучей высшего напряжения или трансформатора нагрузка автоматически переключается на неповрежденный кабель и второй трансформатор. Для АВР на подстанциях с трансформаторами мощностью до 400 кВА применяются контакторы на ток 630 А, а при мощности 030 кВА - на ток 1000 А. Иногда в схемах для устройства АВР используют автоматические выключатели. На стороне низшего напряжения двухлучевая схема с АВР имеет значительные преимущества, такие как надежность в эксплуатации, быстродействие. В этом случае переключение производится за 0,2-0,3 с, тогда как АВР на стороне высшего напряжения выключается за 1-1,5с. Кроме того, эта схема самовосстанавливающаяся: при возникновении напряжения на отключившейся линии (луче) схема приходит в исходное положение без участия обслуживающего персонала.
Двухлучевая схема в отличие от петлевой с резервными перемычками, применяемой в небольших и средних городах стоит дороже. В случае петлевой схемы переключение выполняется вручную выездным персоналом, а ответственные объекты выделяют на отдельные линии.
